3037009

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 分断端子, STS 2.5-TG系列, 灰色, 20A
供应商型号: 2130218
供应商: 海外现货
标准整包数: 50

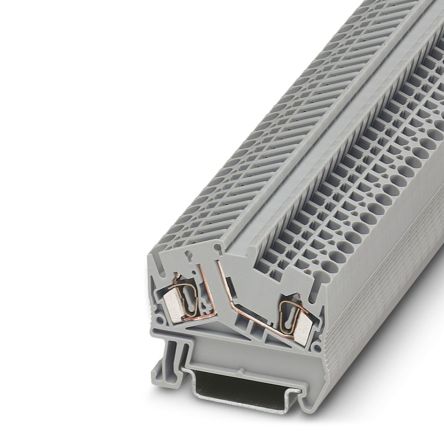

PHOENIX CONTACT 接线座- Din 轨道/通道 3037009

3037009概述


    产品简介


    STS 2,5-TG终端块
    STS 2,5-TG是一种弹簧夹式接线端子,适用于多种电子和电气系统。其主要功能是提供安全、可靠的电气连接。该产品广泛应用于工业自动化、建筑自动化、轨道交通以及家用电器等领域,满足不同行业对电气连接的需求。

    技术参数


    - 类型:弹簧夹式接线端子
    - 连接方式:弹簧夹式
    - 导体截面积:0.08 mm²至4 mm²(AWG 28至12)
    - 额定电流:20 A
    - 额定电压:400 V
    - 长度:51 mm
    - 宽度:5.2 mm
    - 颜色:灰色
    - 安装方式:NS 35/7.5,NS 35/15
    - 最高负载电流:20 A(最大导体截面为4 mm²时)
    - 额定冲击电压:6 kV
    - 污染等级:3级
    - 冲击电压类别:III类
    - 绝缘材料组别:I组
    - 符合标准:IEC 60947-7-1
    - 认证:ABS, BV, CSA, CUL, DNV, GL, GOST, KR, LR, NK, UL

    产品特点和优势


    STS 2,5-TG终端块具有以下独特功能和优势:
    - 高可靠性:采用弹簧夹设计,确保长期稳定运行。
    - 大范围适用性:能够连接0.08 mm²至4 mm²的导线,适应性强。
    - 安全可靠:具备高耐压和高电流承载能力,保证电路安全。
    - 易于安装:支持多种安装方式,便于安装和维护。
    - 环保合规:符合RoHS和WEEE标准,环保可靠。

    应用案例和使用建议


    STS 2,5-TG终端块可以用于多种应用场景,例如:
    - 工业自动化系统:在PLC控制系统中作为接线端子,连接传感器和执行器。
    - 轨道交通设备:作为列车控制系统的接线端子,确保安全可靠的电气连接。
    - 建筑自动化系统:连接照明系统和其他低电压电气设备。
    使用建议:
    - 在安装前确保所有连接导线的截面积符合规范要求。
    - 使用合适的工具(如SZF 1-0,6X3,5)进行安装,以避免损坏端子。
    - 标记导线和端子以便于后期维护和故障排查。

    兼容性和支持


    STS 2,5-TG终端块具有良好的兼容性,可以与多种附件配合使用,如:
    - 端盖:用于保护端子,防止灰尘和水分进入。
    - 插接桥:用于扩展连接点,方便多路连接。
    - 标记条:用于标记导线,便于识别和管理。
    支持:
    - 厂商提供全面的技术文档和使用指南。
    - 提供售后服务和技术支持,确保用户在使用过程中得到充分帮助。

    常见问题与解决方案


    问题1:如何正确选择导线截面积?
    - 解决方案:参考技术参数中的导线截面积范围(0.08 mm²至4 mm²),根据实际需求选择合适的导线。
    问题2:如何安装插接桥?
    - 解决方案:将插接桥插入相邻的两个端子之间,确保接触良好。
    问题3:如何标记导线?
    - 解决方案:使用ZB系列标记条进行导线标记,按照说明书正确安装和粘贴。

    总结和推荐


    STS 2,5-TG终端块凭借其高可靠性、大范围适用性和安全性,在众多应用场景中表现出色。其易于安装、环保合规等特点使其在市场上具有较强的竞争力。建议在需要高度可靠和安全的电气连接场景中使用此产品。
    推荐:强烈推荐STS 2,5-TG终端块用于需要高质量电气连接的场合,如工业自动化系统、轨道交通设备和建筑自动化系统。

3037009参数

参数
长*宽*高 50.8mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3037009厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3037009数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3037009 3037009数据手册

3037009封装设计

查看详情并下载
Symbol
Footprint
3D Model
