3031199

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,ST1,5-QUATTROBU,
供应商型号: Q-3031199
供应商: 国内现货
标准整包数: 50
PHOENIX CONTACT 端子 - 线对板端子 3031199

3031199概述


    产品简介

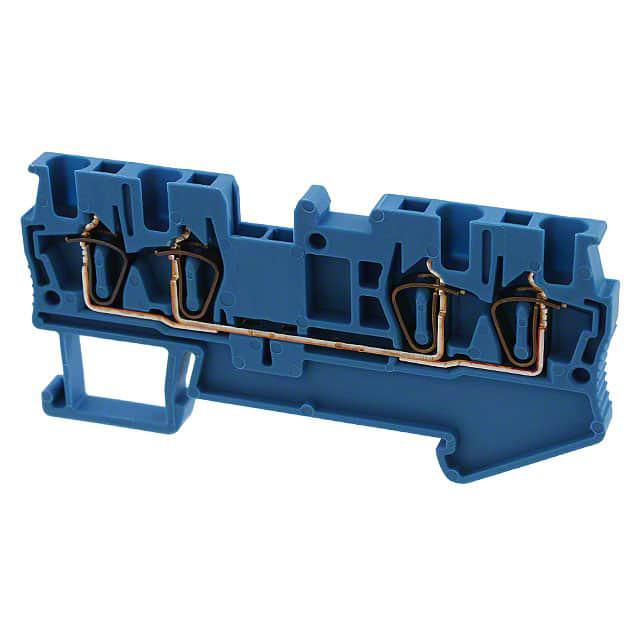

    ST 1.5-QUATTRO BU 是由 PHOENIX CONTACT 生产的一款高品质穿板式模块化端子排。它采用弹簧夹连接方式,适用于0.08 mm² 至 1.5 mm² 的导线截面,支持28 AWG 至 16 AWG 的导线规格。该产品主要用于工业自动化、控制系统、通信系统等场合,广泛应用于各种需要高质量电气连接的应用场景。

    技术参数


    - 额定电流:17.5A(最大负载电流)
    - 额定电压:500V
    - 污染等级:3级
    - 冲击耐压类别:III类
    - 绝缘材料组:I组
    - 接线方式:弹簧夹连接
    - 适配导线规格:
    - 固态导线:最小0.08 mm²,最大1.5 mm²
    - 绞合导线:最小0.08 mm²,最大1.5 mm²
    - 铜丝绞合导线:最小28 AWG,最大16 AWG
    - 尺寸:
    - 宽度:4.2 mm
    - 长度:72 mm
    - 高度(NS 35/7.5):36.5 mm
    - 高度(NS 35/15):44 mm
    - 证书/认证:BV, CB, CSA, CUL, DNV, GL, GOST, KR, LR, NK, UL, VDE-PZI, IECEx, KEMA-EX

    产品特点和优势


    ST 1.5-QUATTRO BU 采用了弹簧夹连接技术,这不仅提高了连接的安全性和可靠性,还便于快速安装和拆卸。此外,它的设计使其能够承受高负荷电流,最高可达17.5A。同时,其高度的绝缘性能和广泛的适用范围使得该产品在多种严苛环境中表现出色,特别是在工业自动化和控制系统中具有显著的优势。

    应用案例和使用建议


    ST 1.5-QUATTRO BU 广泛应用于工业自动化和控制系统的布线需求。例如,在一个典型的工业自动化控制系统中,该端子排可以用于连接传感器、控制器和执行器。具体使用时,可以将导线插入相应的端口,利用工具如 SZF 0-0.4X2.5 进行快速安装。另外,为了提高系统的安全性和可维护性,可以在每个连接点加上绝缘保护套如 ISH 1.5/0.2 或 ISH 1.5/0.5。

    兼容性和支持


    ST 1.5-QUATTRO BU 与不同类型的 DIN 导轨和配件兼容,如 NS 35/7.5 或 NS 35/15 DIN 导轨。制造商提供了广泛的配件支持,包括端盖、分隔板、标记附件和测试适配器等。这些配件有助于用户更好地管理电缆和进行系统维护。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子连接松动 | 使用专用工具如 SZF 0-0.4X2.5 重新紧固连接。 |
    | 绝缘失效 | 检查绝缘层是否有损伤,必要时更换新的绝缘保护套。 |
    | 无法拆卸端子 | 确保已正确使用合适的工具进行拆卸操作。 |

    总结和推荐


    ST 1.5-QUATTRO BU 是一款高性能、可靠的穿板式模块化端子排,特别适合工业自动化和控制系统应用。其强大的电气性能和广泛的应用范围使其在市场上具有很高的竞争力。因此,我强烈推荐这款产品用于需要高质量电气连接的应用场景。

3031199参数

参数
长*宽*高 72mm*4.2mm*44mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3031199厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3031199数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3031199 3031199数据手册

3031199封装设计

查看详情并下载
Symbol
Footprint
3D Model
