3046582

厂牌: PHOENIX CONTACT

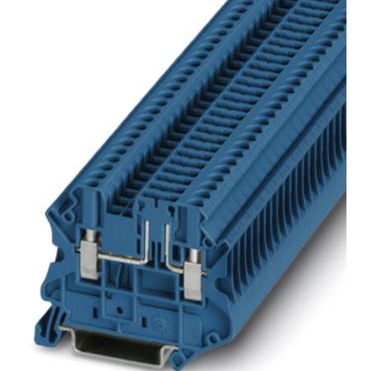

产品描述: 菲尼克斯 分断端子, UT 2.5-TG-P/P BU系列, 单层, 蓝色, 螺钉端接, 20A
供应商型号: 8616268
供应商: 海外现货
标准整包数: 50

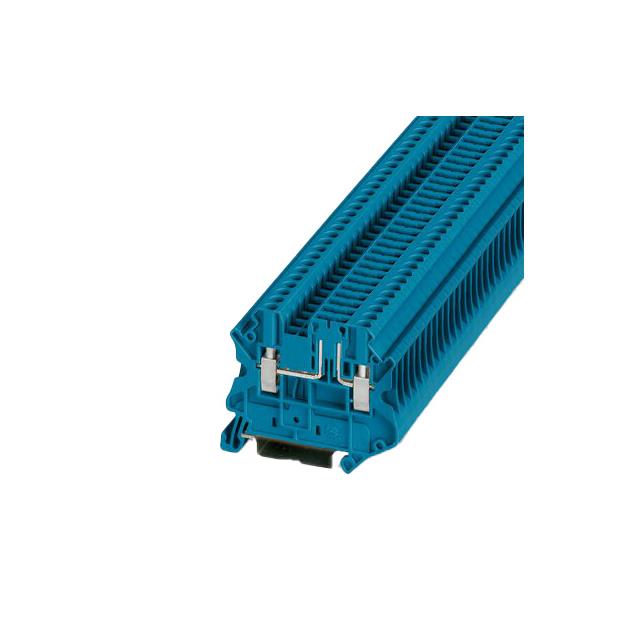

PHOENIX CONTACT 接线座- Din 轨道/通道 3046582

3046582概述

    Disconnect Terminal Block UT 2.5-TG-P/P BU 技术手册解析

    产品简介


    Disconnect Terminal Block UT 2.5-TG-P/P BU 是一款由德国生产的专业级断路终端块,适用于各种电气连接场合。其设计用于标准的DIN导轨安装,并通过螺钉连接方式实现电路的可靠连接。此产品主要用于工业自动化、电力系统、机械设备等领域,是电气工程中不可或缺的组件之一。

    技术参数


    - 基本属性:
    - 连接类型:螺钉连接
    - 导体截面积:0.14 mm² 至 4 mm²(AWG 26 至 12)
    - 额定电流:20 A
    - 额定电压:400 V
    - 尺寸:长度 57.8 mm,宽度 5.2 mm
    - 色彩:蓝色
    - 安装方式:NS 35/7.5 或 NS 35/15
    - 绝缘材料:
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0 级
    - 性能参数:
    - 空白侧板:有
    - 电涌电压等级:6 kV
    - 污染程度:3 级
    - 电涌电压类别:III 类
    - 绝缘材料组别:I 类
    - 电气规范:
    - 符合 IEC 60947-7-1 标准
    - 连接方法:
    - 切削长度:9 mm
    - 螺纹:M3
    - 最小紧固扭矩:0.5 Nm
    - 最大紧固扭矩:0.6 Nm

    产品特点和优势


    1. 可靠性高:采用PA绝缘材料和UL 94 V0阻燃等级,确保产品在恶劣环境下的稳定性和安全性。
    2. 适用范围广:适用于广泛的导线尺寸(0.14 mm² 至 4 mm²),满足不同应用场景的需求。
    3. 易于安装:螺钉连接方式使得安装和拆卸非常方便。
    4. 耐用性强:高耐温性和抗冲击性,适应工业环境中常见的振动和温度变化。
    5. 标准化设计:符合IEC 60947-7-1标准,确保产品质量和兼容性。

    应用案例和使用建议


    该产品广泛应用于工业自动化控制系统中,例如电力分配系统、电机控制、传感器接口等。为了确保最佳性能,建议按照以下步骤进行安装:
    1. 选择合适的导线:根据需要连接的设备和电路要求选择适当截面的导线。
    2. 正确剥线:使用适当的工具剥除导线末端的绝缘层,保证剥离长度为9 mm。
    3. 紧固螺钉:确保螺钉扭矩控制在0.5 Nm至0.6 Nm之间,避免过度紧固导致螺钉损坏或导线损伤。
    4. 定期检查:建议在安装后进行定期检查,以确保连接部位无松动或其他故障迹象。

    兼容性和支持


    该产品可以与其他Phoenix Contact品牌的组件兼容,如桥接插件、分隔板等。Phoenix Contact提供了全面的技术支持和售后服务,包括在线技术支持、培训课程、维修服务等。

    常见问题与解决方案


    1. 连接不稳定:
    - 解决方案:重新检查导线的剥离长度和螺钉扭矩,确保符合标准。
    2. 发热严重:
    - 解决方案:检查导线是否接触不良,重新紧固螺钉或更换导线。
    3. 绝缘失效:
    - 解决方案:检查绝缘材料是否有损坏或老化现象,如有必要则更换新的部件。

    总结和推荐


    Disconnect Terminal Block UT 2.5-TG-P/P BU 是一款高性能的断路终端块,具有高可靠性、易于安装和广泛的应用范围。其优异的电气性能和标准化设计使其成为工业电气系统中的理想选择。强烈推荐在需要高可靠性和稳定性的场合中使用该产品。

3046582参数

参数
长*宽*高 57.8mm(长度)*5.2mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3046582厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3046582数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3046582 3046582数据手册

3046582封装设计

查看详情并下载
Symbol
Footprint
3D Model
