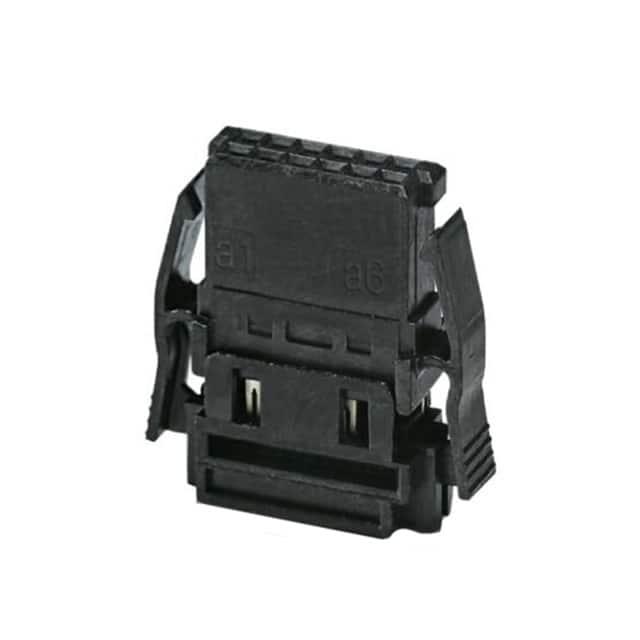

1714903

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 1.27mm间距16p双排排母 母连接器, FP 1.27/ 16-FWL系列, 电缆安装
供应商型号: SR-1714903
供应商: 海外现货
标准整包数: 400
PHOENIX CONTACT 矩形连接器 - 自由悬挂/面板安装 1714903

1714903概述

    # 电子元器件产品技术手册:IDC Female Connector

    产品简介


    本手册介绍了型号为FP 1,27/16-FWL的IDC(Insulation Displacement Connector)插座型连接器。该连接器具有16个位置,适用于板对板或线对板的应用,特别适合空间有限的设计需求。其主要功能是提供稳定可靠的电连接,适用于工业控制、通信设备及消费电子产品等多种场合。

    技术参数


    - 产品类型: IDC插座型连接器
    - 额定电流: 1.2 A (IEC 60512-5-2:2002-02)
    - 接触电阻: ≤ 10 mΩ
    - 耐压测试: 500 V AC (IEC 60512-4-1:2003)
    - 间距: 1.27 mm
    - 颜色: 黑色
    - 连接方式: 置入式连接
    - 锁紧方式: 卡扣锁紧
    - 绝缘材料: LCP(阻燃等级UL 94 V0)
    - 工作温度范围: 操作 -55°C ~ 125°C;存储/运输 -40°C ~ 70°C
    - 湿度范围: 存储/运输 30% ~ 70%
    - 环境应力: 符合IEC 60068-2-6振动测试、IEC 60068-2-27冲击测试、IEC 60512-11-7腐蚀测试等
    - 寿命测试: 插拔寿命达500次

    产品特点和优势


    - 金镀层: 长期保持稳定的传输质量。
    - 紧凑设计: 适用于紧凑空间的板对板或线对板连接。
    - 预装配选项: 可提供带扁平电缆的预装配版本,便于直接使用。
    - 环保材料: 符合WEEE/RoHS标准,无铅化处理。

    应用案例和使用建议


    应用案例
    该连接器广泛应用于工业控制系统中,如自动化设备中的信号传输,以及消费电子产品的内部连接。例如,在自动化生产线中用于各种传感器与控制器之间的信号传输。
    使用建议
    - 在安装时请注意接线方向,避免错误接线导致电路故障。
    - 使用过程中注意清洁和维护,确保连接可靠。
    - 若需长期暴露于恶劣环境中,请考虑增加额外的防护措施。

    兼容性和支持


    - 该连接器可以与其他符合相同标准的连接器兼容。
    - 厂商提供详细的文档和在线技术支持,包括3D模型、安装指南等,方便客户快速上手。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 接触电阻高 | 清洁接触点,重新安装或更换新的连接器。 |
    | 插拔力过大 | 检查是否正确安装,必要时调整插拔工具。 |
    | 连接松动 | 检查锁紧机构是否完好,必要时更换新件。 |

    总结和推荐



    总结


    FP 1,27/16-FWL IDC插座型连接器凭借其紧凑的设计、稳定的性能和出色的环境适应能力,成为工业控制和消费电子应用的理想选择。金镀层设计确保了长期稳定性,而其紧凑的体积使其非常适合空间受限的设计。
    推荐
    鉴于其优越的性能和广泛的应用场景,强烈推荐使用FP 1,27/16-FWL IDC插座型连接器。无论是研发阶段还是量产,它都能提供稳定可靠的电连接,值得信赖。

1714903参数

参数
排数 2
电缆端接 IDC
线规 30AWG
类型 Latch Lock,Receptacle
触头镀层厚度 -
针脚数 16pin
间距 1.27mm
颜色 黑色
触头镀层
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 托盘

1714903厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1714903数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 自由悬挂/面板安装 PHOENIX CONTACT 1714903 1714903数据手册

1714903封装设计

查看详情并下载
Symbol
Footprint
3D Model
