2304047

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接口模块,FLKM-D15SUB/B/ZFKDS,
供应商型号: Q-2304047
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 模块化连接器 - 接线块 2304047

2304047概述

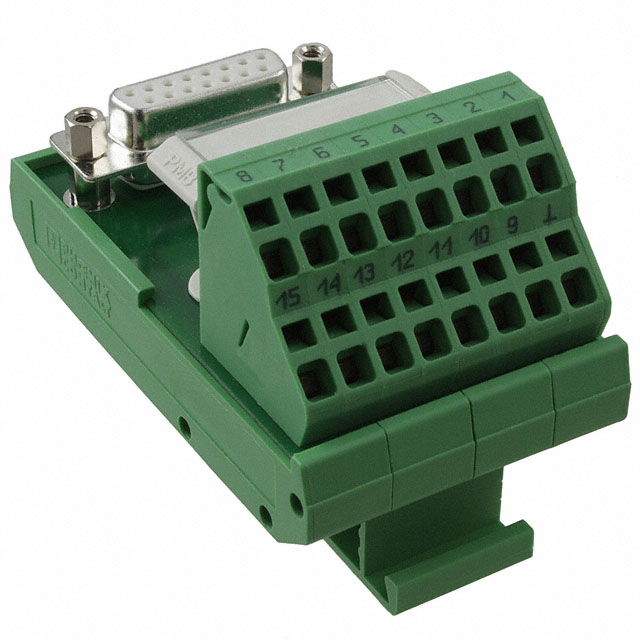

    Phoenix Contact FLKM-D15 SUB/B/ZFKDS 接口模块技术手册

    产品简介


    Phoenix Contact FLKM-D15 SUB/B/ZFKDS 是一款标准的1:1 D-SUB接口模块,采用弹簧夹连接技术和D-SUB插座条,支持最多15个位置的接线。这款接口模块广泛应用于工业自动化控制、通讯系统和测量设备等领域,确保高效稳定的信号传输。

    技术参数


    以下是该接口模块的技术规格及关键性能参数:
    - 尺寸
    - 宽度:45 mm
    - 高度:77 mm
    - 深度:52 mm
    - 工作环境
    - 操作温度范围:-20°C 至 50°C
    - 存储/运输温度范围:-20°C 至 70°C
    - 电气特性
    - 最大额定电压:交流25V / 直流60V
    - 最大额定电流(每个分支):2.5A
    - 工作电流:1.5A(在所有分支均匀负载下)
    - 绝缘等级
    - 绝缘电压:125V
    - 额定冲击电压:1.2kV
    - 功能绝缘
    - 环境污染程度:2级
    - 过电压类别:II类

    产品特点和优势


    - 多位置选择:支持9至50个位置的模块,满足多种应用场景需求。
    - 可靠连接:采用先进的弹簧夹连接技术,确保长期稳定性和可靠性。
    - 标准认证:符合IEC 60807-2、CUL、DIN EN 50178等国际标准。
    - 兼容性强:UL Recognized、cUL Recognized、EAC、cULus Recognized等多项认证,适用于全球市场。

    应用案例和使用建议


    FLKM-D15 SUB/B/ZFKDS 主要用于现场级到控制器级的信号传输。例如,在工业自动化控制系统中,该模块可以连接传感器和执行器,确保高效的数据传输。使用时,建议根据具体应用场景选择合适的电缆规格(实心电缆0.2mm²至4mm²,柔性电缆0.2mm²至2.5mm²),并严格按照安装说明进行接线,以保证最佳性能和可靠性。

    兼容性和支持


    该接口模块与多种设备和系统兼容,适用于不同的电气环境。厂商提供了详尽的用户文档和技术支持,确保用户能够正确安装和维护该产品。此外,厂商还提供了详尽的产品合规信息,便于用户了解其环保属性和安全标准。

    常见问题与解决方案


    - 问题1:如何确认模块是否安装正确?
    - 解决方法:检查模块上的指示灯是否正常点亮,确保所有连接点无松动。
    - 问题2:如何处理模块过热现象?
    - 解决方法:检查负载是否超过最大额定电流,确保良好的散热环境,并适当增加散热片。
    - 问题3:模块无法正常传输信号怎么办?
    - 解决方法:检查连接线缆是否完好,确保所有接点连接紧密,必要时重新接线。

    总结和推荐


    综上所述,Phoenix Contact FLKM-D15 SUB/B/ZFKDS是一款具有高度可靠性和广泛适用性的D-SUB接口模块。其优异的电气特性和强大的认证体系使其在工业自动化和通信领域具有极高的市场竞争力。强烈推荐在需要高性能、高稳定性的应用场景中使用此产品。

2304047参数

参数
长*宽*高 45mm*76.99mm*77mm
安装方式 弹簧安装,支架安装,板安装,螺纹安装
零件状态 在售
包装方式 散装

2304047厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2304047数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模块化连接器 - 接线块 PHOENIX CONTACT 2304047 2304047数据手册

2304047封装设计

查看详情并下载
Symbol
Footprint
3D Model
