1736771

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 5.08mm间距2p插拔式接线端子 插座头, MDSTB 2.5/ 2-GFL-5.08系列, 400.0 v, 焊接
供应商型号: 651-1736771
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1736771

1736771概述


    产品简介

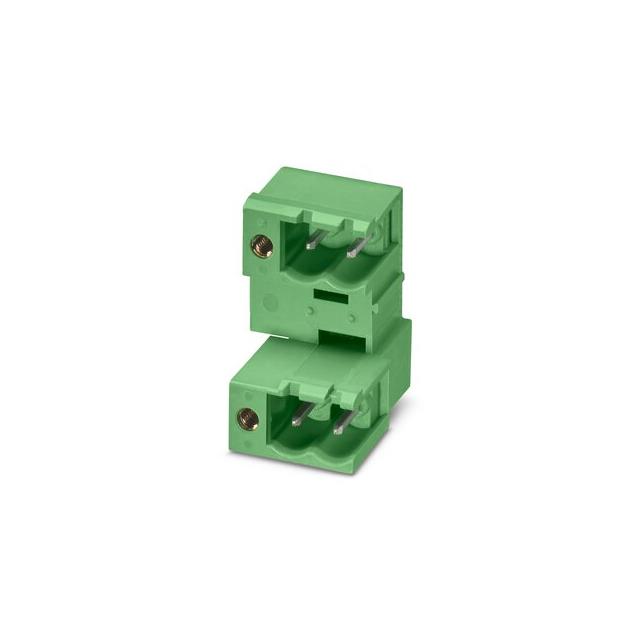

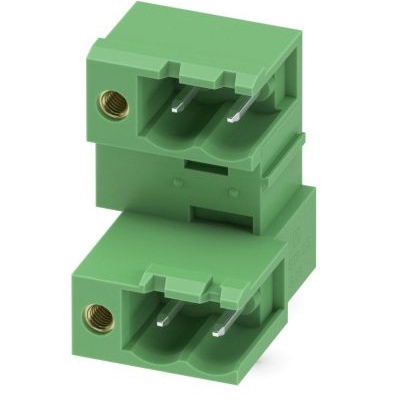

    MDSTB 2,5/ 2-GFL-5,08 端子台
    MDSTB 2,5/ 2-GFL-5,08 是一款由 PHOENIX CONTACT 公司生产的端子台产品,广泛应用于工业自动化、楼宇自动化、铁路交通和通信设备等领域。该端子台设计用于方便连接和保护电线及电路,确保安全可靠的电连接。它适用于需要高可靠性和稳定性的应用场合。

    技术参数


    - 额定电流(IN):10 A
    - 额定电压(UN):250 V
    - 最大负载电流:10 A
    - 绝缘材料:PBT(聚对苯二甲酸丁二醇酯)
    - 耐冲击电压等级(III/3):4 kV
    - 耐冲击电压等级(III/2):4 kV
    - 耐冲击电压等级(II/2):4 kV
    - 额定电压(III/2):320 V
    - 额定电压(II/2):400 V
    - 钻孔直径:1.4 mm
    - 引脚尺寸:1 x 1 mm
    - 间距:5.08 mm
    - 颜色:绿色
    - 组装方式:焊接
    - 位置数:2
    - 绝缘材料等级:I
    - 防火等级(UL 94):V0
    - 认证:CB, CUL, GL, GOST, UL, VDE-PZI
    - 商业数据
    - EAN:4017918027933
    - 包装数量:50 PCS
    - 关税号:85366990
    - 单位重量:0.0055 KG
    - 目录页码信息:第173页(CC-2005)

    产品特点和优势


    1. 高性能绝缘材料:采用PBT绝缘材料,具有出色的机械强度和电气性能,可在各种严苛环境下稳定工作。
    2. 高安全标准:通过多项国际认证(如CB, CUL, GL, GOST, UL, VDE-PZI),确保产品符合全球安全标准。
    3. 高可靠性:可承受高达4 kV的冲击电压,保证在极端条件下仍能保持稳定的电连接。
    4. 方便安装:设计为焊接式安装,使得安装过程简单快捷,减少了安装时间和成本。

    应用案例和使用建议


    MDSTB 2,5/ 2-GFL-5,08 端子台广泛应用于工业自动化控制系统、楼宇自动化系统以及铁路信号控制等场景。例如,在工业自动化控制系统中,该端子台可以用于连接PLC控制器与传感器或执行器,实现高效可靠的电连接。
    使用建议:
    1. 正确的焊接温度:在焊接过程中,请确保焊锡温度适宜,避免过高温度导致端子损坏。
    2. 合理的线缆选择:建议使用与端子相匹配的线缆,以确保良好的接触效果和安全性。
    3. 定期检查:定期检查端子连接部位是否有松动或氧化现象,确保长期稳定运行。

    兼容性和支持


    MDSTB 2,5/ 2-GFL-5,08 端子台设计与大多数标准电气设备和线路板兼容,适合多种应用场景。制造商提供全面的技术支持和服务,包括详细的安装指南、操作手册以及售后服务,确保用户能够正确且高效地使用该产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 安装时出现端子脱落 | 检查焊接工艺是否规范,重新焊接或加固固定件。 |
    | 连接处电阻偏大 | 检查连接点是否有氧化或腐蚀,清理并重新焊接。 |
    | 端子过热 | 检查电流是否超过额定值,减少电流负荷或更换合适容量的端子。 |

    总结和推荐


    MDSTB 2,5/ 2-GFL-5,08 端子台凭借其优异的电气性能和高度的安全性,在众多应用场景中表现突出。其绿色设计和RoHS合规性也使其成为环保型产品的首选。综合来看,这款端子台非常值得推荐给需要高效、可靠连接解决方案的客户。

1736771参数

参数
长*宽*高 22.1mm(长度)*15.2mm(宽度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1736771厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1736771数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1736771 1736771数据手册

1736771封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.797 ¥ 65.8846
10+ $ 7.315 ¥ 61.8118
25+ $ 6.9336 ¥ 58.5889
50+ $ 6.7068 ¥ 56.6725
100+ $ 6.1776 ¥ 52.2007
250+ $ 5.8905 ¥ 49.7747
500+ $ 5.7435 ¥ 48.5326
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 65.88
