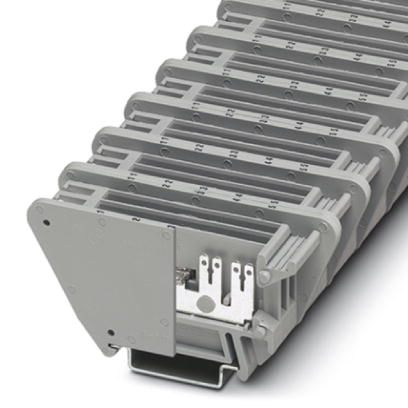

0870036

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , PVB 3系列, 单层, 灰色, 铲形端接
供应商型号: Q-0870036
供应商: 期货订购
标准整包数: 10

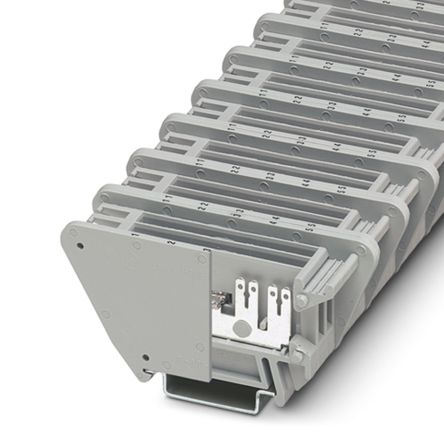

PHOENIX CONTACT 接线座- Din 轨道/通道 0870036

0870036概述

    # 直通式接线端子 PVB 3 技术手册

    产品简介


    直通式接线端子 PVB 3 是一种适用于工业电气系统的电子元件。它主要用于电力分配系统中的导线连接,确保电路的可靠性和安全性。该产品广泛应用于各种自动化控制系统、机械设备、配电箱等领域。
    主要功能
    - 电力传输与分配:通过导线连接提供可靠的电力传输与分配。
    - 安全保护:具备良好的绝缘性能,有效防止短路等故障的发生。
    应用领域
    - 自动化控制
    - 机械设备
    - 配电箱
    - 工业自动化设备

    技术参数


    电气参数
    - 标称工作电压:800 V
    - 标称工作电流:30 A
    - 连接量:6
    - 位数:1
    - 导线横截面范围:0.5 mm² - 6 mm²
    - AWG导线范围:20 - 10
    - 宽度:23.2 mm
    - 颜色:灰色
    - 绝缘材料:PA
    - 阻燃等级:UL 94 V2
    - 额定浪涌电压:8 kV
    - 污染等级:3
    - 电涌电压类别:III
    - 绝缘材料组:I
    尺寸
    - 长度:80 mm
    - NS 35/7.5高度:43.5 mm
    - NS 35/15高度:51 mm
    其他
    - 包装单位:10 STK
    - 最小订货量:10 STK
    - GTIN:4017918241070
    - 海关税则号:8536909000
    - 销售代码:BE511X

    产品特点和优势


    特点
    - 滑插连接技术:易于操作,提高接线效率。
    - 多横截面范围:适应多种不同规格的导线,通用性强。
    - 高防护等级:达到UL 94 V2阻燃等级,符合相关安全标准。
    - 高污染等级:适应恶劣工作环境,可靠性高。
    优势
    - 高效安全:保证电路的安全运行,减少维护成本。
    - 便捷安装:滑插连接技术使得安装更加方便快捷。
    - 广泛应用:适用于多种场合,满足不同需求。

    应用案例和使用建议


    应用案例
    直通式接线端子 PVB 3 在多个工业领域得到广泛应用,例如在配电箱中用于电力分配,确保电路的安全稳定运行;在机械设备中作为电源连接部件,提高整体效率。
    使用建议
    - 导线选择:根据实际电流需求选择合适的导线规格,避免过载。
    - 定期检查:定期检查接线端子的连接情况,确保电路稳定。
    - 正确安装:严格按照安装说明进行安装,避免因安装不当引发的安全隐患。

    兼容性和支持


    兼容性
    直通式接线端子 PVB 3 支持 DIN 导轨安装,并提供了多种型号的导轨和配件,以满足不同的安装需求。
    支持和服务
    制造商提供了详细的产品文档和技术支持,包括安装指南、维护手册等,确保用户能够轻松上手并保持设备的良好运行状态。

    常见问题与解决方案


    常见问题
    1. 接线时导线断裂
    2. 连接不稳定
    3. 温度过高
    解决方案
    1. 导线断裂:选用合适的导线规格,避免用力过大导致导线断裂。
    2. 连接不稳定:检查接线端子是否安装到位,确保接触良好。
    3. 温度过高:确保散热通道畅通,避免长时间过载运行。

    总结和推荐


    综合评估
    直通式接线端子 PVB 3 凭借其高效的电力传输能力、良好的安全性以及广泛的适用性,在工业应用中表现出色。产品设计合理,操作简便,且具备优良的抗干扰和防护能力。
    结论
    综上所述,直通式接线端子 PVB 3 是一款值得推荐的高品质产品。无论是从性能还是从性价比来看,都非常适合在各类工业项目中使用。强烈推荐给需要高效、可靠电力连接解决方案的用户。

0870036参数

参数
长*宽*高 80mm*23.2mm*51mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

0870036厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0870036数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0870036 0870036数据手册
