3273680

产品分类: 背板连接器 - 配件
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接线板,PTFIX12X4-NS35AGY,
供应商型号: 651-3273680
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 配件 3273680

3273680概述

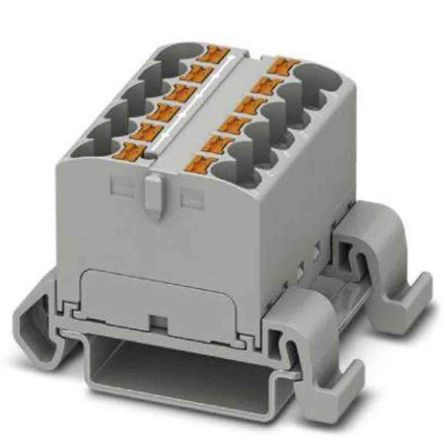

    # 分布式块 PTFIX 12X4-NS35A GY 技术手册

    产品简介


    本文档介绍了Phoenix Contact公司的分布式块 PTFIX 12X4-NS35A GY。这是一款适用于工业应用的高可靠性和高效能的连接模块,具有广泛的适用性,主要应用于自动化控制、电力分配和工业机械等领域。

    技术参数


    基本规格
    - 额定电压:800 V
    - 额定电流:32 A
    - 连接方式:推入式连接
    - 导线横截面积:0.2 mm² - 6 mm²
    - AWG:24 - 10
    - 宽度:36.9 mm
    - 颜色:灰色
    - 安装类型:NS 35/7.5, NS 35/15
    技术规格
    - 工作温度范围:-60°C 至 130°C
    - 最大负载电流:63 A
    - 最大功率耗散:1.02 W(一个连接块的值根据针脚配置进行乘法)
    - 额定冲击电压:6 kV
    - 过压类别:III 类
    - 绝缘材料组:I 组
    - 符合标准:IEC 60947-7-1、UL 94 V0

    产品特点和优势


    优势一览
    - 节省时间高达80%:由于预装模块无需手动桥接。
    - 无工具直接连接:无需工具即可实现导线连接,提高工作效率。
    - 清晰布线:提供十一种不同颜色选择,便于识别和布线。
    - 灵活使用:可选DIN轨安装、直接安装或粘接安装。
    - 节省空间高达50%:通过横向安装减少占用空间。

    应用案例和使用建议


    应用场景
    PTFIX 12X4-NS35A GY 广泛应用于电力分配系统、自动化控制系统及各种工业机械。例如,在工业生产线中,它能够有效管理导线连接,确保系统的稳定运行。
    使用建议
    - 在安装过程中,注意确保导线剥皮长度在10 mm至12 mm之间,以保证良好的电气连接。
    - 使用时建议按照标准IEC 60947-7-1 进行安装和操作,确保符合安全规范。
    - 为避免过热现象,确保工作环境温度不超过130°C。

    兼容性和支持


    PTFIX 12X4-NS35A GY 支持多种安装方式,如DIN轨安装、直接安装或粘接安装,具有较高的灵活性和通用性。厂商提供全面的技术支持和服务,用户可通过访问官方网站获取更多详细信息。

    常见问题与解决方案


    常见问题
    - 问题一:如何确定导线的正确剥皮长度?
    - 解决方法:参考手册建议的10 mm至12 mm之间。
    - 问题二:如果导线出现松动,应如何处理?
    - 解决方法:检查导线是否正确安装,必要时重新剥离导线并重新连接。

    总结和推荐


    PTFIX 12X4-NS35A GY 以其高效的连接方式、灵活的安装方式和出色的稳定性,成为众多工业应用中的理想选择。无论是从节省时间和空间的角度,还是从其卓越的安全性和可靠性来看,这款分布式块都具有极高的性价比。因此,强烈推荐此款产品给需要高效且可靠连接解决方案的用户。

3273680参数

参数
长*宽*高 45.7mm*36.9mm*30.9mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3273680厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3273680数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 配件 PHOENIX CONTACT 3273680 3273680数据手册

3273680封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 7.6475 ¥ 64.6214
5+ $ 7.106 ¥ 60.0457
8+ $ 6.831 ¥ 57.722
24+ $ 6.4152 ¥ 54.2084
56+ $ 6.1776 ¥ 52.2007
104+ $ 5.8644 ¥ 49.5542
库存: 16
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 64.62
