GMKDSP 3/ 3

产品分类: 接线条和转动板
厂牌: PHOENIX CONTACT
产品描述: Conn PC Terminal Block 3 POS 7.5mm Solder ST Thru-Hole 30A
供应商型号:
供应商:
标准整包数: 0
PHOENIX CONTACT 接线条和转动板 GMKDSP 3/ 3

GMKDSP 3/ 3概述

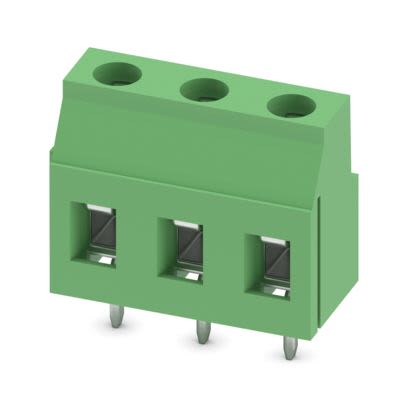

    # PCB Terminal Block Base GMKDSP 3/3 - 1732034 技术手册解析

    产品简介


    本产品为PCB终端块底座(PCB Terminal Block Base),型号为GMKDSP 3/3 - 1732034。其主要用于电路板上的导线连接,是电气设备中的关键部件。该产品具有广泛的适用范围,可以应用于工业自动化、电力系统、通信设备等多个领域。

    技术参数


    主要

    技术参数


    - 额定电流(IN):24 A
    - 额定电压(III/2):630 V
    - 间距(Pitch):7.5 mm
    - 位置数:3个
    - 连接方式:螺丝连接带张力套
    - 安装方式:波峰焊接
    - 导体/PCB连接方向:0°
    - 颜色:绿色
    尺寸及重量
    - 长度(l):12.8 mm
    - 宽度(w):22.5 mm
    - 高度(h):23 mm
    - 单个包装重量(不含包装):7.470 g
    连接数据
    - 导体横截面积(固态)最小值:0.2 mm²
    - 导体横截面积(固态)最大值:4 mm²
    - 导体横截面积(柔性)最小值:0.2 mm²
    - 导体横截面积(柔性)最大值:2.5 mm²
    - 导体横截面积(柔性带套管)最小值:0.25 mm²
    - 导体横截面积(柔性带套管)最大值:2.5 mm²
    - 导体横截面积(AWG)最小值:24
    - 导体横截面积(AWG)最大值:12
    额定电压和绝缘材料
    - 额定电压(III/3):500 V
    - 绝缘材料:PA
    - 燃烧等级(UL 94):V2

    产品特点和优势


    - 连接原理明确:采用广为人知的连接方式,确保全球范围内的一致性。
    - 低温度上升:通过最大接触压力实现,增强电气安全。
    - 双重连接能力:允许同时连接两根导线。
    - 测试便捷:集成测试选项方便快速检查。
    - 加大间距:适应更高的电压需求。
    - 保护导体防误插入:内置防护引导装置防止错误插入。
    - 模块化设计:可以通过侧向卡扣实现不同数量位置的组合。

    应用案例和使用建议


    应用案例
    该产品广泛用于工业控制、电力系统、通信设施等领域,特别是在需要多点连接和高可靠性的场景中表现出色。
    使用建议
    - 在焊接过程中确保焊接质量,避免虚焊。
    - 确保导线的正确连接,避免因导线过细而引发的安全隐患。
    - 使用适当的工具进行紧固螺丝,以达到最佳的连接效果。

    兼容性和支持


    该产品与其他标准PCB组件兼容,可方便地安装于各种电路板上。制造商提供了全面的技术支持和服务,包括详细的用户文档和技术咨询,确保用户能够高效使用产品。

    常见问题与解决方案


    常见问题
    1. 导线无法稳定连接
    - 解决方案:检查导线的横截面积是否符合要求,确保导线的安装牢固。
    2. 温度过高
    - 解决方案:确保使用正确的螺丝扭矩,避免接触不良导致的温度升高。
    3. 导线误插入
    - 解决方案:检查并正确使用内置防护引导装置。

    总结和推荐


    GMKDSP 3/3 - 1732034是一款高性能的PCB终端块底座,具有可靠的电气性能和便捷的操作特性。其广泛的应用范围和优良的设计使其成为众多电气工程项目的理想选择。综合考虑其技术规格、使用便利性和市场表现,强烈推荐此产品用于各类电气工程项目中。

GMKDSP 3/ 3参数

参数
长*宽*高 22.5mm(长度)*12.8mm(高度)
安装方式 通孔安装

GMKDSP 3/ 3厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

GMKDSP 3/ 3数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线条和转动板 PHOENIX CONTACT GMKDSP 3/ 3 GMKDSP 3/ 3数据手册
