2900368

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PLC-OPT-230UC/24DC/2,固态继电器模块,菲尼克斯电气 固态接口继电器, PLC-OPT-230UC/ 24DC/2
供应商型号: Q-2900368
供应商: 国内现货
标准整包数: 10

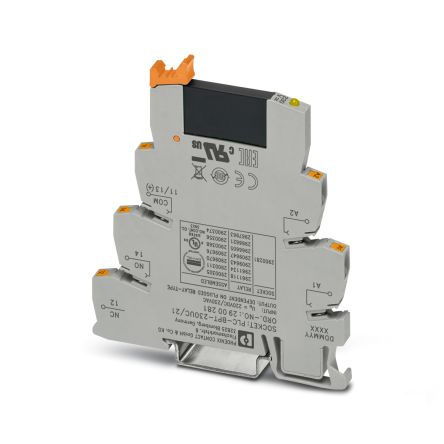

PHOENIX CONTACT 其他继电器 2900368

2900368概述

    # 电子元器件技术手册:PLC-OPIT-230UC/24DC/2

    产品简介


    基本介绍
    PLC-OPIT-230UC/24DC/2 是一款由 PHOENIX CONTACT 公司生产的 PLC 接口模块。它集成了 PLC-BPIT 基本终端块与插拔式微型光耦合器,适用于 DIN 导轨安装。此模块用于将交流或直流输入信号转换为直流输出信号,主要应用于工业自动化控制系统。
    主要功能
    - 输入电压范围:230 V AC 或 220 V DC
    - 输出电压范围:3 V DC 至 33 V DC
    - 输出电流:最高 3 A
    - 过载保护:具备过载和短路保护功能
    - 安全隔离:集成光电隔离,提高系统的抗干扰能力
    应用领域
    - 工业自动化
    - 制造系统
    - 数据采集与监控系统
    - 楼宇自动化

    技术参数


    输入数据
    - 额定输入电压:230 V AC(220 V DC)
    - 输入电压范围:0.9至1.1倍额定电压
    - 切换阈值“0”信号:≤0.3倍额定电压
    - 切换阈值“1”信号:≥0.8倍额定电压
    - 典型输入电流:3.5 mA(在额定电压下)
    - 典型响应时间:4 ms(在额定电压下)
    - 典型关断时间:7 ms(在额定电压下)
    输出数据
    - 输出电压范围:3 V DC 至 33 V DC
    - 限制连续电流:3 A(见降额曲线)
    - 最大瞬时电流:15 A(10 ms)
    - 电压降:最大限流连续电流下 ≤ 200 mV
    - 输出电路:2 线,浮动
    保护特性
    - 保护类型:防反接保护二极管
    - 冲击电压类别:III 类
    使用条件
    - 温度范围:操作温度 -25°C 至 60°C,存储/运输温度 -25°C 至 70°C
    - 尺寸:宽度 6.2 mm,高度 80 mm,深度 94 mm

    产品特点和优势


    - 高集成度:集成基本终端块和插拔式微型光耦合器,结构紧凑。
    - 高可靠性:具备多种保护机制,如过载保护和短路保护。
    - 兼容性强:能够适应多种输入电压,适用范围广。
    - 高效稳定:采用光电隔离技术,提升信号传输稳定性,降低噪声干扰。

    应用案例和使用建议


    应用案例
    - 在工业自动化控制系统中作为信号接口模块,用于将现场信号转换为可被 PLC 识别的信号。
    - 在楼宇自动化系统中,用于控制和监测各类传感器和执行器的状态。
    使用建议
    - 正确安装:确保 DIN 导轨安装牢固,避免震动导致接触不良。
    - 布线规划:合理规划导线,减少电磁干扰。
    - 负载匹配:根据实际需求选择合适的输出电流,避免因过载而损坏模块。

    兼容性和支持


    兼容性
    - 与 PHOENIX CONTACT 的其他终端块和配件高度兼容,便于系统扩展和维护。
    - 支持 DIN 导轨安装,广泛应用于各种工业环境。
    支持和服务
    - PHOENIX CONTACT 提供全面的技术支持和售后服务,包括产品安装指导、维护保养和技术咨询等。
    - 用户可以通过官方渠道获得详细的用户文档和技术资料。

    常见问题与解决方案


    问题一:无法正常工作
    - 原因:接线错误或电源不匹配。
    - 解决方案:检查电源连接是否正确,确认输入电压与模块要求一致。
    问题二:输出电流不稳定
    - 原因:负载过大或内部电路故障。
    - 解决方案:重新检查负载情况,必要时更换负载;若故障持续存在,联系售后维修。

    总结和推荐


    综合评估
    PLC-OPIT-230UC/24DC/2 模块以其紧凑的设计、可靠的工作性能和丰富的保护机制,在工业自动化领域具有很高的市场竞争力。适用于需要高集成度和稳定性的工业控制系统。
    推荐使用
    鉴于其优良的性能和广泛应用前景,我们强烈推荐在工业自动化项目中选用这款产品。无论是新项目的建设还是现有系统的升级,PLC-OPIT-230UC/24DC/2 都是值得信赖的选择。

2900368参数

参数
继电器类型 -
开关功能 -
长*宽*高 94mm*6.2mm*80mm
安装方式 DIN导轨安装,弹簧安装
零件状态 在售

2900368厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900368数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2900368 2900368数据手册

2900368封装设计

查看详情并下载
Symbol
Footprint
3D Model
