1985933

厂牌: PHOENIX CONTACT

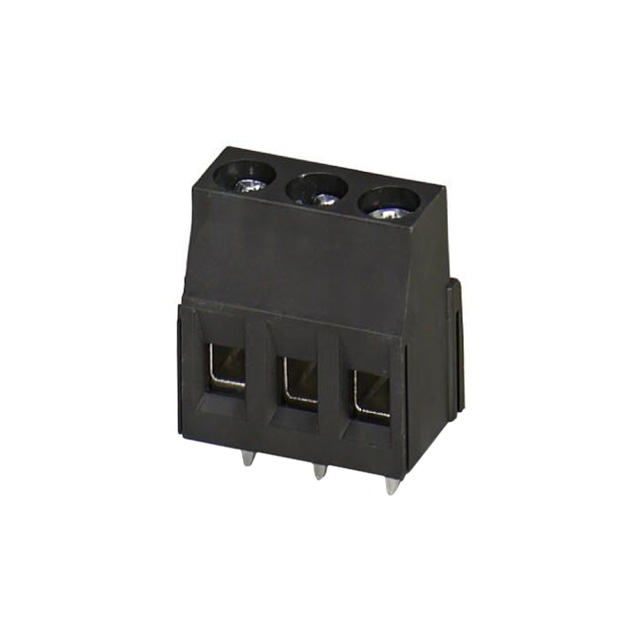

产品描述: 菲尼克斯,MKDSN2,5/3HTBK,PCB端子,菲尼克斯电气 PCB端子台 MKDSN 2.5/3 HT BK系列, 3路, 5mm节距, 通孔, 焊接端接, 黑色
供应商型号: 4670394
供应商: 海外现货
标准整包数: 5
PHOENIX CONTACT 接线座- 接头/插头和插口 1985933

1985933概述

    MKDSN 2,5/3 HT BK PCB Terminal Block 技术手册

    产品简介


    MKDSN 2,5/3 HT BK 是一款适用于印刷电路板(PCB)的接线端子块,专为电力系统设计。这种接线端子块的主要功能是在电力传输过程中提供可靠的连接,以确保电流的有效传导。它的主要应用领域包括工业控制、自动化设备、通信设施以及其他需要高可靠性电气连接的场合。

    技术参数


    - 额定电流:16 A
    - 间距:5 mm
    - 位数:3 个位置
    - 连接方式:螺丝连接带张力套管
    - 安装方式:通孔焊接(THR)
    - 导体/PCB 连接方向:0°
    - 颜色:黑色
    - 最大负载电流:16 A(适用于2.5 mm² 导线)
    - 绝缘材料:PA(聚酰胺)
    - 绝缘材料等级:IIIa
    - 峰值耐压:4 kV(根据标准 IEC/EN-VDE)

    产品特点和优势


    - 知名连接原理:广泛的全球适用性
    - 低温度上升:得益于最大的接触力
    - 双导线连接能力:可同时连接两根导线
    - 紧凑设计:适用于不同导线截面的小型化设计
    - 集成保护导线装置:防止导线错误插入
    - 侧向卡扣设计:实现不同位数的组合灵活性

    应用案例和使用建议


    MKDSN 2,5/3 HT BK 接线端子块被广泛应用于自动化控制系统、工业设备和通信设施中。例如,在一个自动化生产线中,这些接线端子块可以用于连接传感器、执行器和其他电子组件。建议在选择此类端子块时考虑其额定电压和电流,确保所选端子块能够满足实际需求。此外,正确的安装和维护也能延长其使用寿命并提高系统的稳定性。

    兼容性和支持


    这款接线端子块可以与其他标准SMT(表面贴装技术)元件一起进行回流焊接。制造商提供了详细的安装和使用指南,并且可以提供技术支持和服务。如果您在使用过程中遇到任何问题,可以通过官方网站上的联系信息获得帮助。

    常见问题与解决方案


    1. 问题:端子块出现过热现象
    - 解决方案:检查连接是否紧固,必要时调整螺丝的紧固扭矩。
    2. 问题:连接不稳定
    - 解决方案:确认导线和端子块之间的连接正确无误,并且导线横截面积符合要求。

    总结和推荐


    MKDSN 2,5/3 HT BK 是一款高效可靠的PCB接线端子块,具有低温度上升、紧凑设计和多导线连接能力等特点。它不仅适用于多种工业应用,还能通过灵活的安装选项适应不同的布局需求。总体而言,这款产品是高可靠性的优秀选择,值得在工业和自动化项目中使用。

1985933参数

参数
长*宽*高 9.5mm(长度)*15mm(高度)
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1985933厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1985933数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1985933 1985933数据手册

1985933封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ ¥ 7.3831
250+ ¥ 6.9383
1000+ ¥ 6.6451
库存: 254
起订量: 30 增量: 0
交货地:
最小起订量为:5
合计: ¥ 36.91
