首页  >  产品百科  >  3060254

3060254

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔件,UP4/15,Conn Terminal Block F 15 POS Screw ST Cable Mount 32A
供应商型号: 3060254-ND
供应商: Digi-Key
标准整包数: 1

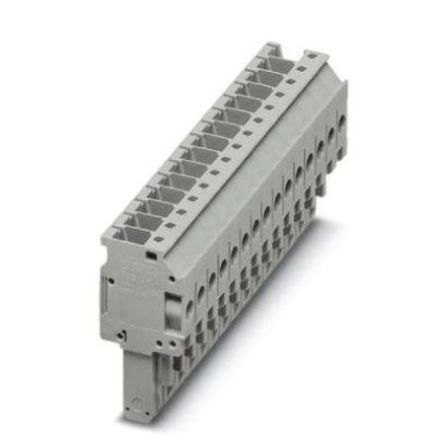

PHOENIX CONTACT 插接式连接器 3060254

3060254概述


    产品简介


    UP 4/15 是一款由 PHOENIX CONTACT 德国公司生产的电子连接器,专为高可靠性工业应用设计。这款连接器采用螺钉端接方式,具备 15 个连接位置,适用于各种导线横截面积从 0.2 mm² 到 6 mm² 的导线连接。其广泛应用在工业自动化系统、电力传输、控制系统等领域。

    技术参数


    - 尺寸:宽度 93 mm,长度 21 mm,高度 41 mm
    - 最大负载电流:32 A(当导线横截面积为 6 mm² 时)
    - 额定浪涌电压:8 kV
    - 污染等级:3 级
    - 浪涌电压类别:III 类
    - 绝缘材料组别:I 组
    - 端接标准:符合 IEC 61984 标准
    - 额定电流:32 A
    - 额定电压:800 V
    - 连接导线横截面积范围:0.2 mm² 至 6 mm²
    - 连接导线规格:24 AWG 至 10 AWG
    - 剥线长度:9 mm
    - 螺丝直径:M3
    - 紧固力矩范围:最小 0.6 Nm,最大 0.8 Nm
    - 认证证书:CUL, UL 认证

    产品特点和优势


    UP 4/15 连接器以其出色的性能和可靠性而著称,适用于高负荷工业环境。它具有宽广的导线横截面积范围,满足多种应用需求。此外,该连接器采用了高耐污染等级和高标准的浪涌电压,确保在恶劣环境中稳定工作。其螺钉端接方式便于安装和维护,同时通过合适的紧固力矩确保稳定的电气连接。UP 4/15 在工业自动化系统中表现卓越,提供了更高的安全性及使用寿命。

    应用案例和使用建议


    UP 4/15 连接器广泛应用于工业自动化系统中的电力传输和信号传输。例如,在工厂自动化控制柜中,它可以连接各类传感器、执行器和控制器,实现高效的系统集成。为了确保最佳效果,建议在使用时遵循制造商提供的紧固力矩指南,并定期检查连接点以确保接触良好。

    兼容性和支持


    UP 4/15 与其他标准配件如绝缘套筒、测试插头和张力释放件兼容。这些配件能够进一步提高系统的稳定性和安全性。PHOENIX CONTACT 提供全面的技术支持和售后服务,确保客户在使用过程中能够获得及时帮助。

    常见问题与解决方案


    - 问题:连接不稳定或松动。
    - 解决方案:检查并重新紧固螺丝,确保紧固力矩在推荐范围内。
    - 问题:导线过热或烧毁。
    - 解决方案:检查导线横截面积是否适合当前应用,避免超负荷使用。

    总结和推荐


    综上所述,UP 4/15 连接器凭借其优秀的性能和广泛的适用性,在工业自动化和电力传输领域具有显著优势。我们强烈推荐在相关项目中选用此款连接器,以确保系统的稳定性和可靠性。

3060254参数

参数
长*宽*高 21mm(长度)*93mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售

3060254厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3060254数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3060254 3060254数据手册

3060254封装设计

查看详情并下载
Symbol
Footprint
3D Model
