0552024

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , MBK 6/E系列, 单层, 灰色, 螺钉拧紧端接
供应商型号: Q-0552024
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 0552024

0552024概述


    产品简介

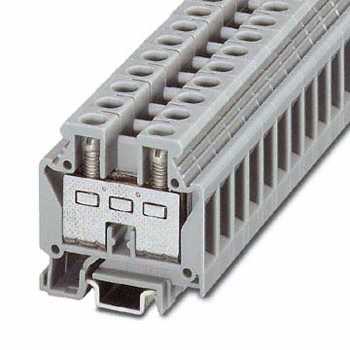

    产品名称:穿通式模块化接线端子 - MBK 6/E - 0552024
    产品类型:接线端子
    主要功能:用于实现不同导线之间的连接
    应用领域:广泛应用于自动化控制、工业配电系统等领域

    技术参数


    | 参数 | 描述 |

    | 连接方式 | 螺钉连接 |
    | 导体截面积(实心) | 0.5 mm² - 10 mm² |
    | 导体截面积(绞合) | 0.5 mm² - 6 mm² |
    | 导体截面AWG/kcmil | 20 - 8 |
    | 宽度 | 8.2 mm |
    | 颜色 | 灰色 |
    | 安装方式 | NS 15 DIN 导轨安装 |
    | 最大负载电流 | 57 A(使用10 mm²导线时) |
    | 额定浪涌电压 | 6 kV |
    | 绝缘材料 | PA |
    | 污染等级 | 3 |
    | 浪涌电压类别 | III |
    | 绝缘材料组别 | I |
    | 规范 | 符合IEC 60947-7-1标准 |

    产品特点和优势


    独特功能:
    - MBK系列属于微型接线端子中的高端产品,专为15 mm宽的NS 15 DIN导轨设计。
    - 附带分离盘、隔板和测试插座等多种配件,满足多样化需求。
    - 提供固定桥、插入桥和可切换桥等辅助配件,方便可靠的电位分叉。
    优势:
    - 集成了终端中心的桥接选项,便于电位分支操作。
    - 全面的桥接材料选择,使接线更灵活可靠。
    - 适用广泛的导线截面积范围,满足多种应用场景。

    应用案例和使用建议


    应用场景:
    - 在自动化控制柜中作为接线端子使用。
    - 工业配电系统中的线路连接。
    使用建议:
    - 在布线时,确保所有连接均按照规范进行,以防止电气故障。
    - 选择合适的桥接配件,提高系统的灵活性和可靠性。
    - 注意使用适当的紧固扭矩(最小1.5 Nm,最大1.8 Nm),确保连接牢固可靠。

    兼容性和支持


    兼容性:
    - 与标准的NS 15 DIN导轨兼容。
    - 支持多种导线截面和型号的接入。
    支持和维护:
    - 厂商提供相关的技术支持和售后服务。
    - 用户可访问官方网站下载相关的产品文档和安装指南。

    常见问题与解决方案


    问题一:如何正确紧固螺钉?
    - 解决方案:使用规定的紧固扭矩(最小1.5 Nm,最大1.8 Nm),确保导线连接牢固可靠。
    问题二:如何进行电位分叉?
    - 解决方案:根据需要选择合适的桥接配件(如插入桥、固定桥等)进行电位分叉。
    问题三:如何确保系统安全?
    - 解决方案:遵守电气安全规范,确保所有连接符合规范要求。

    总结和推荐


    综合评估:
    - 该产品的最大负载电流高达57 A(使用10 mm²导线时),适用于高电流应用场合。
    - 集成的桥接选项和丰富的配件使其具有很高的灵活性和可靠性。
    - 全面的技术参数和规范使其适用于多种应用场景。
    推荐使用:
    - 推荐在自动化控制和工业配电系统中使用。其高可靠性、多样化的配件和支持使得它成为高性能接线端子的理想选择。

0552024参数

参数
长*宽*高 35mm*8.2mm*36mm
安装方式 螺纹安装
零件状态 在售
包装方式 散装

0552024厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

0552024数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 0552024 0552024数据手册

0552024封装设计

查看详情并下载
Symbol
Footprint
3D Model
