2948898

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,固态继电器模块,EMG10-OE-12DC/48DC/100,
供应商型号: Q-2948898
供应商: 期货订购
标准整包数: 10
PHOENIX CONTACT 其他继电器 2948898

2948898概述

    电子元器件产品技术手册:EMG 10-OE-12DC/48DC/100

    产品简介

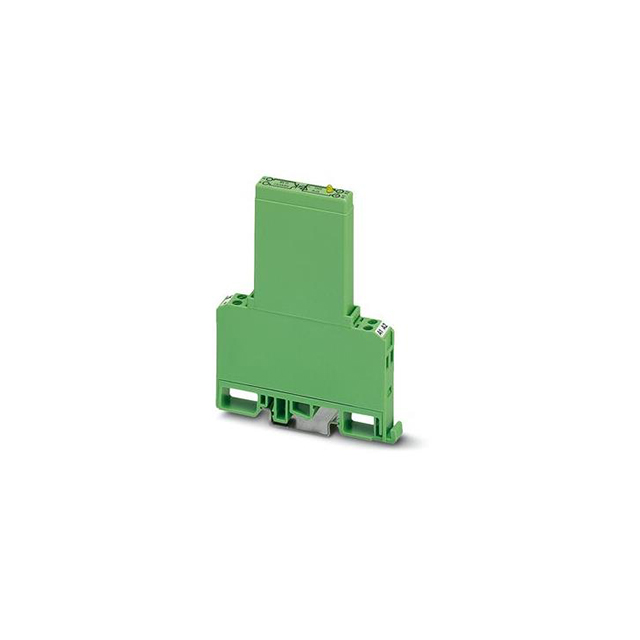

    EMG 10-OE-12DC/48DC/100 是由 PHOENIX CONTACT 生产的一款光耦合输入模块,具备光指示和保护电路。该模块主要用于处理直流电压信号,具有稳定的输入输出特性,广泛应用于自动化控制系统、工业设备等领域。

    技术参数


    - 输入数据
    - 额定输入电压:12 V DC
    - 输入电压范围:0.8 ... 1.2 UN
    - 切换阈值“0”信号:≤ 0.4UN
    - 切换阈值“1”信号:≥ 0.8UN
    - 典型输入电流:10 mA
    - 典型响应时间:20 µs
    - 典型关断时间:100 µs
    - 状态显示:黄色LED灯
    - 保护类型:极性反转保护
    - 传输频率:500 Hz
    - 输出数据
    - 输出额定电压:48 V DC
    - 输出额定电压范围:4 V DC ... 48 V DC
    - 限制连续电流:100 mA
    - 电压降(最大限制连续电流):0.9 V
    - 输出电路:两线浮动
    - 保护类型:极性反转保护
    - 连接数据
    - 连接类型:螺丝端子
    - 剥线长度:8 mm
    - 螺丝螺纹:M3
    - 导体截面积(实心):0.2 ... 4 mm²
    - 导体截面积(绞线):0.2 ... 2.5 mm²
    - 导体截面积(AWG/kcmil):24 ... 12
    - 一般数据
    - 宽度:10 mm
    - 高度:75 mm
    - 深度:102 mm
    - 测试电压(输入/输出):3.5 kV AC
    - 工作环境温度:-20°C ... 60°C
    - 存储/运输环境温度:-20°C ... 70°C
    - 工作模式:100% 功率因数
    - 防护等级:IP20
    - 可燃性等级(UL 94标准):V0

    产品特点和优势


    - 光耦合输入模块:采用光耦合技术,实现输入输出电路的有效隔离,增强系统稳定性。
    - 双路浮置输出:提供两线浮置输出,适用于多种应用场景。
    - 多重保护机制:具备极性反转保护、过压保护等多种保护机制,确保系统的安全可靠。
    - 灵活的连接方式:支持螺丝端子连接,方便安装和维护。
    - 高可靠性:通过了多项认证,如 GOST、IEC 60664 等标准,确保产品品质。

    应用案例和使用建议


    - 应用案例:EMG 10-OE-12DC/48DC/100 广泛应用于工业自动化控制系统中,作为信号转换和隔离模块。例如,在PLC系统中,它可以用作输入信号的光耦隔离和状态指示。
    - 使用建议:建议在安装时保持良好的接地,以减少外界干扰。另外,考虑到模块的温度范围限制,确保其工作环境在规定范围内,避免因过热或过冷导致的性能下降。

    兼容性和支持


    - 兼容性:该模块与大多数标准直流电源和控制系统兼容,可直接接入相关设备。
    - 支持:PHOENIX CONTACT 提供详细的技术文档和用户手册,并设有专门的技术支持团队,为用户提供全方位的支持服务。

    常见问题与解决方案


    - 问题1:如何判断模块是否正常工作?
    - 解决方案:观察黄色LED灯的状态,当模块正常工作时,LED灯亮起。
    - 问题2:如果模块输出电压异常怎么办?
    - 解决方案:检查输入电压是否在规定范围内,确认连接是否正确无误。如果问题依旧存在,联系技术支持进行进一步诊断。

    总结和推荐


    综上所述,EMG 10-OE-12DC/48DC/100 具有稳定可靠的输入输出特性、多样化的保护机制以及广泛的适用性,是工业自动化控制系统中不可或缺的重要组件。强烈推荐在各类需要信号隔离和保护的应用场景中使用此产品。

2948898参数

参数
继电器类型 -
开关功能 -
长*宽*高 75mm*10mm*75mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2948898厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2948898数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2948898 2948898数据手册

2948898封装设计

查看详情并下载
Symbol
Footprint
3D Model
