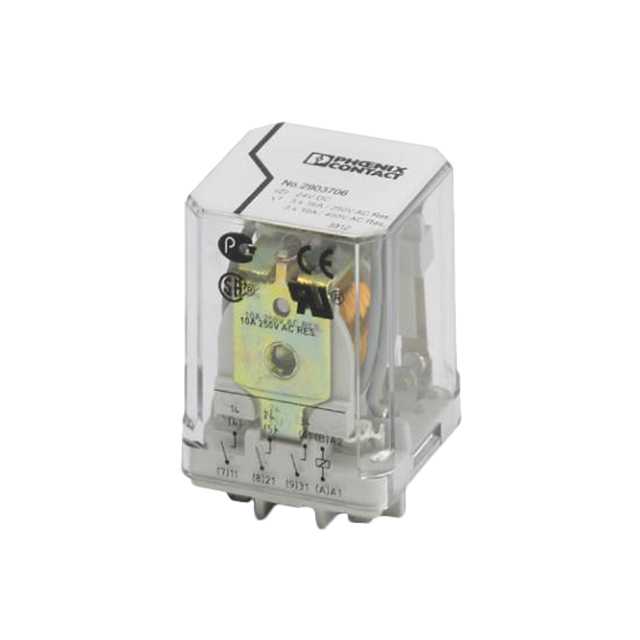

2903706

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,单个继电器,REL-PR3-24DC/3X1,Phoenix Contact 功率继电器, REL-PR3- 24DC/3X1系列, 24V 直流线圈电压, 切换电流16A, 3 刀 - 常开
供应商型号: 7943888
供应商: 欧时
标准整包数: 1

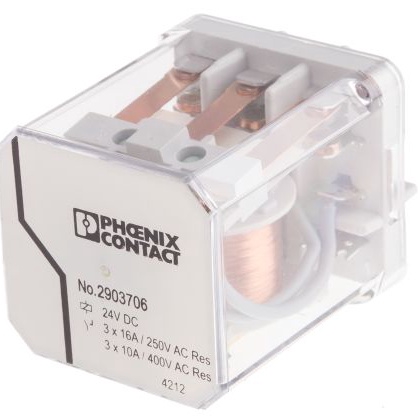

PHOENIX CONTACT 其他继电器 2903706

2903706概述


    产品简介


    产品类型:单继电器
    主要功能:提供高功率开关控制,适用于需要高电流切换的应用场景
    应用领域:工业自动化、机械设备、电力系统、楼宇自动化等

    技术参数


    - 尺寸:
    - 宽度:38.6 mm
    - 高度:36.1 mm
    - 深度:45.5 mm
    - 工作温度范围:
    - 运行温度:-40°C 至 70°C
    - 存储/运输温度:-40°C 至 85°C
    - 防护等级:RT I
    - 电源参数:
    - 额定输入电压:24 V DC
    - 输入电压范围:见图示
    - 典型输入电流:70 mA
    - 典型响应时间:20 ms
    - 典型释放时间:15 ms
    - 功率消耗(额定条件):1.68 W
    - 接触参数:
    - 接触类型:3个常开(N/O)触点
    - 开关类型:单触点
    - 触点材料:AgNi
    - 最大切换电压:440 V AC / 250 V DC
    - 最小切换电压:10 V(24 mA)
    - 最小切换电流:10 mA(24 V)
    - 最大浪涌电流:50 A(20 ms,N/O触点)
    - 极限连续电流:16 A
    - 中断额定值(阻性负载):最大 384 W(24 V DC)
    - 测试参数:
    - 测试电压:2.5 kVrms(50 Hz,1 分钟)
    - 操作模式:100% 操作因子
    - 机械使用寿命:约 10^7 次
    - 电气使用寿命:见图示
    - 绝缘等级:基本绝缘
    - 污染等级:3
    - 过电压类别:III
    - 额定浪涌电压:4 kV

    产品特点和优势


    1. 高功率处理能力:能够承受高达50 A的浪涌电流,满足高电流切换需求。
    2. 广泛的工作温度范围:从-40°C到70°C,确保在各种恶劣环境下稳定运行。
    3. 卓越的耐久性:机械寿命达到10^7次,电气寿命根据图示可见。
    4. 多触点设计:配备3个常开触点,增加系统的可靠性和稳定性。
    5. 认证齐全:符合国际标准,如IEC 60664, IEC 61810等。

    应用案例和使用建议


    应用案例:该继电器广泛应用于工业自动化设备中,例如电动机控制、机械设备中的开关控制等。特别是在需要高电流切换的应用场合中表现优异。
    使用建议:
    - 在安装时,建议选择合适的基座配件(如RIF-4-BPT/3X21或RIF-4-BSC/3X21),以提高系统的可靠性和安全性。
    - 在使用过程中,注意保持良好的散热条件,避免过热影响继电器的正常工作。

    兼容性和支持


    该继电器可与其他兼容的接线端子、基座等配件配合使用,具体配件见“配件”部分。制造商提供相应的技术支持和售后服务,确保用户在使用过程中获得及时的帮助。

    常见问题与解决方案


    问题1:如何确定合适的输入电压范围?
    解决方案:根据继电器的技术手册中的输入电压范围图示,选择合适的电压值。
    问题2:如何进行日常维护?
    解决方案:定期检查触点是否有磨损或氧化,清洁接触面,确保良好导电性。

    总结和推荐


    综上所述,这款单继电器(REL-PR3-24DC/3X1)凭借其高功率处理能力、广泛的温度适应性和可靠的机械及电气性能,在工业自动化、机械设备等领域具有很强的应用潜力。强烈推荐在高电流切换场景中使用此产品,同时结合适当的维护措施以延长其使用寿命。

2903706参数

参数
开关功能 -
继电器类型 通用继电器
长*宽*高 36.1mm*38.6mm*36.1mm
安装方式 支架安装,通孔安装
零件状态 在售

2903706厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903706数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2903706 2903706数据手册

2903706封装设计

查看详情并下载
Symbol
Footprint
3D Model
