2866051

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,EMD-SL-3V-400,监视继电器,Phoenix Contact 控制继电器, EMD-SL-3V-400 系列, 用于电压监测, 单刀双掷
供应商型号: 277-7414-ND
供应商: Digi-Key
标准整包数: 1

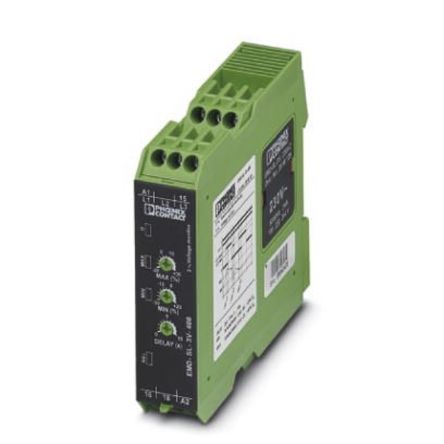

PHOENIX CONTACT 其他继电器 2866051

2866051概述

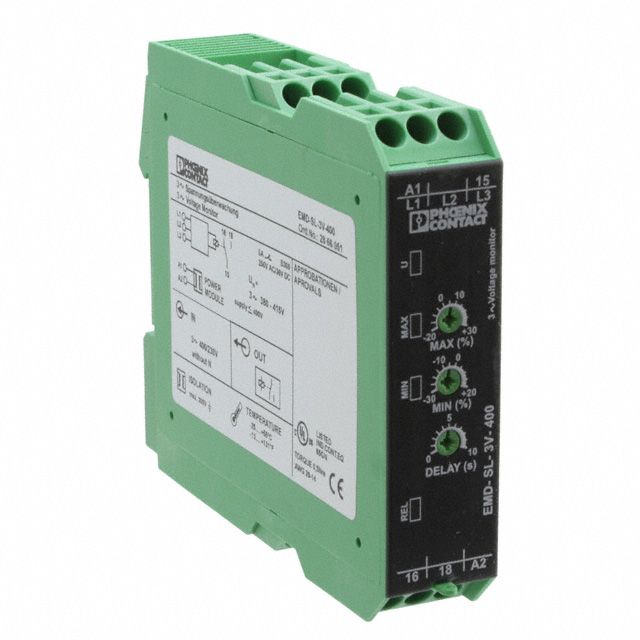

    电子监控继电器(EMD-SL-3V-400)技术手册解析

    1. 产品简介


    EMD-SL-3V-400 是一款用于监测三相电压的监控继电器,适用于广泛的工业应用,如机械工程、化工行业及自动化技术领域。它能够在交流电压为280至520V的范围内进行精确监控,且无需中性导线连接。该继电器可通过可选的电源模块来选择不同的供电电压。

    2. 技术参数


    - 供电电压范围:24V AC/DC至230V AC
    - 输入电压范围:3相电压,280至520V AC
    - 温度范围:工作环境温度 -25°C至55°C,储存/运输环境温度 -25°C至70°C
    - 尺寸:宽度22.5mm,高度90mm,深度113mm
    - 响应延迟:0.2秒至10秒
    - 基本精度:±5%
    - 切换额定值:最大750VA(3A/250V AC)
    - 机械寿命:约2×10^7次
    - 过压类别:III,基础绝缘(根据EN 50178)

    3. 产品特点和优势


    - 可调响应延迟:可以根据实际需求调整延迟时间,以适应不同的应用场景。
    - 宽泛的输入电压范围:从280V到520V AC,确保了在多种电压环境下稳定运行。
    - 灵活的供电选项:通过不同型号的电源模块可以选择合适的供电电压,提高设备的适应性和灵活性。
    - 内置彩色LED指示灯:方便用户直观了解设备的工作状态。

    4. 应用案例和使用建议


    - 应用案例:这款监控继电器广泛应用于电力系统、制造工厂及建筑自动化等领域,用于监测电网电压,保障系统的稳定运行。
    - 使用建议:在安装时应确保继电器安装在标准DIN导轨上,并依据相关电气标准进行接线,同时合理设置响应延迟,避免不必要的系统停机。

    5. 兼容性和支持


    - 兼容性:此继电器设计紧凑,易于集成,与现有的电气系统兼容。
    - 技术支持:制造商提供了详细的技术文档和支持服务,用户可以访问官方网站获取更多信息和技术支持。

    6. 常见问题与解决方案


    - 问题1:如何设置响应延迟?
    - 解决方案:通过前面板上的电位器可以轻松调整响应延迟时间。

    - 问题2:设备运行时出现故障报警怎么办?
    - 解决方案:首先检查输入电压是否在规定范围内,确认接线无误后,参考用户手册进一步排查。

    7. 总结和推荐


    EMD-SL-3V-400 监控继电器凭借其宽泛的输入电压范围、高精度监测能力以及灵活的配置选项,在电力系统、工业控制和自动化领域展现出强大的应用潜力。我们推荐在需要精密电压监控的应用场合中使用此款产品。

2866051参数

参数
开关功能 -
继电器类型 -
长*宽*高 113mm*22.5mm*90mm
通用封装 SPDT
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2866051厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2866051数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2866051 2866051数据手册

2866051封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 220.8232 ¥ 1830.0723
10+ $ 203.1567 ¥ 1683.6613
50+ $ 191.5393 ¥ 1587.3819
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1830.07
