2909775

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 菲尼克斯 接口继电器, RIF-1-RPT-LV-120AC/2X21MS系列, 线圈电压 120V 交流, 触点配置 双刀双掷, DIN 导轨
供应商型号: TS-2909775
供应商: 海外现货
标准整包数: 10

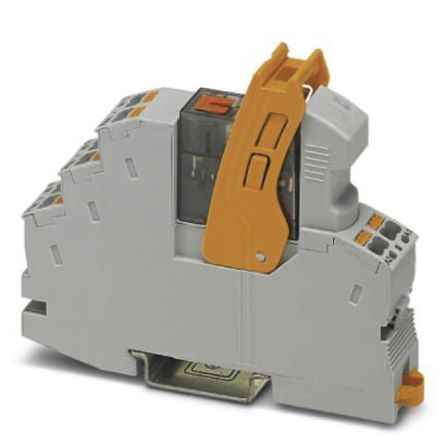

PHOENIX CONTACT 其他继电器 2909775

2909775概述

    电子元器件技术手册:Phoenix Contact RIF-1-RPT-LV-120AC/2X21MS继电器模块

    产品简介


    Phoenix Contact RIF-1-RPT-LV-120AC/2X21MS 是一款预装配的继电器模块,包含继电器底座、继电器保持夹、插件显示/抗干扰模块以及带测试按钮和集成状态LED的电源接触继电器。其配备2个转换触点,输入电压为120V AC。RIFLINE完整产品系列及其底座通过UL 508认证。此模块广泛应用于自动化控制、工业控制及电力系统等领域。

    技术参数


    - 尺寸:宽度16mm,高度93mm,深度75mm
    - 环境条件:
    - 运行温度范围:-40°C 至 +45°C
    - 储存/运输温度范围:-40°C 至 +85°C
    - 防护等级:IP20(继电器底座),RT II(继电器)
    - 电气特性:
    - 输入电压范围:见图
    - 额定输入电压:120V AC
    - 工作频率:50/60 Hz
    - 典型输入电流:7mA
    - 典型响应时间:4ms至10ms
    - 典型释放时间:3ms至20ms
    - 功耗:0.84W(额定条件下)
    - 触点特性:
    - 触点类型:2个转换触点
    - 开关类型:单触点
    - 触点材料:AgNi
    - 最大切换电压:250V AC/DC
    - 最小切换电压:12V(10mA时)
    - 最大浪涌电流:16A(20ms,常开触点)
    - 断开能力:最大192W(24V DC时),最大66W(220V AC时)

    产品特点和优势


    1. 预装配设计:方便快速安装,减少了组装时间。
    2. 双触点设计:两个转换触点增强了可靠性,确保更稳定的开关操作。
    3. 集成测试按钮和LED状态指示:提供直观的操作反馈。
    4. 广泛适用范围:适用于各种严苛的工作环境,如-40°C至+45°C的运行温度范围。
    5. 安全认证:符合UL 508标准,确保高安全性。

    应用案例和使用建议


    此模块适用于工业控制、自动化设备及电力系统中需要可靠开关控制的应用场景。例如,在风力发电站中用于对风机叶片角度的调节控制。使用建议包括:
    - 确保模块的输入电压在额定范围内,避免过压导致损坏。
    - 安装时确保接线正确,特别是区分控制信号和主电路线路。
    - 维护过程中定期检查各触点和连接部位,确保其正常工作。

    兼容性和支持


    RIF-1-RPT-LV-120AC/2X21MS 可以与Phoenix Contact提供的其他配件如DIN导轨和标记组件一起使用,提供了广泛的兼容性。制造商还提供详细的技术文档和支持服务,以帮助客户更好地理解和使用此产品。

    常见问题与解决方案


    1. 问题:模块不响应
    - 解决方案:检查输入电压是否稳定,确认连接无误。
    2. 问题:触点磨损严重
    - 解决方案:定期检查并清洁触点,必要时更换新触点。
    3. 问题:LED灯不亮
    - 解决方案:检查LED电路连接是否完好,确认驱动电压符合要求。

    总结和推荐


    Phoenix Contact RIF-1-RPT-LV-120AC/2X21MS 是一款高性能、高可靠性的继电器模块,特别适合于严苛环境下的工业应用。其紧凑的设计、可靠的触点和多样的保护机制使其在市场上具有很强的竞争力。综合考虑其优异的性能和广泛的适用范围,强烈推荐使用该产品。

2909775参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 75mm*16mm*93mm
安装方式 DIN导轨安装,弹簧安装
应用等级 工业级
零件状态 在售
包装方式 散装

2909775厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2909775数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2909775 2909775数据手册

2909775封装设计

查看详情并下载
Symbol
Footprint
3D Model
