2903320

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,继电器模块,RIF-2-RSC-LDP-24DC/4X21,Phoenix Contact 菲尼克斯 接口继电器, RIF-2-RSC-LDP-24DC/4X21系列, 线圈电压 24V 直流, 触点配置 4 刀双掷, DIN 导轨
供应商型号: TS-2903320
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他继电器 2903320

2903320概述


    产品简介

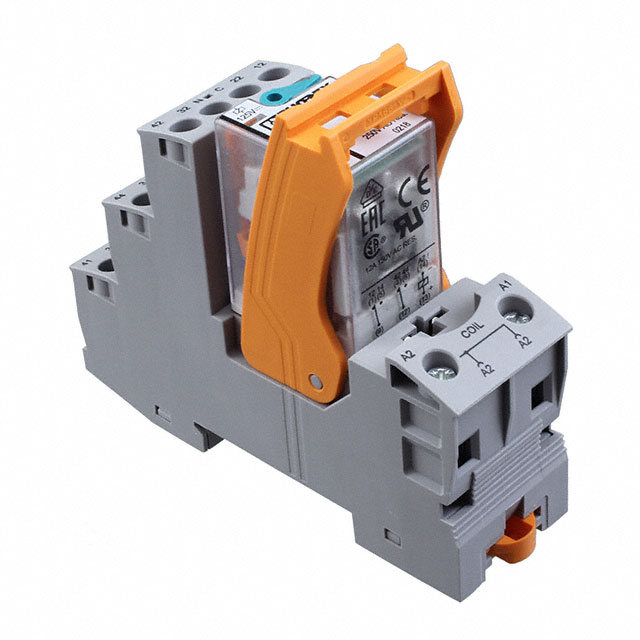

    本产品为RIF-2-RSC-LDP-24DC/4X21继电器模块,由凤凰接触器公司生产。这款模块包含一个预装的机电式和固态继电器,结合底座、接触器及固定夹构成。该继电器模块特别适用于工业自动化控制和信号转换领域,广泛应用于需要高可靠性开关的电路中。根据美国安全标准UL 508认证,确保了其在各类严苛环境下的可靠性和安全性。

    技术参数


    尺寸
    - 宽度:27毫米
    - 高度:89毫米
    - 深度:75毫米
    工作条件
    - 运行温度范围:-40°C至60°C
    - 存储/运输温度范围:-40°C至85°C
    - 防护等级:IP20(仅限继电器底座)
    输入电压
    - 标称输入电压:24 V DC
    - 电流:典型值42mA
    - 响应时间:典型13毫秒
    - 释放时间:典型14毫秒
    - 最大冲击电流:16A(20ms,常开触点)
    输出
    - 触点类型:4组转换触点
    - 接触材料:AgNi
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:5V(24mA时)
    - 最大额定功率:144W(24V DC时),1500VA(250V AC时)
    - 电气测试电压:2.5 kVrms(交流50Hz,1分钟)
    - 绝缘等级:基本绝缘
    - 机械寿命:约2x10^7次循环

    产品特点和优势


    1. 可靠性高:通过UL 508认证,适用于工业自动化和信号转换领域。
    2. 多功能性:配备4组转换触点,适合多种应用场景。
    3. 耐用性强:机械寿命长,能够经受住恶劣的工业环境。
    4. 易于安装:采用螺纹连接方式,方便快速接线。

    应用案例和使用建议


    RIF-2-RSC-LDP-24DC/4X21继电器模块适用于各种工业自动化系统,例如自动化生产线、机器控制系统和远程控制装置。对于要求高稳定性和高性能的应用场合,此模块是理想的选择。例如,在需要频繁开关和切换电流的电机控制系统中,其高抗冲击能力和长机械寿命能显著提高系统的整体可靠性。
    使用建议:
    - 在安装过程中确保正确的螺纹连接,以避免松动导致的短路或断路。
    - 在高温环境下工作时,注意散热问题,确保设备处于最佳工作状态。
    - 对于复杂的电路设计,建议参考官方技术手册进行详细的线路规划。

    兼容性和支持


    该继电器模块与NS 35/7.5系列的DIN导轨兼容,可直接安装。厂商提供丰富的技术支持和配件选择,确保用户能够顺利安装和维护设备。用户可以通过下载专区获取相关技术文档和支持资料。

    常见问题与解决方案


    1. 问题:如何正确连接模块?
    - 解决方案:请参照手册中的接线图,确保正确安装导线和紧固螺钉。

    2. 问题:模块启动后响应时间过长?
    - 解决方案:检查输入电压是否符合要求,确保环境温度在允许范围内。
    3. 问题:发现模块发热严重?
    - 解决方案:查看是否散热不良,增加通风或改善散热装置。

    总结和推荐


    总体来看,RIF-2-RSC-LDP-24DC/4X21是一款功能强大且应用广泛的继电器模块,尤其适用于需要高可靠性和高耐用性的工业环境。其优异的性能和广泛的兼容性使其在市场上具备较强的竞争优势。鉴于其多样的功能和高稳定性,强烈推荐在工业自动化项目中选用此产品。

2903320参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 75mm*27mm*89mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装

2903320厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2903320数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他继电器 PHOENIX CONTACT 2903320 2903320数据手册

2903320封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 15.8184 ¥ 147.902
30+ $ 13.9536 ¥ 130.4662
50+ $ 13.623 ¥ 127.3751
100+ $ 13.0872 ¥ 122.3653
250+ $ 12.8136 ¥ 119.8072
500+ $ 12.54 ¥ 117.249
库存: 23
起订量: 14 增量: 1
交货地:
最小起订量为:10
合计: ¥ 1479.02
