3049039

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,分断测试端子,RT5-T,菲尼克斯 测试断开端子块, RT 5-T系列, 单层, 灰色, 栓端接, 41A
供应商型号: Q-3049039
供应商: 国内现货
标准整包数: 25
PHOENIX CONTACT 端子 - 专用端子 3049039

3049039概述


    产品简介

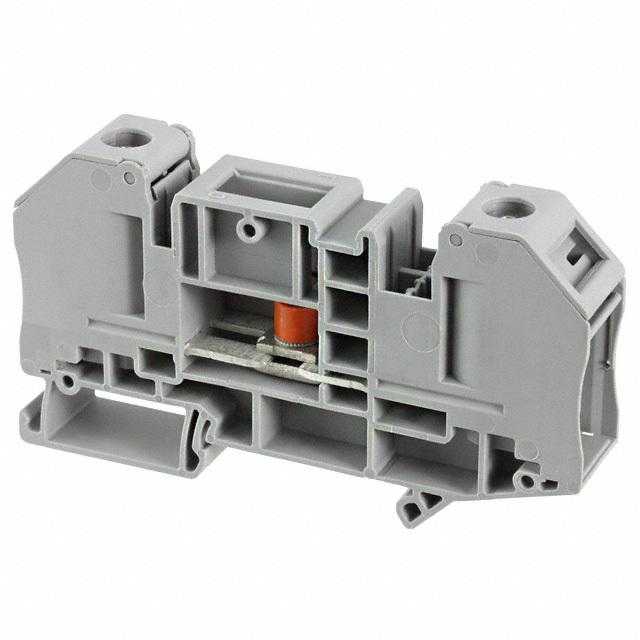

    测试断开终端块(型号:RT 5-T)是适用于电气工程和铁路应用的高可靠连接解决方案。该终端块采用螺栓连接方式,可承受高达1000V的额定电压和41A的额定电流。主要用于工业自动化、电力系统和铁路设备的安装与维护。它通过标准化的插接桥设计实现了快速便捷的电路连接,并且在高温和振动等严苛环境中表现出色。

    技术参数


    - 额定电压:1000V(断点额定电压:500V)
    - 额定电流:41A
    - 连接方法:螺栓连接
    - 导体截面:6mm²
    - 安装方式:NS 35/7.5, NS 35/15
    - 颜色:灰色(RAL 7042)
    - 最大浪涌电压:6kV
    - 最大短路电流:0.72kA
    - 耐压等级:1.89kV
    - 抗振测试:通过DIN EN 50155标准的机械强度测试
    - 环境温度:-60°C至110°C
    - 相对湿度:20%至90%

    产品特点和优势


    1. 易于操作:特殊螺母可以使用普通螺丝刀进行操作。
    2. 大尺寸标签区域:方便在终端中心和终端点上方进行清晰标识。
    3. 防松动设计:螺钉配备弹簧夹,防止在振动环境中松动。
    4. 安全防护:带盖的设计可以保护活体金属部分不被触碰,包括绝缘电缆端子。
    5. 易于桥接和电位分配:使用专利插接桥设计,便于快速完成电位分布。
    6. 标准测试:符合IEC 60947-7-1标准,经过多个电气测试验证。
    7. 铁路应用认证:通过严格的铁路应用测试,适用于高要求的轨道交通环境。

    应用案例和使用建议


    应用案例:
    - 在铁路系统中用于连接和测试不同电压等级的电路。
    - 在工业自动化中实现电气控制系统的连接和隔离。
    - 在电网建设中作为关键连接组件。
    使用建议:
    - 确保在连接前正确剥离电缆,以保证有效的连接。
    - 按照标准规定设置正确的紧固扭矩,避免过度紧固导致损坏。
    - 配备合适的绝缘材料,确保长期稳定运行。

    兼容性和支持


    该产品适用于标准的DIN 35轨道安装,并且具有广泛的适用性,可与其他同类标准配件配合使用。此外,制造商提供了详细的技术文档和用户指南,方便用户进行安装和维护。产品支持全球范围内的销售和技术服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接时紧固扭矩不当 | 使用指定扭矩值进行紧固 |
    | 连接处出现过热 | 确保接触良好并重新紧固 |
    | 长期使用后接触不良 | 检查并清洁连接部位,必要时更换密封圈 |

    总结和推荐


    总结:
    这款测试断开终端块凭借其出色的电气特性和物理特性,能够满足多种严苛的应用环境需求。它通过严格的质量检测和多项标准认证,确保了长期稳定的性能表现。
    推荐:
    综上所述,该产品非常适合需要高可靠连接解决方案的应用场合,如铁路、工业自动化等领域。对于寻找高效、安全连接方案的用户来说,该产品是一个值得信赖的选择。

3049039参数

参数
长*宽*高 91.4mm(长度)*16.3mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3049039厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3049039数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3049039 3049039数据手册

3049039封装设计

查看详情并下载
Symbol
Footprint
3D Model
