1756511

产品分类: 矩形连接器 - 外壳
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,GICV2,5HC/5-G-7,62,PCB插座,Phoenix Contact 7.62mm间距5p插拔式接线端子 反相排针, COMBICON GICV系列, 1.0 kv, 焊接
供应商型号: 651-1756511
供应商: Mouser
标准整包数: 1

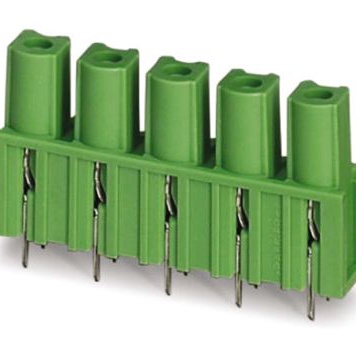

PHOENIX CONTACT 矩形连接器 - 外壳 1756511

1756511概述

    电子元器件技术手册:GICV 2,5 HC/5-G-7,62 连接器

    1. 产品简介


    GICV 2,5 HC/5-G-7,62 是一款用于印刷电路板(PCB)的紧凑型连接器。它具有高度接触可靠性,广泛应用于自动化、工业控制以及通信等领域。该连接器采用绿色绝缘材料,适用于需要高电压和电流承载能力的应用场合。

    2. 技术参数


    - 额定电流:16A
    - 额定电压:630V(III/2)、1000V(II/2)
    - 冲击电压等级:6kV(III/2 和 II/2)
    - 引脚间距:7.62mm
    - 触点材料:锡镀层
    - 触点排列数:5个
    - 绝缘材料:聚酰胺(PA),符合UL 94 V0标准
    - 尺寸:
    - 长度:10.2mm
    - 宽度:30.48mm
    - 引脚直径:1.2mm × 0.5mm
    - 孔径:1.4mm
    - 包装单位:每包1个
    - 最小订单量:50个

    3. 产品特点和优势


    - 紧凑设计:引脚间距为7.62mm,适合空间受限的应用。
    - 高接触可靠性:集成双钢弹簧,确保长期稳定的电气连接。
    - 防错码设计:CP-MSTB编码轮廓,避免连接错误。
    - 多用途应用:适用于设备输出接口(带GIC 2,5 HCV/... -ST)或PCB/PCB连接(带GMSTBA 2,5 HC/... -G)。

    4. 应用案例和使用建议


    - 自动化设备:适用于复杂的自动化生产线,提供稳定可靠的信号传输。
    - 工业控制:在恶劣环境下依然保持稳定的电气连接,提高系统可靠性。
    - 通信系统:高电压承载能力确保系统在各种环境下的正常运行。
    使用建议:
    - 在安装时,确保每个引脚与对应插孔准确对接,以避免接触不良。
    - 使用适当的焊接工艺进行安装,避免虚焊导致的接触问题。

    5. 兼容性和支持


    - 兼容性:支持与其他符合相关标准的设备或连接器配合使用。
    - 支持:提供详尽的用户手册和技术支持服务,确保用户能够正确安装和使用产品。

    6. 常见问题与解决方案


    - 问题:安装后发现接触不良。
    - 解决方案:检查引脚和插孔是否完全对齐并紧密接触,重新焊接。

    - 问题:焊接时引脚损坏。
    - 解决方案:更换新的连接器,确保焊接温度和时间适宜,避免过度加热。

    7. 总结和推荐


    GICV 2,5 HC/5-G-7,62 连接器凭借其高可靠性和紧凑设计,在众多应用场景中表现出色。特别适用于需要高电压和电流承载能力的场合。经过详细的技术评估,我们推荐使用这款连接器,因为它能有效提升系统的稳定性和可靠性。

1756511参数

参数
类型 接头,母插口
颜色 绿色
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 5pin
长*宽*高 10.2mm*38.1mm*22.6mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

1756511厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1756511数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 矩形连接器 - 外壳 PHOENIX CONTACT 1756511 1756511数据手册

1756511封装设计

查看详情并下载
Symbol
Footprint
3D Model
