2900066

产品分类: 总线开关
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact
供应商型号: 8516562
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 总线开关 2900066

2900066概述

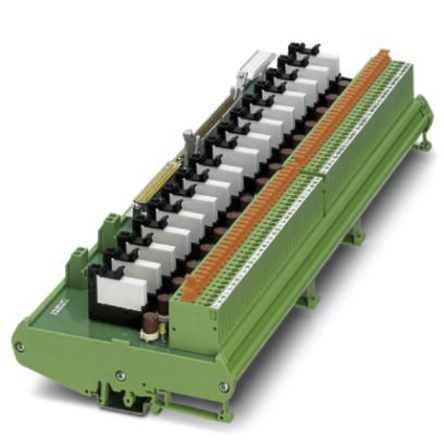

    # 16-Channel Relay Module UM-D37SUB/M/HC3/16DI/MR/SI/MT 技术手册

    产品简介


    本产品是一款用于Honeywell C300输入模块的16通道继电器模块(型号:UM-D37SUB/M/HC3/16DI/MR/SI/MT)。该模块可通过控制系统的37针D-SUB或50针FLK接口进行控制。现场端配备带有刀片断线的螺钉连接器。适用于需要多通道继电器输出的应用场合,如工业自动化控制系统、楼宇管理系统等领域。

    技术参数


    - 外形尺寸:
    - 宽度:344 mm
    - 高度:126 mm
    - 深度:66 mm
    - 工作环境温度:
    - 运行温度:-15°C 至 50°C
    - 存储/运输温度:-15°C 至 50°C
    - 输出数据:
    - 接触类型:单接触点,1-PDT
    - 接触材料:Ag合金,硬金镀层
    - 最大切换电压:36 V DC
    - 最小切换电压:100 mV (12 V DC时涂层受损)
    - 最大持续电流:50 mA (涂层受损时500 mA)
    - 最小切换电流:1 mA (涂层受损时10 mA)
    - 中断额定值(阻性负载):最大1.2 W(24 V DC)
    - 通用规格:
    - 通道数量:16
    - 工作模式:100%负载系数
    - 安装位置:任意
    - 安装方法:行列安装,零间距
    - 标准/规范:
    - DIN EN 50178
    - 额定浪涌电压:0.6 kV
    - 污染等级:2
    - 浪涌电压类别:II
    - 连接数据:
    - 控制系统级连接:37针D-SUB插针条,1个接触点
    - 现场级连接:螺钉连接带断线刀片
    - 导线横截面积:固态最小0.2 mm²,最大4 mm²;绞合最小0.2 mm²,最大2.5 mm²;AWG最小24,最大12
    - 螺纹:M3
    - 剥线长度:8 mm
    - 支持控制器:
    - 相应控制器:Honeywell C300
    - 相应I/O卡:TDIL01(非冗余),TDIL11(冗余)

    产品特点和优势


    1. 多通道输出:提供16个独立的继电器通道,支持复杂的信号控制需求。
    2. 高可靠性:采用Ag合金及硬金镀层的接触材料,保证长期稳定的工作性能。
    3. 宽温度范围:可在极端环境下稳定运行,适用范围广。
    4. 高负载能力:具备强大的开关能力,适用于多种负载条件下的控制应用。
    5. 易于安装和维护:安装简便,接线简单,便于维护。

    应用案例和使用建议


    应用案例
    该模块广泛应用于工业自动化系统,例如机械制造、石油化工等领域。其中,16个通道可以分别用于不同设备的控制,实现集中管理。
    使用建议
    1. 环境选择:确保安装地点的环境温度符合要求,避免极端高温或低温环境影响设备正常工作。
    2. 正确接线:严格按照接线规范操作,特别是导线的选择和剥线长度,以确保安全可靠。
    3. 定期检查:建议定期对设备进行检查,特别是接触点的状态,以确保长期稳定工作。

    兼容性和支持


    该模块可与Honeywell C300系列控制器及其他相关设备配合使用。制造商提供详细的技术文档和在线支持,帮助用户解决任何可能出现的问题。

    常见问题与解决方案


    1. 问题: 模块不响应控制信号。
    - 解决方案: 检查控制系统的信号输出是否正常,确认电源供应是否稳定。
    2. 问题: 继电器动作迟缓或失效。
    - 解决方案: 检查接触点是否有氧化现象,必要时更换接触材料。
    3. 问题: 设备过热。
    - 解决方案: 确认散热措施是否到位,适当降低环境温度或改善通风条件。

    总结和推荐



    总结


    该16通道继电器模块UM-D37SUB/M/HC3/16DI/MR/SI/MT具有卓越的性能和稳定性,尤其适合于各种工业自动化控制场合。其多通道设计、高可靠性及广泛的应用范围使其在市场上具有较高的竞争力。
    推荐
    鉴于其广泛的适用性及优异的性能表现,强烈推荐在需要多个独立继电器控制的工业自动化项目中使用此模块。

2900066参数

参数
长*宽*高 344mm*344mm*126mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2900066厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2900066数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线开关 PHOENIX CONTACT 2900066 2900066数据手册
