3208745

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,接地端子,PT10-TWIN-PE,菲尼克斯 元件接线排, PT 10系列, 推入式端接, 57A
供应商型号: BN-3208745
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 端子 - 专用端子 3208745

3208745概述


    产品简介

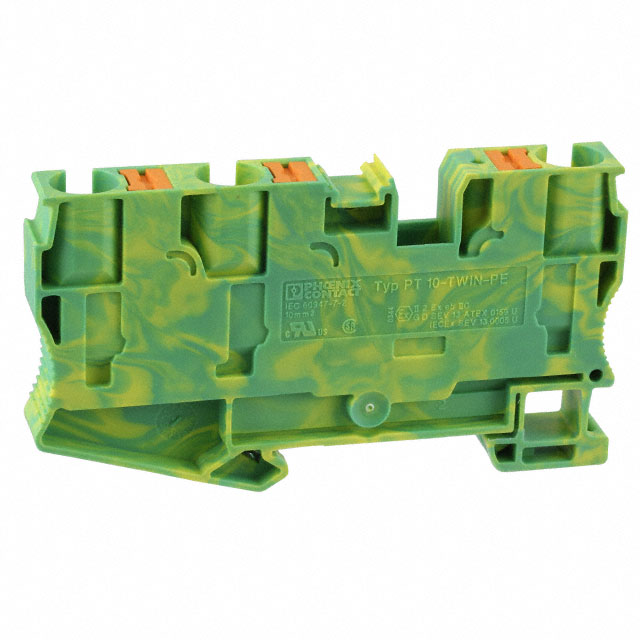

    PT 10-TWIN-PE是一款接地端子,属于推入式连接终端块系列。该产品广泛应用于铁路行业、机器制造以及工厂工程等领域。它具有三个连接点,采用直线排布的设计,能够在严格的工业环境下提供可靠的连接。

    技术参数


    - 产品类型:接地端子块
    - 额定电压:8 kV(额定浪涌电压)
    - 最大功率损耗:1.82 W(在额定条件下)
    - 连接方式:推入式连接
    - 连接导线横截面:0.5 mm² - 16 mm²(硬导线);0.5 mm² - 10 mm²(软导线带塑料套管)
    - 安装方式:NS 35/7.5、NS 35/15
    - 颜色:绿黄
    - 绝缘材料:聚酰胺(PA),耐温等级为130℃
    - 过载能力:符合IEC 60947-7-2标准
    - 工作温度范围:操作环境温度 -60°C 至 110°C;存储运输环境温度 -25°C 至 60°C(短时间可达-60°C至+70°C)

    产品特点和优势


    1. 易于操作:具备工具自由接线的特点,适合连接带有套管的硬导线或无套管的软导线。
    2. 双重测试选项:每个端子块都提供额外的测试插口,增强检测功能。
    3. 紧凑设计:前端接线使得在狭窄空间内接线成为可能。
    4. 认证齐全:通过多项国际认证,适用于铁路应用。
    5. 阻燃材料:采用V0级别的阻燃材料,符合欧盟RoHS和REACH标准。

    应用案例和使用建议


    PT 10-TWIN-PE多用于电力分配系统和控制系统中,作为接地端子以保证电路的安全运行。例如,在工厂自动化控制中,它可以确保信号传输系统的稳定性和安全性。
    使用建议:
    - 在高温或低温环境中,应注意检查材料的耐温性能。
    - 定期进行性能测试,特别是对于高电压系统。

    兼容性和支持


    - 兼容性:该产品可与标准的DIN导轨(如NS 35/7.5、NS 35/15)配合使用。
    - 技术支持:制造商提供了详尽的技术文档和客户服务支持,用户可以通过访问其官方网站获取更多信息。

    常见问题与解决方案


    1. 问题:安装过程中导线接触不良。
    - 解决办法:确保导线已正确插入连接器且安装牢固。
    2. 问题:工作温度超出允许范围。
    - 解决办法:查阅数据表确认实际工作环境温度是否在产品规定的范围内。
    3. 问题:无法通过测试插口进行有效测试。
    - 解决办法:检查测试插口是否干净,且没有松动或损坏。

    总结和推荐


    PT 10-TWIN-PE凭借其紧凑设计、易操作性和广泛的认证标准,是电力系统中一个非常可靠的选择。其在各种恶劣环境下的卓越性能使其成为工业自动化和电力系统应用的理想选择。因此,我强烈推荐该产品,尤其是对于那些需要在严苛环境下保障电力传输稳定性的场合。

3208745参数

参数
长*宽*高 88.9mm*10.2mm*49.5mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3208745厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3208745数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3208745 3208745数据手册

3208745封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 7.9013 ¥ 67.3981
50+ $ 7.1874 ¥ 61.3085
100+ $ 6.4735 ¥ 55.219
库存: 51
起订量: 12 增量: 0
交货地:
最小起订量为:10
合计: ¥ 673.98
