2961309

产品分类: 其他继电器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,单个继电器,REL-MR-12DC/21HC,Phoenix Contact 功率继电器, REL-MR- 12DC/21HC系列, 12V 直流线圈电压, 切换电流16A, 单刀双掷
供应商型号: Q-2961309
供应商: 国内现货
标准整包数: 10

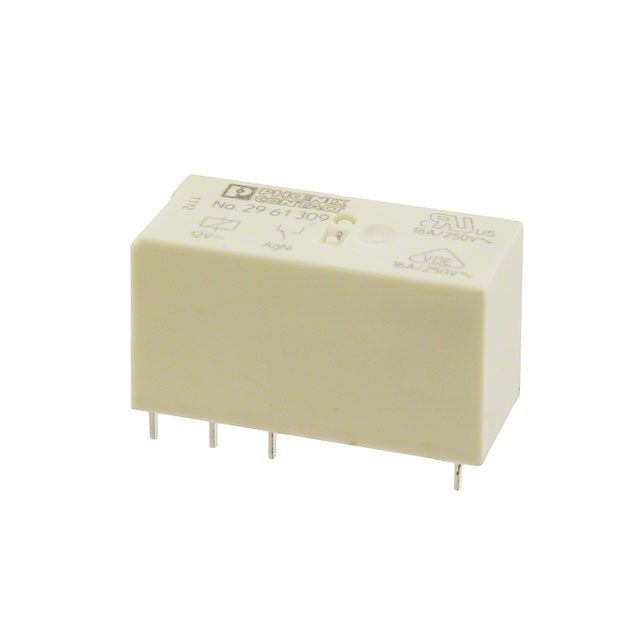

PHOENIX CONTACT 其他继电器 2961309

2961309概述

    # REL-MR-12DC/21HC 技术手册

    产品简介


    基本介绍
    REL-MR-12DC/21HC 是一款由 PHOENIX CONTACT 生产的高连续电流能力的小型插拔式继电器。该继电器具有单掷双通(1PDT)接触器,设计用于输入电压为12 V DC 的应用场合。此继电器广泛应用于工业自动化、控制系统以及电力系统等领域。
    主要功能
    - 输入电压范围:12 V DC
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:12 V (10 mA)
    - 最大冲击电流:30 A (300 ms)
    应用领域
    - 工业自动化
    - 控制系统
    - 电力系统
    - 其他需要高连续电流能力的应用

    技术参数


    继电器侧
    - 额定输入电压:12 V DC
    - 输入电压范围:详见图示
    - 额定输入电流:33 mA
    - 典型响应时间:7 ms
    - 典型释放时间:3 ms
    - 线圈电阻:360 Ω ± 10%(20°C时)
    触点侧
    - 接触类型:单触点,1-PDT
    - 接触材料:AgNi
    - 最大切换电压:250 V AC/DC
    - 最小切换电压:12 V (10 mA)
    - 最大冲击电流:30 A (300 ms)
    - 最小切换电流:100 mA
    - 限制连续电流:16 A
    - 断开额定值(欧姆负载):最大 384 W (24 V DC),58 W (48 V DC),48 W (60 V DC),50 W (110 V DC),80 W (220 V DC),4000 VA (250 V AC)
    一般数据
    - 宽度:12.7 mm
    - 高度:29 mm
    - 深度:15.7 mm
    - 测试电压(继电器线圈/继电器触点):5 kV AC (50 Hz, 1 分钟)
    - 工作温度范围:-40 °C ... 85 °C
    - 储存/运输温度范围:-40 °C ... 85 °C
    - 工作模式:100% 工作系数
    - 机械寿命:3 x 10^7 周期
    标准/法规
    - IEC 60664
    - EN 50178
    - IEC 62103

    产品特点和优势


    REL-MR-12DC/21HC 继电器的特点和优势如下:
    - 高连续电流能力:能够承受高达16 A的限制连续电流,适用于高电流应用。
    - 多功能性:能够在宽广的电压范围内(12 V DC 到 250 V AC/DC)工作。
    - 高可靠性:机械寿命高达3 x 10^7 周期,确保长期稳定运行。
    - 环保合规:WEEE/RoHS合规,符合环境保护标准。
    - 多样化的安装选项:可水平或垂直安装,适应不同的应用场景。

    应用案例和使用建议


    应用案例
    REL-MR-12DC/21HC 可以广泛应用于工业自动化、控制系统及电力系统中,例如:
    - 作为PLC系统的开关组件,实现自动化控制。
    - 在电力系统中作为保护装置,实现电流保护。
    使用建议
    - 在安装时,确保继电器的工作环境温度在规定范围内(-40 °C 至 85 °C),以保证最佳性能。
    - 由于其高连续电流能力,可以用于驱动高功率负载,但需注意不要超过其额定电流,避免过热或损坏。

    兼容性和支持


    兼容性
    - 该继电器与系列中的其他元件(如继电器底座PR1-BSC2/2X21, PR1-BSP3/2X21等)兼容,方便用户进行组装和扩展。

    支持与维护
    - PHOENIX CONTACT 提供详尽的技术支持文档和客户服务,用户可通过官方网站获取相关信息和技术帮助。

    常见问题与解决方案


    1. 问题:如何确认继电器是否正常工作?
    - 解答:可以通过测量继电器线圈的电阻值来判断。正常情况下,继电器线圈的电阻应在360 Ω ± 10% 范围内。
    2. 问题:继电器的最大冲击电流是多少?
    - 解答:继电器的最大冲击电流为30 A (300 ms)。需要注意的是,在实际应用中应避免频繁或持续的冲击电流。

    总结和推荐



    总结


    REL-MR-12DC/21HC 是一款专为高连续电流应用设计的小型插拔式继电器,具备高可靠性、宽泛的工作电压范围和多样的安装选项。其出色的性能使其成为工业自动化和电力系统中的理想选择。
    推荐
    鉴于其卓越的性能和广泛的应用领域,我们强烈推荐使用这款继电器。无论是对于新项目还是现有项目的升级,REL-MR-12DC/21HC 都能提供可靠、高效的解决方案。

2961309参数

参数
继电器类型 通用继电器
开关功能 -
长*宽*高 29mm*12.7mm*29mm
通用封装 DIP
安装方式 通孔安装
零件状态 在售
包装方式 散装

2961309厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。
