1176270

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT

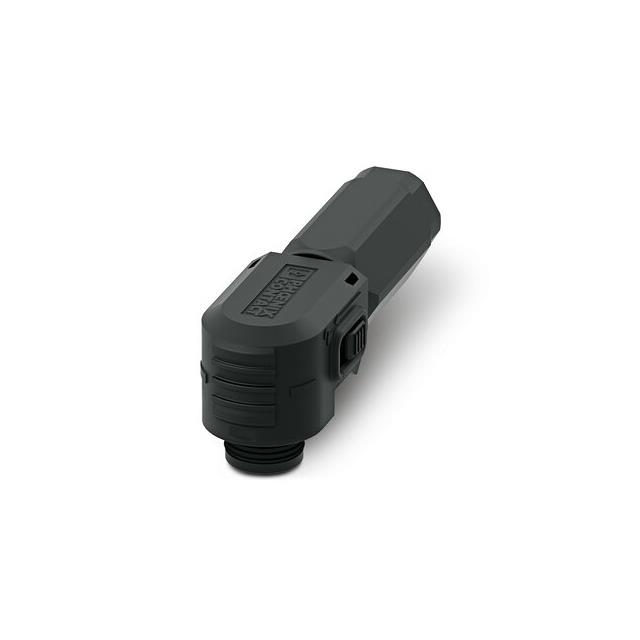

产品描述: 菲尼克斯,连接器,ES-BPC-C35BK,
供应商型号: AV-A-PXC1176270
供应商: Avnet
标准整包数: 15
PHOENIX CONTACT 端子 - 电线接头端子 1176270

1176270概述


    产品简介


    本产品为一款专为储能应用设计的连接器(型号:ES-BPC-C 35 BK)。其主要功能是实现大电流和高电压条件下的安全可靠连接。该连接器广泛应用于电力系统、工业自动化控制设备等领域,适用于需要高性能连接解决方案的场合。

    技术参数


    - 产品类型:储能连接器
    - 额定电压:1500 V DC
    - 额定电流:160 A(适用于35 mm²导线)
    - 导体截面积:最小35 mm²,最大35 mm²
    - 防护等级:当插接时,防护等级为IP65;未插接时,防护等级为IP20
    - 环境温度:操作范围 -40°C 到 +80°C
    - 连接方式:采用压接方式
    - 材料:黑色尼龙外壳,铜触点,硅橡胶密封圈
    - 绝缘特性:污染程度2级
    - 重量:含包装90.027克,不含包装89.2克
    - 其他标准:符合IEC 61984:2008, EN 61984:2008, UL 4128等标准
    - 插入/拔出循环次数:100次

    产品特点和优势


    该连接器具备多项独特的技术和设计优势:
    - 专利设计:具有三重防误设计及旋转功能,确保操作的安全性。
    - 安全锁机制:有效防止意外断开。
    - 360°自由旋转和灵活布线:提高布线的灵活性,减少应力集中。
    - 防误插入设计:避免不同规格接头的误插入。
    - 触摸防护:即使在带电状态下也不易造成触电危险。
    - 短路防护:通过结构设计防止短路发生。

    应用案例和使用建议


    该连接器特别适用于需要大电流和高电压连接的应用场景,例如电动汽车充电站、储能系统、工业自动化控制系统等。具体应用案例包括大型工厂内的电气系统布线、储能电池组之间的连接等。建议用户在安装时严格按照技术手册要求进行操作,注意连接前后的检查,以保证系统的稳定运行。对于复杂的电缆弯曲和安装角度,需严格遵守电缆的最小弯曲半径规定,以避免损坏电缆和连接器。

    兼容性和支持


    该连接器与同类产品有良好的兼容性,但在使用第三方制造商的产品时,用户需要自行承担相关责任。生产商提供详细的安装指南和技术支持,同时提供多种配件,确保最佳的使用效果。如果在安装过程中遇到问题,可以通过访问官网的下载页面获得相关的安装说明和设计文档。

    常见问题与解决方案


    1. 连接器温升过高怎么办?
    - 解决方法:确保连接器正确安装,不要超负荷使用,并按照手册中的指导进行操作。必要时可以加装散热装置。
    2. 如何处理连接器在使用过程中出现的接触不良问题?
    - 解决方法:检查连接器是否清洁,重新压接并确保连接器完全插入到位。如仍存在问题,联系技术支持。
    3. 如果连接器被误插入了错误规格的接头怎么办?
    - 解决方法:停止使用,并根据手册指导更换正确的接头。如有疑问,联系制造商获取帮助。

    总结和推荐


    综上所述,该储能连接器(型号:ES-BPC-C 35 BK)凭借其卓越的设计、高可靠性及广泛应用,成为工业应用的理想选择。特别是在大电流和高电压应用环境中,它能够提供高效且安全的解决方案。对于需要高性能连接器的用户来说,这款产品不仅能满足其需求,还能带来额外的安全保障。强烈推荐使用此款连接器,尤其适用于储能系统、工业自动化及其他大功率电气系统中。

1176270参数

参数
零件状态 在售
包装方式 散装

1176270厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1176270数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 1176270 1176270数据手册

1176270封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
15+ $ 18.2237 ¥ 161.2801
45+ $ 18.0653 ¥ 159.8776
库存: 30
起订量: 15 增量: 15
交货地:
最小起订量为:15
合计: ¥ 2419.2
