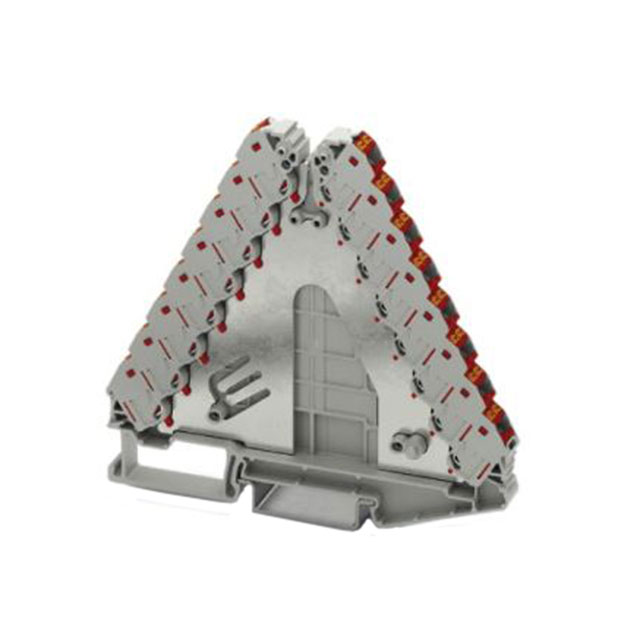

3270226

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,电位分配端子,PTRVB8-PV/RD,菲尼克斯 导轨式接线端子排, PTRVB 8-PV /RD系列, 灰色, 推入式端接, 17.5A
供应商型号: PY-3270226
供应商: 海外现货
标准整包数: 10

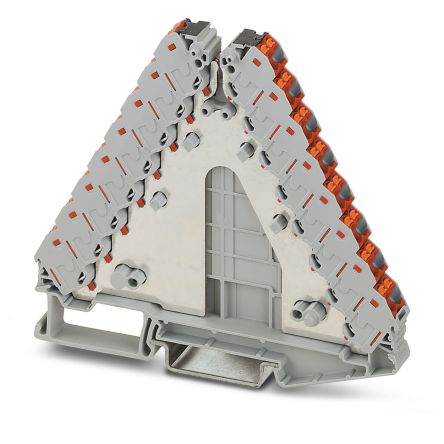

PHOENIX CONTACT 端子 - 专用端子 3270226

3270226概述

    PTRVB 8-PV /RD 潜在分配器技术手册

    产品简介


    PTRVB 8-PV /RD 是一款高性能的潜在分配器(Potential Distributor),设计用于各种电力传输和控制应用。它提供多个位置连接选项,每个位置支持多达 4 个连接,共包含 8 个级别。该产品主要用于 24 V DC 电源系统,广泛应用于工业自动化、铁路运输和建筑自动化等领域。

    技术参数


    - 电气特性:
    - 额定电压:250 V
    - 额定电流:17.5 A(1.5 mm² 导线)
    - 最大负荷电流:24 A(2.5 mm² 导线)
    - 最大总电流:37 A
    - 绝缘等级:III 级
    - 额定冲击电压:4 kV
    - 最大功耗:0.56 W
    - 连接方式:推入式连接
    - 导线截面积范围:0.14 mm² - 2.5 mm²
    - 压接截面积范围:0.34 mm² - 2.5 mm²(刚性导线),0.34 mm² - 1.5 mm²(柔性导线)
    - 物理特性:
    - 宽度:8.3 mm
    - 高度:100 mm
    - 深度(安装于 NS 35/7,5):87.5 mm
    - 深度(安装于 NS 35/15):95 mm
    - 材料:聚酰胺(PA)
    - 颜色:灰色(RAL 7042),连接件为红色
    - 环境条件:
    - 工作温度范围:-60°C 至 +105°C(短时最高工作温度)
    - 存储/运输温度范围:-25°C 至 +60°C
    - 安装温度范围:-5°C 至 +70°C
    - 操作温度范围:-5°C 至 +70°C
    - 相对湿度范围:30% 至 70%

    产品特点和优势


    - 工具无需操作:紧凑的设计使得在有限空间内轻松进行接线操作。
    - 可桥接的潜在分配器:方便实现多路电源连接。
    - 高接触质量:采用推入式技术,替代传统的 Wire-Wrap® 和 TERMI-POINT® 技术,确保更可靠的连接。
    - 防火性能:符合 DIN EN 45545-2 的 R22、R23、R24 和 R26 标准。
    - 高温指数:绝缘材料具有良好的热稳定性,温度指数高达 125°C。

    应用案例和使用建议


    PTRVB 8-PV /RD 主要应用于 24 V DC 电源系统中,常见的应用场景包括工业自动化设备、铁路车辆及建筑自动化控制系统。在安装过程中,应注意以下几点:
    - 确保导线正确剥离并插入相应的连接孔中,避免虚接或错接。
    - 在需要桥接的情况下,确保使用配套的桥接件以确保安全可靠。
    - 在高湿度环境中使用时,应采取适当的防潮措施。

    兼容性和支持


    - 兼容性:PTRVB 8-PV /RD 可与多种标准安装导轨如 NS 35/7,5 和 NS 35/15 兼容。
    - 支持:凤凰公司提供了详细的用户手册和技术支持,以帮助用户正确安装和使用该产品。

    常见问题与解决方案


    1. 问题:如何正确剥除导线?
    - 解决方法:使用专业剥线钳,按照手册中的规定长度进行剥线。

    2. 问题:为什么会出现接触不良?
    - 解决方法:检查导线是否完全插入连接孔中,并确保剥线长度合适,同时清洁接触点。
    3. 问题:如何正确桥接多个潜在分配器?
    - 解决方法:使用配套的桥接件,并按照手册中的指示进行操作。

    总结和推荐


    综上所述,PTRVB 8-PV /RD 潜在分配器是一款集高性能、可靠性和安全性于一体的优秀产品。其紧凑的设计、高接触质量和广泛的适用性使其成为众多工业应用的理想选择。建议在购买和使用时仔细阅读相关手册,并遵循制造商的指导。对于需要高度可靠连接的应用场景,这款潜在分配器无疑是一个值得信赖的选择。

3270226参数

参数
长*宽*高 100mm(长度)*8.3mm(宽度)
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3270226厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3270226数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3270226 3270226数据手册

3270226封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 112.0666
100+ ¥ 110.1988
库存: 150
起订量: 10 增量: 10
交货地:
最小起订量为:10
合计: ¥ 1120.66
