3033029

产品分类: 端子 - 线对板端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,直通式接线端子,STU2,5-TWINBU,菲尼克斯 直通式接线端子 , STU 2.5-TWIN BU系列, 单层, 蓝色, 弹簧式接线端子端接
供应商型号: 651-3033029
供应商: Mouser
标准整包数: 1

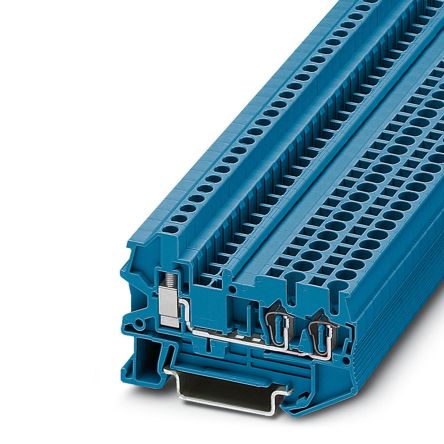

PHOENIX CONTACT 端子 - 线对板端子 3033029

3033029概述

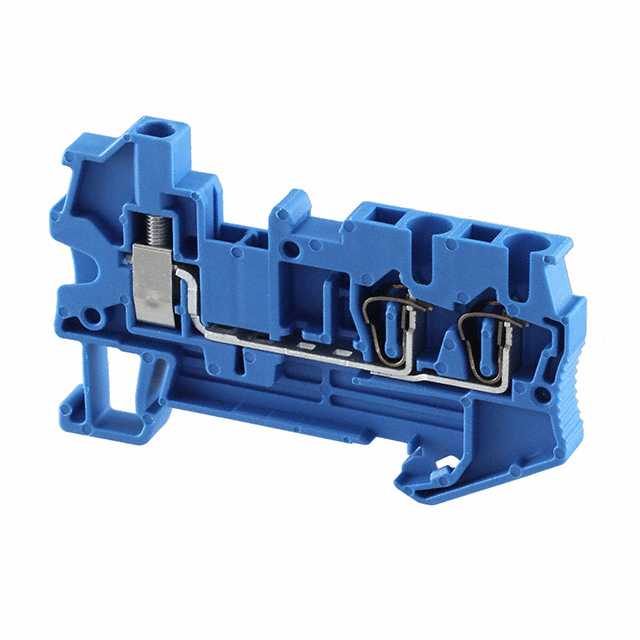

    STU 2,5-TWIN BU - Feed-through Terminal Block

    产品简介


    STU 2,5-TWIN BU 是一种混合接线端子块,设计用于工业和轨道交通领域。它主要用于电路中的导线连接,具有双端口配置。这种接线端子适用于需要高电压和大电流的应用场合,特别适合于复杂电气系统中的紧凑安装需求。它具备弹簧夹和螺钉连接方式,可广泛应用于配电系统、自动化控制设备及列车控制系统中。

    技术参数


    - 额定电压: 800 V
    - 额定电流: 24 A
    - 最大负载电流: 28 A(注意总电流不得超过此值)
    - 连接方式: 弹簧夹和螺钉连接
    - 导线截面积范围:
    - 弹簧夹连接: 0.08 mm² 至 4 mm²
    - 螺钉连接: 0.14 mm² 至 4 mm²
    - 额定导线截面积: 2.5 mm²
    - 螺丝规格: M3
    - 紧固扭矩: 0.6 至 0.8 Nm
    - 温度指数 (DIN EN 60216-1): 130 °C
    - 相对温度指数 (ELEC, UL 746B): 130 °C
    - 重量: 每个组件 9.432 克(含包装),不包括包装时为 9.522 克
    - 封装数量: 50 个/包
    - 最小订购量: 50 个

    产品特点和优势


    1. 紧凑设计:适用于空间受限的应用环境。
    2. 多级连接:具备三路连接能力,提高了系统灵活性。
    3. 耐高温材料:具备优良的绝缘性能,能在极端环境下保持稳定。
    4. 多重测试认证:通过了包括短路承受能力和温度上升测试在内的多项严苛测试。
    5. 宽泛的工作温度范围:可在-60°C 至 110°C 的温度范围内正常工作。

    应用案例和使用建议


    STU 2,5-TWIN BU 可以在许多工业和轨道交通项目中找到应用,如地铁和高铁的配电系统。在使用过程中,应注意以下几点:
    - 确保导线连接牢固,特别是在螺钉连接时要控制好扭矩。
    - 定期检查连接点是否有松动或过热现象,以保证系统的稳定运行。
    - 在高湿度环境下使用时,应确保设备的密封性能,防止导电不良。

    兼容性和支持


    该终端块可以安装在标准的 NS 35/7.5 和 NS 35/15 导轨上。制造商提供了详细的技术文档和在线支持,以帮助用户更好地理解和使用该产品。此外,还提供相应的证书和标准合规性信息,确保用户能够轻松获得所需的支持和服务。

    常见问题与解决方案


    1. 问题: 导线连接松动。
    - 解决方案: 检查并调整紧固扭矩至规定值,重新压接导线。

    2. 问题: 温度过高。
    - 解决方案: 确保良好的通风环境,避免设备长时间过载运行。

    3. 问题: 连接点难以拆卸。
    - 解决方案: 使用合适的工具轻柔操作,必要时可更换新件。

    总结和推荐


    总体来说,STU 2,5-TWIN BU 是一款性能优越且应用广泛的接线端子。其具备出色的机械和电气性能,非常适合在复杂和恶劣环境中使用的场景。无论是工业控制还是轨道交通项目,这款产品都能提供可靠的连接解决方案。因此,我强烈推荐这一产品给那些寻找高性能连接端子的用户。
    如需了解更多信息,请访问 Phoenix Contact 的官方网站:[https://www.phoenixcontact.com/us/products/3033029](https://www.phoenixcontact.com/us/products/3033029)

3033029参数

参数
长*宽*高 65.3mm(长度)*5.2mm(宽度)
安装方式 弹簧安装,推入式,螺纹安装
零件状态 在售
包装方式 散装

3033029厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3033029数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 线对板端子 PHOENIX CONTACT 3033029 3033029数据手册

3033029封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.9665 ¥ 16.6169
库存: 61
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 16.61
直接购买
加入购物车
