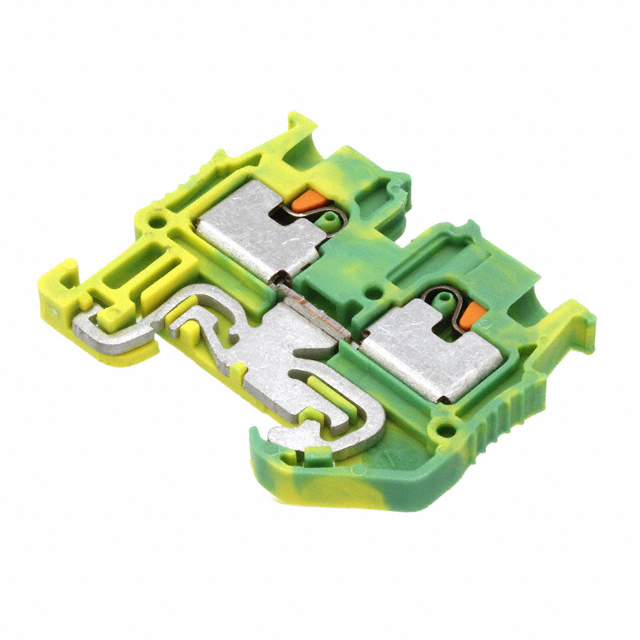

3248110

产品分类: 端子 - 专用端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,微型接地端子,MPT1,5/S-PE,菲尼克斯 接地端子排, MPT 1.5/S-PE系列, 单层, 绿色/黄色, 推入式端接
供应商型号: PYA-3248110
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 端子 - 专用端子 3248110

3248110概述

    Mini Ground Terminal Block MPT 1.5/S-PE 技术手册

    1. 产品简介


    Mini Ground Terminal Block(接地端子块)MPT 1.5/S-PE 是一种用于实现紧凑且安全连接的电子元器件。它采用压接式连接方法,适用于广泛的应用场景,如铁路行业、机械工程和工厂自动化等领域。其设计具有高安全性、可靠性和耐用性,特别适合需要高效电气连接的应用环境。

    2. 技术参数


    - 连接方式: 压接连接
    - 导体截面范围: 0.14 mm² - 1.5 mm² (26 AWG - 14 AWG)
    - 宽度: 3.5 mm
    - 颜色: 绿黄色
    - 安装类型: 15 mm DIN 导轨安装
    - 额定浪涌电压: 6 kV
    - 污染等级: 3
    - 绝缘材料: PA (聚酰胺)
    - 阻燃等级: UL 94 V0

    3. 产品特点和优势


    - 节省空间: 由于采用了紧凑设计并支持 DIN 导轨安装,MPT 1.5/S-PE 在狭小的空间内也能有效利用空间。
    - 清晰标识: 所有接线点都清晰标识,便于安装和维护。
    - 通过铁路认证: 专门针对铁路应用进行了测试和认证,确保其在铁路系统中的可靠性和安全性。

    4. 应用案例和使用建议


    - 铁路行业: 可以用于列车内部的电气连接,确保连接的安全和稳定。
    - 机械工程: 在机械设备的接线盒内,可以用于连接传感器或其他控制装置。
    - 工厂自动化: 在工业自动化设备中,用于连接各种电气元件,确保系统的正常运行。
    使用建议:
    - 确保在安装前检查导线截面是否符合要求,避免导线过粗或过细导致的连接不良。
    - 安装时确保按照正确的步骤进行,特别是在压接过程中要避免损伤导线。

    5. 兼容性和支持


    MPT 1.5/S-PE 支持 DIN 导轨安装,可与市场上常见的 15 mm DIN 导轨无缝配合。Phoenix Contact 提供全面的技术支持和售后服务,确保用户能够获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题: 如何正确选择导线截面?
    - 解决方案: 查看技术手册中的导线截面范围,确保选择的导线截面在 0.14 mm² 到 1.5 mm² 之间。
    - 问题: 安装后如何验证连接的可靠性?
    - 解决方案: 使用万用表进行导通测试,确保连接点无断路。

    7. 总结和推荐


    MPT 1.5/S-PE 以其紧凑的设计、高可靠性和广泛的适用性,在众多行业中得到了广泛应用。其独特的功能和卓越的性能使其成为铁路、机械工程和工厂自动化等领域的理想选择。总体而言,我们强烈推荐这款接地端子块,因为它不仅能满足当前的需求,还具有良好的市场竞争力和未来扩展的可能性。
    通过这些详细的分析和技术参数,我们可以清楚地了解到 MPT 1.5/S-PE 的优越性能及其在不同应用场景中的表现。希望这些信息能帮助您更好地理解和使用这款产品。

3248110参数

参数
长*宽*高 33.55mm*3.5mm*28.1mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3248110厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3248110数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 专用端子 PHOENIX CONTACT 3248110 3248110数据手册

3248110封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ ¥ 10.4312
库存: 492
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 521.56
