3076442

产品分类: 端子 - 电线接头端子
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,大电流接线端子,UKH70-3L/N/FE,Conn High-Current Terminal Block 10 POS Screw T DIN Rail 192A
供应商型号: Q-3076442
供应商: 期货订购
标准整包数: 2
PHOENIX CONTACT 端子 - 电线接头端子 3076442

3076442概述

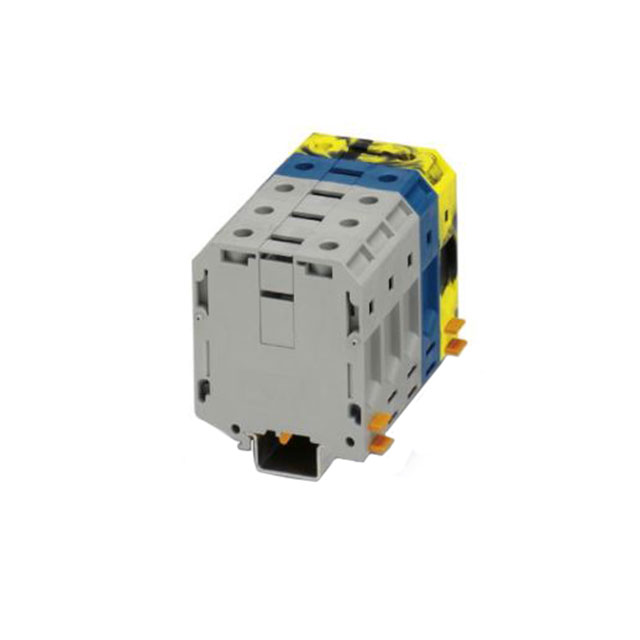

    高电流接线端子UKH 70-3L/N/FE(型号:3076442)技术手册

    产品简介


    高电流接线端子UKH 70-3L/N/FE是一款设计用于处理大电流的应用场合的专业连接装置。它采用螺丝连接方式,提供五位一体的连接点,最大能处理高达70平方毫米导线的电流。该产品主要应用于工业自动化、电力传输及配电系统等领域,确保电路系统的稳定性和安全性。

    技术参数


    - 连接方式:螺丝连接
    - 连接点数:5个
    - 导线横截面范围:16 mm² - 70 mm² 或者4 AWG - 2/0 AWG
    - 宽度:101.5 mm
    - 颜色:灰色/蓝色/黑黄色
    - 安装方式:NS 35/7.5、NS 35/15、NS 35/15-2.3、NS 32
    - 额定浪涌电压:8 kV
    - 污染等级:3级
    - 过电压类别:III类
    - 绝缘材料组别:I组
    - 最大负载电流:192 A(以70平方毫米导线为例)
    - 标称电流:192 A
    - 标称电压:1000 V
    - 相对绝缘材料温度指数(Elec., UL 746 B):130°C
    - 阻燃等级(DIN EN 60216-1):V0
    - 燃烧测试方法(DIN EN 60695-11-10):V0
    - 烟密度等级(NF F16-101, NF F10-102):I 2/F 2
    - 特定光学密度:通过
    - 烟气毒性:通过
    - 热量释放率:28 MJ/kg
    - 符合标准:IEC 60947-7-1、UL 94 V0
    - 兼容DIN轨:NS 35/7.5、NS 35/15、NS 35/15-2.3、NS 32

    产品特点和优势


    - 可靠的电缆连接:三重中心定位结构确保导体在长方体套筒基座中安全固定。
    - 低接触电阻:接触表面因肋状结构而具有极低的接触电阻。
    - 弹簧锁紧机制:由弹簧加载元件在压紧部分实现螺丝锁定,提高了安装便捷性和稳固性。

    应用案例和使用建议


    本产品适用于电力传输和分配系统的连接。实际应用中需要注意以下几点:
    - 在高压环境中,确保正确的浪涌电压设置。
    - 使用合适的工具(例如工具VDE-ISS 6)进行安装,防止因过度紧固导致部件损坏。
    - 确保每个连接点都牢固且均匀受力,以减少故障发生的可能性。

    兼容性和支持


    该产品设计用于与NS 35/7.5、NS 35/15、NS 35/15-2.3、NS 32标准的DIN轨兼容。此外,制造商还提供了详细的下载区域,其中包含连接铝制导线的注意事项及其他技术支持文档。

    常见问题与解决方案


    1. 问题:无法正确拧紧螺丝
    - 解决方案:使用合适的螺丝刀和规定的紧固扭矩(8 Nm至10 Nm),并按照制造商的安装指南操作。

    2. 问题:连接点处出现过热现象
    - 解决方案:检查连接点是否紧固,确保所有导线均正确连接,并考虑增加冷却措施或更换更细的导线。
    3. 问题:导线剥皮长度不合适
    - 解决方案:根据产品规格表中的指导,将导线剥皮长度调整为24 mm。

    总结和推荐


    总体而言,高电流接线端子UKH 70-3L/N/FE是处理大电流应用的理想选择。凭借其可靠的设计、出色的电气特性和卓越的安全性能,这款产品值得在各种高压环境下使用。强烈推荐在需要大电流连接的工业和电力应用场合中使用该产品。

3076442参数

参数
长*宽*高 70.5mm(长度)*101.5mm(宽度)
安装方式 螺纹安装
零件状态 在售
包装方式 散装

3076442厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3076442数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 端子 - 电线接头端子 PHOENIX CONTACT 3076442 3076442数据手册

3076442封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2+ ¥ 552.6491
20+ ¥ 547.7584
库存: 200
起订量: 2 增量: 2
交货地:
最小起订量为:2
合计: ¥ 1105.29
