2832962

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述: I/O-Modul - ILB ETH 24 DI16 DIO16-2TX
供应商型号: 277-3209-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2832962

2832962概述

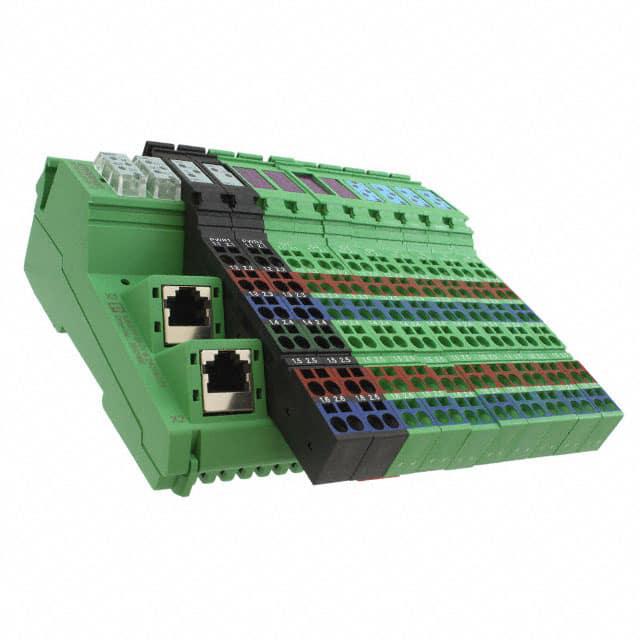

    # PHOENIX CONTACT ILB ETH 24 DI16 DIO16-2TX 技术手册解析

    产品简介


    产品名称: ILB ETH 24 DI16 DIO16-2TX
    型号: 2832962
    生产商: PHOENIX CONTACT Deutschland GmbH
    产品类型: 数字输入输出模块
    主要功能: 支持Modbus TCP/IP协议的现场总线系统,用于工业自动化控制。
    应用领域: 工业控制系统、能源管理、楼宇自动化等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 宽度 | 156 mm |
    | 高度 | 141.1 mm |
    | 深度 | 57 mm |
    | 重量 | 500 g |
    | 安装方式 | DIN导轨安装 |
    | 工作温度范围 | -25°C 至 60°C(操作),-25°C 至 85°C(存储/运输) |
    | 湿度范围 | 最大湿度85%,无冷凝 |
    | 空气压力范围 | 80 kPa 至 108 kPa(至海平面以上2000米) |
    | 防护等级 | IP20 |
    | 测试电压 | 输入/逻辑:500V AC 50Hz 1分钟 |
    输入区域/FE:500V AC 50Hz 1分钟 |
    逻辑/FE:500V AC 50Hz 1分钟 |
    | EMC合规性 | 符合EN 55011:1998+A1:1999标准,工业环境噪声排放 |
    | 振动测试 | 符合IEC 60068-2-6,5g振动耐受性 |
    | 冲击测试 | 符合IEC 60068-2-27:1997,25g冲击耐受性 |

    产品特点和优势


    特点
    - 高集成度: 模块集成了16个数字输入通道和16个数字输出通道,支持24V DC供电。
    - 灵活配置: 数字输入端口可以自由选择连接方式(两线制或三线制),数字输出支持短路及过载保护。
    - 高速响应: 数字输入的典型响应时间为500µs。
    - 多重认证: 获得CUL、UL以及防爆认证(CUL-EX LIS, UL-EX LIS),确保在危险环境中稳定运行。
    优势
    - 广泛的兼容性: 支持多种工业通信协议,简化与其他设备的集成。
    - 坚固耐用: 遵循严格的机械与电气测试标准,适用于恶劣的工作环境。
    - 经济高效: 集成度高,减少了对额外硬件的需求,降低了整体成本。

    应用案例和使用建议


    应用案例
    - 工业自动化: 可以作为PLC系统的扩展模块,广泛应用于工厂生产线监控与控制。
    - 能源管理系统: 在电力监控系统中,用于采集开关状态信息并执行远程操作。
    - 楼宇自动化: 监控灯光、空调等设备的状态,并进行智能调控。
    使用建议
    - 优化配置: 根据实际需求合理规划输入输出通道的分配,避免资源浪费。
    - 定期维护: 定期检查连接是否牢固,尤其是高频率切换的电路部分。
    - 环境适应: 在高温或高湿环境下,应采取适当的散热或除湿措施。

    兼容性和支持


    - 兼容性: 支持Modbus TCP/IP协议,可轻松集成到现有的工业网络中。
    - 技术支持: PHOENIX CONTACT提供全面的技术支持和服务,包括在线文档下载、电话咨询和技术培训。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 输出通道异常 | 检查接线是否正确,确认供电是否正常 |
    | 诊断寄存器显示传感器欠压 | 检查传感器电源电压是否符合要求 |
    | 设备无法正常联网 | 确认网络设置是否正确,重启设备后再尝试连接 |

    总结和推荐


    综合评估
    PHOENIX CONTACT的ILB ETH 24 DI16 DIO16-2TX是一款高性能、多功能的数字输入输出模块。其卓越的抗干扰能力和多样化的接口设计使其成为工业自动化领域的理想选择。
    推荐结论
    强烈推荐此产品用于需要高可靠性、多功能性的工业自动化项目中。无论是新项目开发还是现有系统的升级,它都能提供出色的性能表现和支持服务。

2832962参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2832962厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2832962数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他可编程器件 PHOENIX CONTACT 2832962 2832962数据手册

2832962封装设计

查看详情并下载
Symbol
Footprint
3D Model
