2737009

产品分类: 其他可编程器件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: Q-2737009
供应商: 期货订购
标准整包数: 1
PHOENIX CONTACT 其他可编程器件 2737009

2737009概述


    产品简介

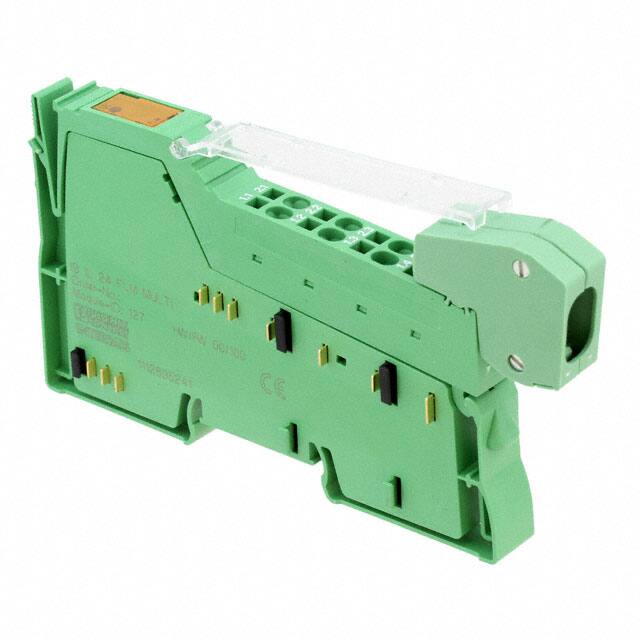

    IB IL 24 FLM MULTI-PAC 是一款由 PHOENIX CONTACT 提供的多功能模块化现场总线分支终端,专为在自动化系统中耦合 Fieldline M8 模块化本地总线设计。这款产品允许将 Fieldline M8 模块化的本地总线物理结构转换为 Inline 本地总线的物理结构,从而实现灵活且高效的分布式控制网络连接。其主要功能是作为分支节点用于连接 Fieldline M8 本地总线与 Inline 本地总线。IB IL 24 FLM MULTI-PAC 广泛应用于工业自动化领域,包括工厂自动化、过程控制、机器人及能源管理等行业。

    技术参数


    以下是该产品的关键技术参数和性能指标:
    | 参数 | 描述 |

    | 接口类型 | Inline 数据跳线 |
    | Fieldbus 系统 | Inline 本地总线,Fieldline 模块化 M8 本地总线 |
    | 传输速度 | 500 kBit/s |
    | 电源电压(US) | 24 V DC (额定值),最大电流消耗 6 A |
    | 通讯电源(UL) | 7.5 V DC,最大电流消耗 50 mA |
    | 宽度 | 12.2 mm |
    | 高度 | 134 mm |
    | 深度 | 71.5 mm |
    | 重量 | 43 g |
    | 工作温度范围 | -25°C 至 +55°C |
    | 存储/运输温度范围 | -25°C 至 +85°C |
    | 相对湿度范围 | 75%(平均值),偶尔可达 85% |
    | 防护等级 | IP20 |

    产品特点和优势


    1. 模块化设计:支持 Fieldline M8 模块化本地总线与 Inline 本地总线的无缝集成,便于构建复杂的工业网络架构。
    2. 高性能传输:采用铜导体实现稳定的 500 kBit/s 数据传输速率。
    3. 广泛适用性:支持多种工业环境条件,适应恶劣的工业条件如高温、高湿等。
    4. 紧凑设计:体积小巧,节省安装空间,易于部署。
    5. 高可靠性:符合 WEEE 和 RoHS 标准,确保环保合规性;并具备过流保护功能。

    应用案例和使用建议


    应用场景:
    1. 工厂生产线中,通过该模块可以将 Fieldline M8 模块化总线网络扩展至更多现场设备。
    2. 在过程控制系统中,用于分布式信号采集和远程控制。
    使用建议:
    - 安装时需注意电源电压匹配,避免过载运行。
    - 若设备部署在极端环境下(如高湿度或高温),可额外加装保护罩以延长使用寿命。
    - 建议定期检查连接点的牢固度,防止松动导致通信中断。

    兼容性和支持


    - 兼容性:IB IL 24 FLM MULTI-PAC 可与 PHOENIX CONTACT 的其他分支终端及配件(例如 IB IL 24 SEG/F-D-PAC 和 IB IL SCN-6 SHIELD)配合使用,形成完整的分布式控制系统。
    - 技术支持:PHOENIX CONTACT 提供详尽的产品文档和支持服务,包括在线帮助文档、用户手册以及技术咨询热线。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备无法正常通信 | 检查连接线缆是否正确插入并良好接触 |
    | 供电电压异常 | 验证电源输入是否稳定,调整到规定范围内 |
    | 连接点温度过高 | 减少负载或优化散热措施 |

    总结和推荐


    IB IL 24 FLM MULTI-PAC 是一款功能强大且可靠的工业现场总线分支终端,尤其适合需要灵活配置和高性能传输的自动化项目。凭借其模块化设计、广泛的适用性和稳定的工作性能,它成为众多工业领域的理想选择。总体而言,我们强烈推荐此产品给对高效、可靠通信有需求的企业和工程师。
    最终评分:⭐⭐⭐⭐⭐(5/5)
    推荐指数:★★★★★(5/5)

2737009参数

参数
最小工作供电电压 -
可编程类型 -
最大工作供电电压 -
长*宽*高 136.8mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 停产
包装方式 散装
