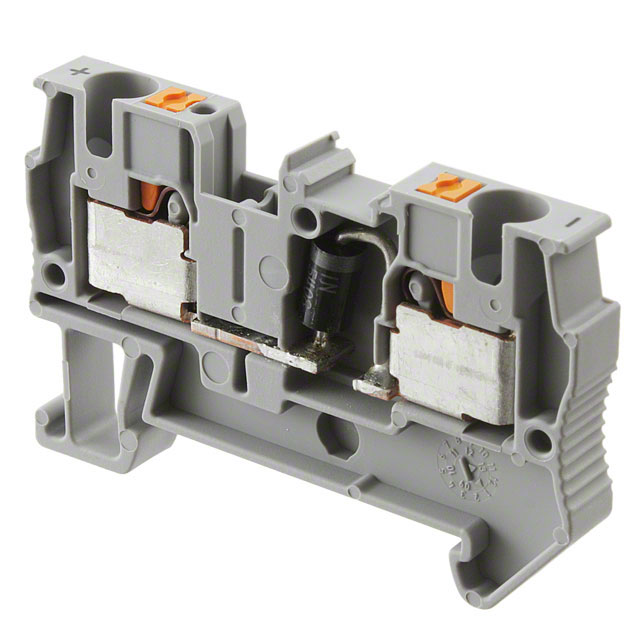

3212112

产品分类: 接线座- 隔板块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PT4-DIO1N5408/L-R,元件端子,菲尼克斯 元件接线排, PT 4-DIO 1N 5408/L-R系列, 单层, 灰色, 推入式端接, 1.5A
供应商型号: ET-3240902
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 接线座- 隔板块 3212112

3212112概述

    PIT 4-DIO 1N 5408/L-R 技术手册解析

    1. 产品简介


    产品类型:终端块连接器
    主要功能:用于电路连接,提供可靠且安全的连接点。
    应用领域:广泛应用于工业自动化、能源管理、楼宇自动化等领域,特别适用于需要高可靠性和稳定性的场合。

    2. 技术参数


    | 参数 | 值 |

    | 连接类型 | 腿弹簧连接 |
    | 导体横截面积(实心) | 0.2 mm² - 6 mm² |
    | 导体横截面积(绞合线) | 0.2 mm² - 4 mm² |
    | AWG(实心) | 24 - 10 |
    | AWG(绞合线) | 24 - 10 |
    | 额定电流 | 1.5 A |
    | 额定电压 | 800 V |
    | 最大负载电流 | 1.5 A |
    | 额定冲击电压 | 8 kV |
    | 污染等级 | 3 |
    | 冲击电压类别 | III |
    | 绝缘材料等级 | I |
    | 长度 | 56 mm |
    | 宽度 | 6.2 mm |
    | 高度(NS 35/7.5) | 36.5 mm |
    | 高度(NS 35/15) | 44 mm |

    3. 产品特点和优势


    - 高可靠性:采用1N 5408二极管,具有1000 V的反向电压和1.5 A的最大连续电流,确保了连接的稳定性和耐用性。
    - 广泛适用性:支持从0.2 mm²到6 mm²的导体横截面积,适用于多种不同规格的导线连接。
    - 兼容性强:支持NS 35/7.5和NS 35/15两种高度的DIN轨安装,方便集成于不同的工业环境中。
    - 安全性:符合RoHS和WEEE标准,环保无害。

    4. 应用案例和使用建议


    - 应用案例:该终端块常用于自动化控制系统中的传感器信号处理,如工厂自动化生产线中的光电传感器、温度传感器等。
    - 使用建议:
    - 在进行安装时,确保所有导线都正确固定,避免松动导致接触不良。
    - 根据具体的应用需求选择合适的导线规格,以确保最大负载电流不超过额定值。
    - 定期检查连接点是否有腐蚀或其他损坏迹象,及时更换有问题的部件。

    5. 兼容性和支持


    - 兼容性:此产品可与多种Phoenix Contact品牌的终端块配件和工具配合使用,提供全面的解决方案。
    - 支持和维护:厂商提供详尽的技术文档和在线技术支持,确保用户能够轻松获取所需信息并解决问题。

    6. 常见问题与解决方案


    - 问题1:如何选择合适的导线?
    - 解决方案:根据系统的电流需求和导线长度选择合适的导线规格,确保横截面积满足最小和最大要求。
    - 问题2:如何确保连接可靠?
    - 解决方案:使用腿弹簧连接方式,确保导线牢固连接,定期检查连接点是否松动或腐蚀。

    7. 总结和推荐


    综上所述,PIT 4-DIO 1N 5408/L-R 是一款具备高可靠性、广泛应用范围和良好兼容性的终端块连接器。它在工业自动化领域有着重要的应用价值,特别是在需要高可靠性和稳定性的场合。鉴于其出色的性能和广泛的兼容性,强烈推荐用户选用这款产品。

3212112参数

参数
长*宽*高 56mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装

3212112厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212112数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 隔板块 PHOENIX CONTACT 3212112 3212112数据手册

3212112封装设计

查看详情并下载
Symbol
Footprint
3D Model
