2897253

产品分类: 总线模块
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,数字量模块,IBIL24DO16-ME,Phoenix Contact PLC输入输出模块 PLC输入输出模块, 数字输出
供应商型号: 277-3137-ND
供应商: Digi-Key
标准整包数: 1

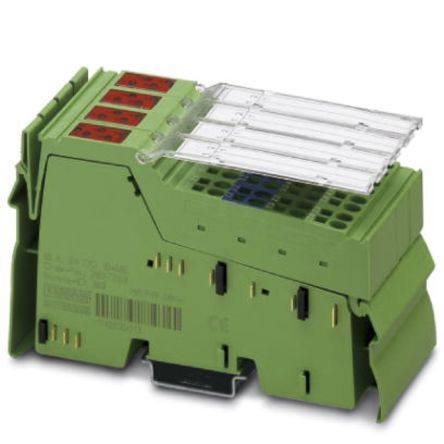

PHOENIX CONTACT 总线模块 2897253

2897253概述


    产品简介


    IB IL 24 DO 16-ME 数字输出终端
    IB IL 24 DO 16-ME 是由 PHOENIX CONTACT 生产的一款适用于机器编辑(Machine Edition)的数字输出终端。这款终端集成了一系列连接器和标签字段,具备16个独立的输出通道,支持24V直流电压供电,单通道最大电流为500mA,具有2线和3线连接方式选择。该产品广泛应用于工业自动化控制系统中,特别是在需要高效、可靠数字信号输出的应用场合。

    技术参数


    | 类别 | 参数 |

    | 宽度 | 48.8 mm |
    | 高度 | 119.8 mm |
    | 深度 | 71.5 mm |
    | 重量 | 130 g |
    | 工作温度范围 | -25 °C 至 55 °C |
    | 存储/运输温度范围 | -25 °C 至 85 °C |
    | 相对湿度(操作) | 10% 至 95% |
    | 相对湿度(存储/运输) | 10% 至 95% |
    | 空气压力(操作) | 70 kPa 至 106 kPa |
    | 空气压力(存储/运输) | 70 kPa 至 106 kPa |
    | 防护等级 | IP20 |
    | 保护等级 | III, IEC 61140, EN 61140, VDE 0140-1 |
    | 测试电压 | 500 V AC 50 Hz 1 min |
    | 输出名称 | 数字输出 |
    | 输出电压 | 24 V DC |
    | 最大输出电流(每通道) | 500 mA |
    | 最大输出电流(整模块) | 8 A |
    | 额定负载(感性) | 12 W |
    | 额定负载(灯泡) | 12 W |
    | 额定负载(电阻) | 12 VA |

    产品特点和优势


    1. 高可靠性:该产品具有出色的短路和过载保护功能,确保输出的安全稳定。
    2. 广泛的适应性:支持2线和3线连接方式,可以适应不同的布线需求。
    3. 高效通信:通过INTERBUS系统,传输速度可达500 kBaud,提供高效可靠的通信。
    4. 便捷维护:配备有方便的插拔连接器和标签字段,便于日常维护和标识管理。
    5. 紧凑设计:小巧的体积和模块化的设计使得安装和集成更加简单。

    应用案例和使用建议


    应用案例
    该数字输出终端广泛应用于各种工业自动化场景中,例如工厂生产线上的传感器控制、PLC(可编程逻辑控制器)系统输出等。尤其在需要快速响应、精准控制的应用中表现出色。
    使用建议
    1. 合理布局:在安装时,考虑到该产品的散热性能,应确保足够的空间以利于空气流通。
    2. 电源管理:确保稳定的输入电源,避免电压波动影响设备正常运行。
    3. 定期检查:对于长期工作的环境,定期进行线路和接头的检查,确保设备正常运行。

    兼容性和支持


    IB IL 24 DO 16-ME 设备与其他同类产品兼容,如需进一步技术支持,可通过电话或访问官网获取帮助。

    常见问题与解决方案


    1. 问题:设备无法启动
    - 解决方案:检查电源输入是否正常,确认电缆连接无误,查看电源指示灯状态。
    2. 问题:输出信号不稳定
    - 解决方案:确认负载是否符合额定要求,检查输出线路是否有松动或接触不良的情况。
    3. 问题:设备报警
    - 解决方案:检查设备是否出现过载或短路现象,查看LED显示错误代码并根据手册对应故障代码进行处理。

    总结和推荐


    IB IL 24 DO 16-ME 数字输出终端凭借其出色的性能、易于维护的特点以及广泛的应用场景,使其成为工业自动化控制领域的理想选择。强烈推荐给正在寻找高性能、高可靠性的数字输出解决方案的用户。

2897253参数

参数
数据速率 -
天线形式 -
芯片平台 -
工作电流 -
工作电压 -
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

2897253厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2897253数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 总线模块 PHOENIX CONTACT 2897253 2897253数据手册

2897253封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 196.1336 ¥ 1641.3931
库存: 4
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 1641.39
