2861577

产品分类: 模拟前端(AFE)
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,模拟量模块,IBILAI2/SF-230-PAC,Phoenix Contact 端子排 端子块, 模拟输入, 用于传统传感器
供应商型号: 277-3171-ND
供应商: Digi-Key
标准整包数: 1
PHOENIX CONTACT 模拟前端(AFE) 2861577

2861577概述

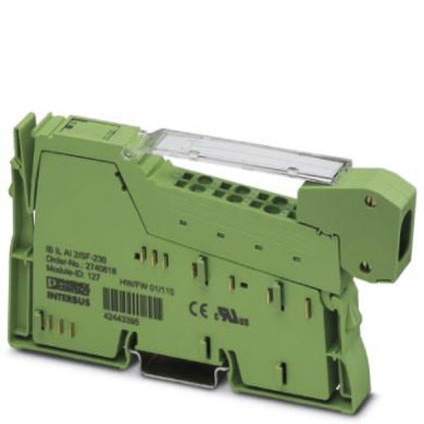

    # PHOENIX CONTACT IB IL AI 2/SF-230-PAC 技术手册综述

    产品简介


    产品类型:模拟输入终端模块
    主要功能:用于连接传统传感器以采集电流和电压信号
    应用领域:工业自动化、过程控制、楼宇自动化等领域

    技术参数


    - 尺寸:
    - 宽度:12.2 mm
    - 高度:136.8 mm
    - 深度:71.5 mm
    - 重量:47 g
    - 安装方式:DIN导轨安装
    - 工作环境:
    - 运行温度:-25°C 至 55°C
    - 存储/运输温度:-25°C 至 85°C
    - 相对湿度(运行):10% 至 95%
    - 空气压力(运行):70 kPa 至 106 kPa(海拔3000米以内)
    - 防护等级:IP20
    - 保护等级:III,符合IEC 61140, EN 61140, VDE 0140-1标准
    - 电源电压:
    - 输入:24 V DC
    - 输出:5 V DC,7.5 V DC
    - 通信速率:500 kbps
    - 模拟输入:
    - 通道数:2个(单端)
    - 信号类型:0-20 mA, 4-20 mA, 20 mA, 0-10 V, 10 V
    - 输入阻抗:220 kΩ(电压输入),50 Ω(电流输入)
    - 转换时间:120 μs/通道
    - 分辨率:16位

    产品特点和优势


    - 高精度测量:测量精度高达0.02%,确保数据准确性
    - 快速数据采集:具有超快的数据采集速度
    - 优秀的噪声抑制和共模抑制:有效减少干扰
    - 多线连接:支持多线连接,提高灵活性
    - 自动接地连接:当终端模块安装到DIN导轨时,可以自动接触接地导体

    应用案例和使用建议


    应用案例
    这款模拟输入终端模块广泛应用于工业自动化系统中,用于采集来自压力传感器、温度传感器等传统传感器的信号。例如,在楼宇自动化系统中,它可以连接温湿度传感器,以实时监测环境参数。
    使用建议
    - 电缆选择:根据具体的应用需求,选择合适的电缆类型(如屏蔽电缆)以减少外界干扰
    - 环境适应性:考虑到模块的工作环境可能较宽泛,建议在选择位置时避免高温、潮湿及剧烈震动的区域
    - 维护:定期检查模块连接部位是否松动,及时更换损坏的配件

    兼容性和支持


    - 兼容性:与多种PLC和工业控制系统兼容
    - 支持:制造商提供详尽的技术文档和在线支持,包括用户手册、安装指南、故障排除手册等

    常见问题与解决方案


    1. 问题:模块无法正常工作
    - 解决方案:检查电源连接是否正确,确保所有连接紧固无误。
    2. 问题:测量值不准确
    - 解决方案:重新校准模块,或者检查是否有外部干扰因素影响信号传输。
    3. 问题:信号传输不稳定
    - 解决方案:确认电缆质量,考虑更换为屏蔽电缆,同时检查终端接地点是否稳固。

    总结和推荐


    综合评估:PHOENIX CONTACT的IB IL AI 2/SF-230-PAC模拟输入终端模块具备高精度、高稳定性的测量能力,且设计紧凑、易于安装。它能够胜任各种严苛环境下的测量任务,适合于各类工业自动化项目。其优良的性能和广泛的兼容性使其在市场上具有较强的竞争力。
    推荐:鉴于其出色的表现和可靠的支持体系,我们强烈推荐此款产品给需要高性能模拟输入模块的应用场景。

2861577参数

参数
位数 -
通道数 -
电压-电源,模拟 -
电压 - 电源,数字 -
分辨率 -
额定功率 -
采样率 -
长*宽*高 136.8mm*12.2mm*71.5mm
安装方式 DIN导轨安装
零件状态 在售

2861577厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2861577数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 模拟前端(AFE) PHOENIX CONTACT 2861577 2861577数据手册

2861577封装设计

查看详情并下载
Symbol
Footprint
3D Model
