1984714

厂牌: PHOENIX CONTACT

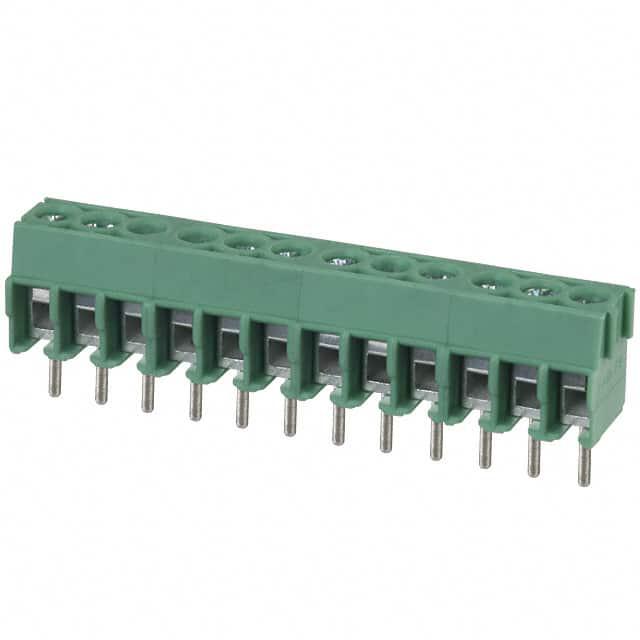

产品描述: 菲尼克斯,PT1,5/12-3,5-H,PCB端子,Conn PC Terminal Block 12 POS 3.5mm Solder ST Thru-Hole 17.5A
供应商型号: 6488793
供应商: 欧时
标准整包数: 1
PHOENIX CONTACT 接线座- 接头/插头和插口 1984714

1984714概述


    产品简介


    本文介绍了PHOENIX CONTACT公司的PT系列终端块。这一系列产品以其可靠的螺丝连接技术和高度灵活的导线保护功能而著称。这些终端块体积小巧紧凑,且具有充裕的夹紧空间,使得它们在各种应用场合下非常实用且多功能。PT 1.5系列不仅适用于PCB(印刷电路板),还可以作为插件版本使用。其中,PT 1.5-PVH-3.5型号提供了两种集成插头方向,极大提升了用户的灵活性,同时减少了库存和处理需求。

    技术参数


    - 间距:3.5毫米
    - 孔径:1.2毫米
    - 针尺寸:直径0.9毫米
    - 额定电压:160伏特至400伏特
    - 额定冲击电压:2.5千伏
    - 额定电流:17.5安培
    - 最大载流能力:17.5安培
    - 连接能力:支持0.2到1.5平方毫米的导体
    - 安装螺丝:M2
    - 扭矩:0.25牛米
    - 绝缘材料:PA(聚酰胺)
    - 阻燃等级:UL 94 V0
    - 认证数据:UL/CUL 和 CSA认证

    产品特点和优势


    - 高可靠性:PT系列终端块采用经过验证的螺丝连接技术,确保稳定可靠的操作。
    - 多用途:可作为PCB终端块或插件版本使用,适用于多种不同的应用场景。
    - 灵活性:PT 1.5-PVH-3.5型号支持两种插头方向,极大地提高了用户的灵活性。
    - 高安全性:符合IEC/DIN VDE标准,具备II类污染等级和III类冲击电压等级,提供更高的安全防护。

    应用案例和使用建议


    - 电路板连接:PT系列终端块非常适合用于印刷电路板上的导线连接,简化了电路设计和组装过程。
    - 工业自动化:由于其紧凑的设计和坚固的结构,PT系列终端块广泛应用于工业自动化领域。
    - 电力系统:PT系列终端块具备较高的额定电压和电流能力,适合电力系统的各类连接需求。
    使用建议:
    - 在选择PT系列终端块时,需要根据具体的应用环境选择合适的型号,例如PT 1.5-PVH-3.5型号在空间受限的情况下表现优异。
    - 为了提高安全性,建议定期检查螺丝连接的紧固程度,并确保导线连接稳固。

    兼容性和支持


    - 兼容性:PT系列终端块可以与PST 1.0-3.5系列的插针条配合使用,以实现更加便捷的组装和拆卸。
    - 技术支持:PHOENIX CONTACT公司提供全面的技术支持和售后服务,包括软件支持工具如COMBICON Select,帮助用户从设计到采购全过程的支持。

    常见问题与解决方案


    - 问题:螺丝松动。
    - 解决方案:使用专用螺丝刀进行拧紧,并按照规定的扭矩值操作。
    - 问题:导线难以插入。
    - 解决方案:确保导线正确剥离并调整到适当的长度后再尝试插入。

    总结和推荐


    PT系列终端块凭借其出色的性能和灵活的设计,成为电子设备连接的理想选择。无论是工业自动化还是电力系统应用,其卓越的安全性和可靠性都使其在市场上具有很强的竞争力。因此,强烈推荐在相关项目中使用PT系列终端块,以确保电路的稳定运行和长期可靠性。

1984714参数

参数
长*宽*高 7.55mm(长度)*13.65mm(高度)
安装方式 螺纹安装,通孔安装
零件状态 在售
包装方式 盒装,散装

1984714厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1984714数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1984714 1984714数据手册

1984714封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.7127 ¥ 22.9221
100+ $ 2.6098 ¥ 22.053
500+ $ 2.4941 ¥ 21.0753
库存: 40
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 22.92
