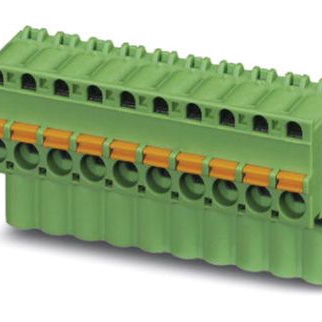

1909799

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FKCVR2,5/10-ST,PCB插拔式连接器,Phoenix Contact 5mm间距10p插拔式接线端子 插头, FKCVR 2.5/10-ST系列, 630 V, 弹簧式接线端子, 绿色
供应商型号: Q-1909799
供应商: 期货订购
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1909799

1909799概述

    电子元器件产品技术手册解析
    本文将对一款名为FKCVR 2,5/10-ST的印刷电路板连接器进行详细解析,从产品简介到技术参数、产品特点与优势、应用案例与使用建议、兼容性和支持、常见问题与解决方案等方面进行全面探讨。

    产品简介


    产品类型:印刷电路板连接器
    主要功能:用于PCB上的导线连接,支持快速导线连接,适用于多种电子设备。
    应用领域:广泛应用于工业自动化控制、通信设备、电源系统等领域。

    技术参数


    | 参数 | 值 |

    | 额定电流(IN) | 12 A |
    | 额定电压(III/2) | 320 V |
    | 最大负载电流 | 12 A |
    | 导体横截面积(实心/绞合) | 0.2 mm² ~ 2.5 mm² |
    | 连接方式 | 弹簧夹式连接 |
    | 色彩选择 | 绿色 |
    | 绝缘材料 | PA(聚酰胺) |
    | 燃烧等级(UL 94) | V0 |
    | 尺寸 | 尺寸 a 45 mm,间距 5 mm |

    产品特点和优势


    - 快速导线连接:通过弹簧夹式连接设计,确保快速而稳定的连接。
    - 导体接入方便:可在插头编码侧插入导体,提升操作便捷性。
    - 多用途测试端子:提供两个用于容纳2 mm Ø测试针或2.3 mm Ø测试插头的测试端子,方便测试。
    应用案例与使用建议
    在实际应用中,这款连接器常用于工业控制系统中,连接各类传感器和执行器。建议在安装时注意正确选择导线横截面,确保与连接器的额定值匹配。同时,在测试过程中使用适当的测试工具可以提高测试效率和准确性。

    兼容性和支持


    该连接器具有广泛的认证,如UL、VDE、IECEE CB等,证明其具备高可靠性和安全性。此外,它与一系列相关配件(如编码元件、标记卡片、螺丝刀工具等)兼容,这些配件可进一步增强系统的灵活性和便利性。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 导线难以插入 | 检查导线横截面是否符合规格,使用正确的剥线长度。|
    | 测试接触不良 | 确保使用正确尺寸的测试针或测试插头。 |
    | 连接器过热 | 检查连接的导线是否超过最大载流能力。 |

    总结和推荐


    总体来看,FKCVR 2,5/10-ST连接器是一款设计优良、性能稳定的产品。其快速连接特性、简便的操作和广泛的适用范围使其成为众多电子设备中不可或缺的组件。对于需要高效连接解决方案的应用场合,强烈推荐使用该连接器。

1909799参数

参数
长*宽*高 50.1mm*50.1mm*26.6mm
安装方式 弹簧安装,推入式,自由悬挂,螺纹安装
零件状态 在售

1909799厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1909799数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1909799 1909799数据手册

1909799封装设计

查看详情并下载
Symbol
Footprint
3D Model
