3209550

厂牌: PHOENIX CONTACT

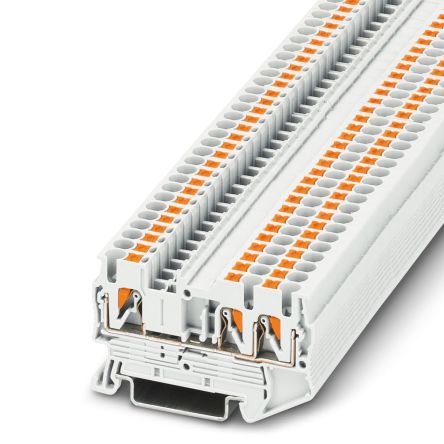

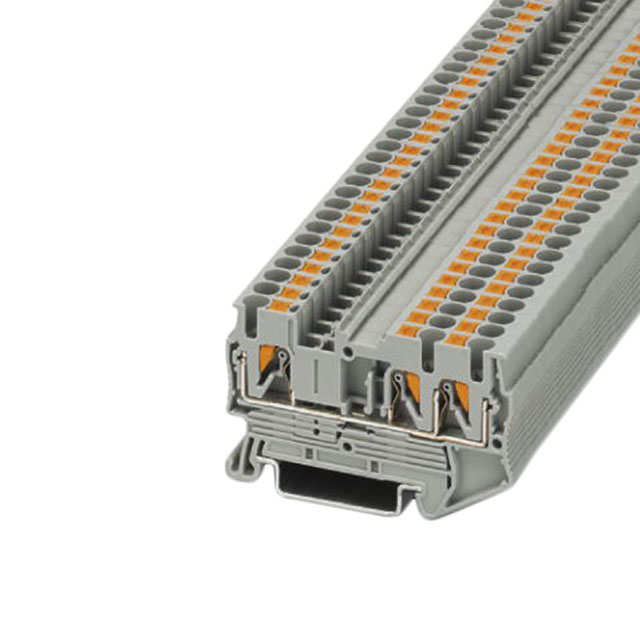

产品描述: 菲尼克斯 元件接线排, PT 2.5-TWIN WH系列, 白色, 推入式端接, 24A
供应商型号: 2072875
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- Din 轨道/通道 3209550

3209550概述

    电子元器件产品技术手册解析:PT 2.5-TWIN WH Feed-through Terminal Block

    产品简介


    PT 2.5-TWIN WH是一种穿通式终端块(feed-through terminal block),主要用于实现电路的连接与分配。该终端块广泛应用于铁路行业、机器制造、工厂工程和过程工业等领域。其基本功能是通过Push-in连接方法将不同线径的导线安全可靠地连接起来。

    技术参数


    - 额定电压:800 V
    - 额定电流:24 A
    - 连接方式:Push-in连接
    - 导线线径:0.14 mm² 至 4 mm² 或 AWG 26 至 12
    - 宽度:5.2 mm
    - 高度:35.2 mm(适用于NS 35/7.5)/ 44 mm(适用于NS 35/15)
    - 绝缘材料:PA,符合UL 94 V0标准
    - 污染等级:3级
    - 过电压类别:III类
    - 最大负载电流:30 A(使用4 mm²导线时)
    - 标准认证:IEC 60947-7-1, UL 94 V0, DNV GL, BV, LR, NK, ABS, IECEE CB Scheme, VDE Zeichengenehmigung, EAC, RS, IECEx, ATEX, UL Recognized, cUL Recognized, EAC Ex, cULus Recognized

    产品特点和优势


    - 系统特性:具备CLIPLINE完整的系统特征,便于操作和无工具接线。
    - 紧凑设计:采用前接线设计,能够在空间有限的地方进行布线。
    - 双重功能轴:除了测试功能外,还提供额外的测试连接点。
    - 铁路应用测试:已经过严格的铁路应用测试验证。

    应用案例和使用建议


    - 应用案例:这款终端块适合用于高压电路和复杂工业环境中,如铁路信号控制系统、工厂自动化系统等。
    - 使用建议:
    - 在连接导线时,应确保导线的剥皮长度为8 mm到10 mm。
    - 当导线截面积小于2.5 mm²时,应使用带塑料套筒的TWIN接头,以确保稳定可靠的连接。

    兼容性和支持


    - 兼容性:该终端块适用于NS 35/7.5 和 NS 35/15导轨安装。与多种认证标准兼容,包括国际和地区的相关认证。
    - 支持和维护:制造商提供详尽的技术文档和在线技术支持服务,有助于快速解决安装和使用过程中可能遇到的问题。

    常见问题与解决方案


    - 问题1:如何正确剥线?
    - 解决方案:按照标准规定,剥线长度应在8 mm到10 mm之间。

    - 问题2:如何判断是否超过最大负载电流?
    - 解决方案:通过监测设备运行温度和参考设备手册中的最大负载电流限制值来判断。

    总结和推荐


    PT 2.5-TWIN WH终端块以其高可靠性和多功能性,在工业领域拥有广泛的应用前景。它不仅具备优异的电气特性,还经过了严苛的认证测试,确保在高压、高频和恶劣环境下也能保持稳定性能。总体来看,这款产品非常值得推荐用于各类工业控制系统的安装与维护中。

3209550参数

参数
长*宽*高 60.5mm*5.2mm*35.2mm
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 盒装
