1658053

厂牌: PHOENIX CONTACT

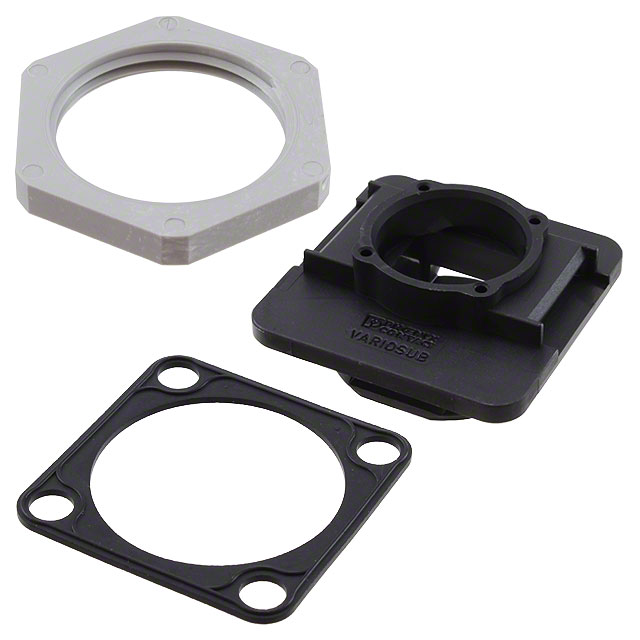

产品描述: 菲尼克斯,VS-08-A-RJ45/MOD-1-R-IP67BK,面板安装框架,RJ45 Receptacles 面板安装 36mm*36mm*16.35mm
供应商型号: 651-1658053
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT D-Sub/D形连接器 - 配件 1658053

1658053概述

    RJ45 面板安装框架:技术手册概览
    本技术手册旨在介绍一款由Phoenix Contact生产的RJ45面板安装框架(型号:VS-08-A-RJ45/MOD-1-R-IP67 BK),适用于各类工业和商业应用。以下是该产品的详细介绍,包括技术参数、产品特点、应用场景及支持信息。

    1. 产品简介


    类型:面板安装框架
    主要功能:提供标准RJ45接口的模块化插入空间
    应用领域:广泛应用于工业自动化、楼宇自动化、数据中心等领域

    2. 技术参数


    | 项目 | 规格 |

    | 产品类型 | 面板安装框架 |
    | 连接类型 | RJ45 |
    | 数量 | 单个插槽 |
    | 安装方式 | 前面板安装 |
    | 防护等级 | IP65/IP67 |
    | 工作温度 | 操作:-20°C 至 70°C |
    存储/运输:-40°C 至 70°C |
    安装:-5°C 至 55°C |
    | 插入/拔出周期 | ≥ 1000次 |
    | 尺寸 | 宽度:36mm;高度:36mm |
    深度:16.5mm |
    | 重量 | 9.74g(含包装) |
    | 材料 | 主体:塑料 |
    接触表面:金/镍 |
    密封材料:NBR |

    3. 产品特点和优势


    - 高防护等级:具备IP65/IP67防护等级,能够抵御灰尘和水浸,适用于严苛环境。
    - 耐用性:具有超过1000次的插入/拔出周期,使用寿命长。
    - 标准化接口:采用RJ45接口,便于集成到现有的网络基础设施中。
    - 材料选择:主体材料为阻燃塑料,确保安全性。
    - 安装简便:设计为前面板安装,便于快速安装和维护。

    4. 应用案例和使用建议


    应用案例:
    - 工业自动化:用于传感器和控制器的网络连接。
    - 楼宇自动化:作为智能建筑中网络布线的一部分。
    - 数据中心:提供可靠的网络接入点。
    使用建议:
    - 在潮湿或灰尘较多的环境中使用时,应确保密封圈完好无损。
    - 在安装过程中,根据具体的面板尺寸和厚度,调整好相应的安装孔位置,以确保稳固安装。
    - 定期检查插入/拔出周期数,以保证长期可靠性。

    5. 兼容性和支持


    - 兼容性:该面板安装框架支持标准RJ45模块化插座,兼容市场上多数模块化插入件。
    - 支持:用户可以通过制造商官网获取详细的技术文档和支持服务。

    6. 常见问题与解决方案


    - 问题1:安装孔不匹配
    解决方案:请核对安装孔的具体尺寸,并根据需要进行调整或替换合适规格的安装框架。

    - 问题2:密封性能下降
    解决方案:检查并更换磨损的密封圈,确保良好的防护性能。

    7. 总结和推荐


    综上所述,这款RJ45面板安装框架以其高防护等级、耐用性和标准化接口,在工业和商业应用中表现出色。其便捷的安装和广泛的兼容性使其成为构建稳定可靠网络系统的理想选择。强烈推荐使用。
    本文基于Phoenix Contact官方网站提供的产品技术手册整理而成。如需更详细的规格和技术信息,请访问[Phoenix Contact官网](https://www.phoenixcontact.com/us/products/1658053)。

1658053参数

参数
配套使用/相关产品 RJ45 Receptacles
针脚数 -
配件类型 -
长*宽*高 36mm*36mm*16.35mm
安装方式 面板安装
零件状态 在售
包装方式 散装
