1700841

厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 1700841
供应商: Master
标准整包数: 5

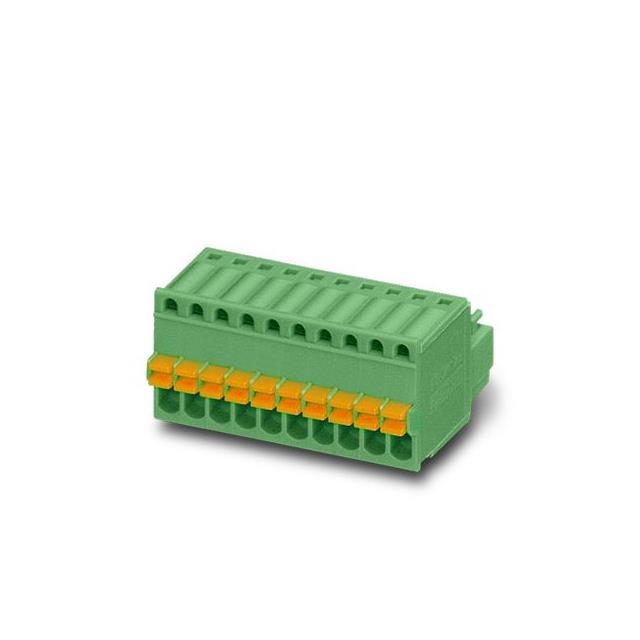

PHOENIX CONTACT 接线座- 接头/插头和插口 1700841

1700841概述

    FK-MC 0,5/10-ST-2,5 BK 技术手册解析

    产品简介


    FK-MC 0,5/10-ST-2,5 BK 是一款弹簧夹式印刷电路板连接器,主要用于工业自动化和控制系统中。它具有10个位置,每个位置可承载最大4A的电流,适用于小型电子模块和设备的连接。该连接器采用Tin镀层接触表面,确保可靠的电气连接和良好的防腐蚀性能。

    技术参数


    - 连接器类型:弹簧夹式印刷电路板连接器
    - 标称电流:4 A
    - 位置数量:10
    - 间距:2.5 mm
    - 颜色:黑色
    - 镀层材料:Tin(锡)
    - 最小导线截面(实心):0.14 mm²
    - 最大导线截面(实心):0.5 mm²
    - 最小导线截面(绞合线):0.14 mm²
    - 最大导线截面(绞合线):0.5 mm²
    - 导线横截面(带套管无塑料护套)(绞合线):0.25 mm² 到 0.5 mm²
    - 最小AWG导线:26
    - 最大AWG导线:20
    - 绝缘等级(UL/CUL):28 到 20
    - 工作电压(VDE):100 V
    - 工作电压(其他认证):125 V

    产品特点和优势


    - 高效连接:FK-MC 0,5/10-ST-2,5 BK 采用弹簧夹设计,提供了高效且稳固的电气连接。
    - 多功能性:能够连接各种不同规格的导线,适用于多种应用场景。
    - 高可靠性:通过多个国际认证标准,确保连接器在各种环境下的稳定性和可靠性。
    - 抗腐蚀性:Tin镀层提高了连接器的抗腐蚀性能,延长了使用寿命。

    应用案例和使用建议


    - 应用场景:工业自动化设备、测量和控制装置、电源管理系统。
    - 使用建议:在安装过程中应确保所有接线正确、紧密连接,以避免接触不良。对于高频信号的应用,应选择更专业的连接器,如高频弹簧夹式连接器。

    兼容性和支持


    - 兼容性:该连接器与其他Phoenix Contact公司的相关产品兼容,例如MCV 0,5/...-G-2,5 THT等。
    - 支持和服务:制造商提供详细的用户文档和技术支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - 问题:导线连接不稳定。
    - 解决方案:检查导线是否正确插入并压紧;必要时重新压接或更换新的连接器。
    - 问题:连接器接触不良。
    - 解决方案:清洁连接器接触面,并确保导线没有松动;如果问题持续存在,建议更换新的连接器。


    总结和推荐


    FK-MC 0,5/10-ST-2,5 BK 是一款高效可靠的印刷电路板连接器,具有广泛的应用范围和高性价比。对于需要高可靠性和稳定性的工业应用来说,该连接器是一个理想的选择。我们强烈推荐此产品给寻求高性能连接解决方案的工程师和制造商。
    以上是对FK-MC 0,5/10-ST-2,5 BK 的全面解析,希望能够为您提供有价值的参考。

1700841参数

参数
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1700841厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1700841数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1700841 1700841数据手册

1700841封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 12.6222 ¥ 104.9484
25+ $ 12.426 ¥ 103.3171
50+ $ 12.031 ¥ 99.9799
100+ $ 11.911 ¥ 97.5388
250+ $ 11.8477 ¥ 97.0205
500+ $ 11.7949 ¥ 96.5885
1000+ $ 11.7949 ¥ 96.5885
库存: 50
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 524.74
直接购买
加入购物车
