2744694

产品分类: D-Sub 连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 D-Sub连接器, SUBCON-PLUS-CAN系列, 母座, DB9针, 电缆安装, 直向主体
供应商型号: 9401350
供应商: 海外现货
标准整包数: 1

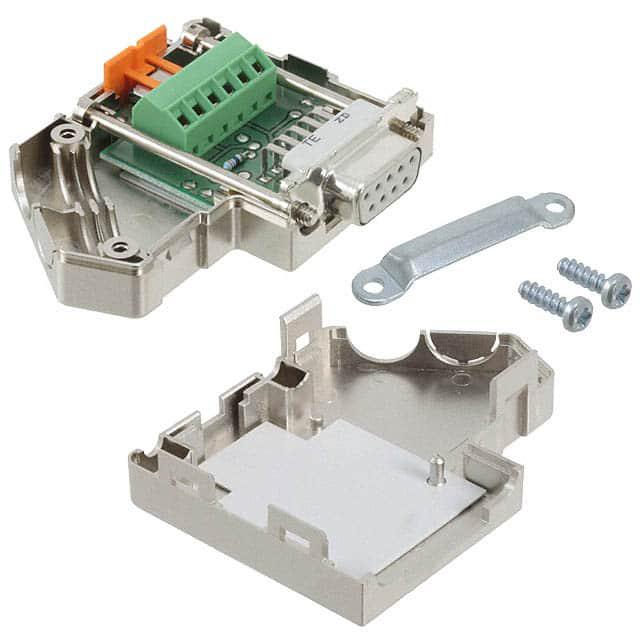

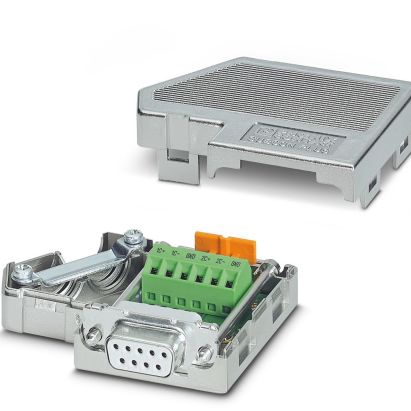

PHOENIX CONTACT D-Sub 连接器 2744694

2744694概述

    SUBCON-PLUS-CAN 技术手册

    1. 产品简介


    产品名称: SUBCON-PLUS-CAN
    产品型号: 2744694
    制造商: PHOENIX CONTACT Deutschland GmbH
    网址: [Phoenix Contact](http://www.phoenixcontact.de)
    产品类型: D-SUB连接器
    主要功能:
    - 支持CAN、CANopen、SafetyBus-p协议
    - 最大传输速率为1 Mbps
    - 内置可切换的120Ω终端电阻
    - 配备滑动开关,用于控制终端电阻的开启与关闭
    - 9针女性连接器设计
    应用领域:
    - 汽车工业
    - 工业自动化
    - 网络通信系统

    2. 技术参数


    - 额定电压: 60 V AC/DC
    - 额定电流: 1 A
    - 最大插拔循环次数: > 200次
    - 最大电缆直径: 10 mm
    - 最小电缆直径: 6 mm
    - 螺钉固定规格: 4-40 UNC
    - 紧固扭矩: 0.4 Nm
    - 工作温度范围: -20 °C 到 75 °C
    - 外壳材料: ABS(阻燃),金属涂层
    - 连接器类型: D-SUB插座
    - 导线截面积: 固体芯:最小0.14 mm²,最大1.5 mm²;绞合芯:最小0.14 mm²,最大1 mm²
    - AWG/Kcmil: 最小26,最大16
    - 剥线长度: 5 mm
    - 认证: CUL、GOST、UL

    3. 产品特点和优势


    产品特点:
    - 高耐久性:超过200次的插拔循环,保证长期稳定运行。
    - 广泛的工作温度范围:从-20 °C到75 °C,适应多种恶劣环境。
    - 易于安装:配备可切换的终端电阻,方便在不同应用场景中使用。
    - 高传输速率:最高可达1 Mbps,适用于高速数据传输。
    - 多种导线兼容:支持不同类型的导线,提高了使用的灵活性。
    产品优势:
    - 可靠性高:高质量的制造材料和严格的测试标准确保了长期的可靠性。
    - 易于维护:内置可切换终端电阻,简化了维护过程。
    - 兼容性强:适用于多种工业协议和标准,增强了产品的适用性。
    - 安全性好:通过多项国际认证,确保使用安全。

    4. 应用案例和使用建议


    应用场景:
    - 自动化控制系统中的数据传输:该产品广泛应用于各种工业自动化控制系统,如汽车制造生产线和机器人系统中。
    - 交通运输系统:在交通工具(如地铁、公交车)的网络通信中也有所应用。
    - 环境监测系统:可用于环境监测设备的数据采集和传输。
    使用建议:
    - 在选择电缆时,请确保电缆直径在6mm至10mm之间,并符合相应的导线截面积要求。
    - 根据不同的应用需求,合理设置终端电阻的开启状态。
    - 在安装过程中,注意保持紧固扭矩在0.4 Nm范围内,以确保连接的稳固性。

    5. 兼容性和支持


    兼容性:
    - 本产品可以与其他标准的D-SUB连接器和相关设备兼容使用。
    - 兼容多种工业总线协议:如CAN、CANopen、SafetyBus-p。
    支持:
    - PHOENIX CONTACT 提供全方位的技术支持和服务,包括用户手册、安装指南和技术咨询服务。
    - 客户可以在其官网获取详细的用户文档和支持资源。

    6. 常见问题与解决方案


    常见问题1:如何正确设置终端电阻?
    解决方案:
    - 在进行数据传输前,请检查终端电阻的状态。将滑动开关置于“ON”位置以激活终端电阻,置于“OFF”位置则关闭终端电阻。
    常见问题2:如何确保紧固扭矩的准确性?
    解决方案:
    - 使用带有准确刻度的扭矩扳手,严格按照制造商推荐的0.4 Nm紧固扭矩来安装螺丝。
    常见问题3:如何判断电缆直径是否合适?
    解决方案:
    - 确保所选电缆直径在产品规定的范围内(6mm至10mm),并匹配相应的导线截面积。

    7. 总结和推荐


    总结:
    - SUBCON-PLUS-CAN是一款高性能的D-SUB连接器,适用于各种工业自动化应用场景。其主要优点包括高可靠性、易于安装和维护、兼容性强和广泛的应用场景。
    推荐:
    - 我们强烈推荐此产品给需要在复杂环境中进行高速数据传输的应用场合。无论是工业自动化还是交通运输系统,SUBCON-PLUS-CAN都能提供可靠稳定的解决方案。

2744694参数

参数
类型 Female Sockets,Receptacle
颜色 -
端接 -
额定电流 1A
排数 2
触头镀层 -
外壳材料 Acrylonitrile Styrene Butadiene Copolymer(ABS),With Metal Coating
针脚数 9pin
长*宽*高 60mm*16mm*44mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

2744694厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

2744694数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT D-Sub 连接器 PHOENIX CONTACT 2744694 2744694数据手册
