1725038

厂牌: PHOENIX CONTACT

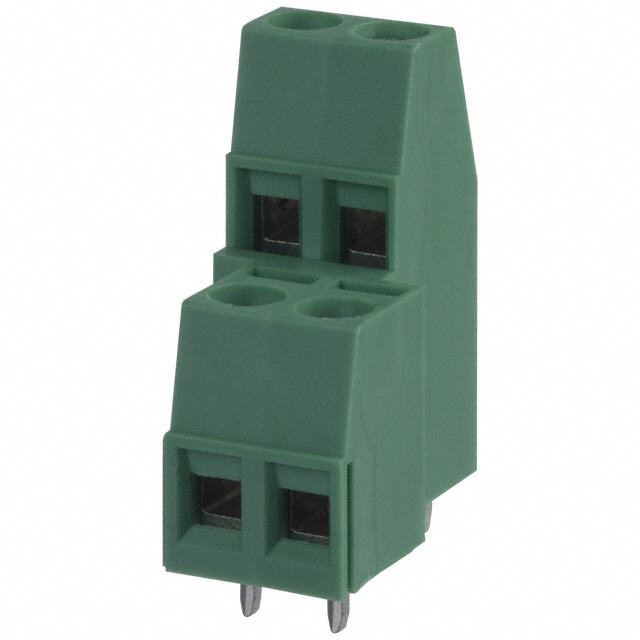

产品描述: 菲尼克斯,MKKDS1,5/2-5,08,PCB端子,Phoenix Contact PCB端子台 MKKDS 1.5/ 2-5.08系列, 4路, 2行, 5.08mm节距, 通孔, 螺钉拧紧端接, 绿色
供应商型号: MKKDS 1,5/ 2-5,08
供应商: 国内现货
标准整包数: 10
PHOENIX CONTACT 接线座- 接头/插头和插口 1725038

1725038概述

    MKKDS 1.5/2-5.08 PCB Terminal Block 技术手册

    1. 产品简介


    MKKDS 1.5/2-5.08是一款高性能的印刷电路板终端块,属于COMBICON终端系列。该产品设计用于电气连接,特别适用于需要高电流承载能力的应用场合。其主要功能是在印刷电路板(PCB)上提供可靠的导线连接,确保稳定的电气连接性能。应用领域广泛,涵盖了工业自动化、机械设备、电力系统等多个行业。

    2. 技术参数


    - 产品类型:印刷电路板终端块
    - 型号:MKKDS 1.5
    - 电流承载能力:额定电流为17.5A,最大载流可达24A
    - 电压等级:额定电压为400V(III/2级),绝缘耐压等级达到4kV
    - 连接规格:支持1.5mm²的导线连接,可连接2根相同截面的导线
    - 尺寸:宽度12.7mm,高度29.75mm,长度21.45mm
    - 连接方式:螺丝紧固式连接,带张力套管
    - 接触材料:铜合金,表面镀锡
    - 安装方式:波峰焊接
    - 颜色:绿色
    - 温升测试:根据IEC 60947-7-4:2019-01标准,温度升高不超过环境温度上限
    - 环境条件:工作温度范围为-40°C到105°C,储存和运输温度范围为-40°C到70°C

    3. 产品特点和优势


    - 连接稳定性:采用螺丝紧固式连接,带张力套管,确保长时间使用下的连接可靠性。
    - 高电流承载能力:最高额定电流达17.5A,适用于大电流应用场合。
    - 多层连接:允许在多个层次进行导线连接,提高接点密度。
    - 环境适应性:通过振动测试和温度冲击测试,能够在恶劣环境下稳定运行。
    - 广泛认证:获得CSA、VDE、cULus等多家权威机构的认证,符合欧盟RoHS、中国RoHS标准。

    4. 应用案例和使用建议


    - 应用场景:广泛应用于工业自动化设备、机械设备、电力系统等领域。
    - 使用建议:在安装时确保螺丝紧固适中,避免过紧导致磨损;建议使用带有塑料套管的柔性导线,以提高导线连接的稳定性。
    - 优化方案:对于需要更高电流承载的应用,可以考虑并联使用多个MKKDS 1.5/2-5.08,以分散电流负载。

    5. 兼容性和支持


    - 兼容性:MKKDS 1.5/2-5.08与同类印刷电路板终端产品兼容,易于与其他电气组件集成。
    - 支持和维护:Phoenix Contact公司提供了详尽的技术支持和售后服务,确保用户能够获得及时的技术支持和维护服务。

    6. 常见问题与解决方案


    - Q: 如何确定合适的螺丝紧固扭矩?
    - A: 紧固扭矩应在0.5Nm至0.6Nm之间,以保证连接稳固同时避免过度紧固。

    - Q: 如何处理导线断线的情况?
    - A: 检查导线是否有断裂或磨损,重新剥线并正确安装导线。

    - Q: 产品在极端环境下表现如何?
    - A: 通过振动测试和温度冲击测试,产品可以在-40°C到105°C的温度范围内稳定运行。

    7. 总结和推荐


    综上所述,MKKDS 1.5/2-5.08是一款性能卓越的印刷电路板终端块,具有高电流承载能力、稳定的连接性能和广泛的认证,适用于各种工业应用场景。强烈推荐在需要高可靠性和高电流承载能力的项目中使用。对于客户来说,选择这款产品可以确保其应用系统的长期稳定运行。

1725038参数

参数
长*宽*高 21.4mm*25.2mm*29.7mm
安装方式 夹子安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1725038厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1725038数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1725038 1725038数据手册

1725038封装设计

查看详情并下载
Symbol
Footprint
3D Model
