1778098

厂牌: PHOENIX CONTACT

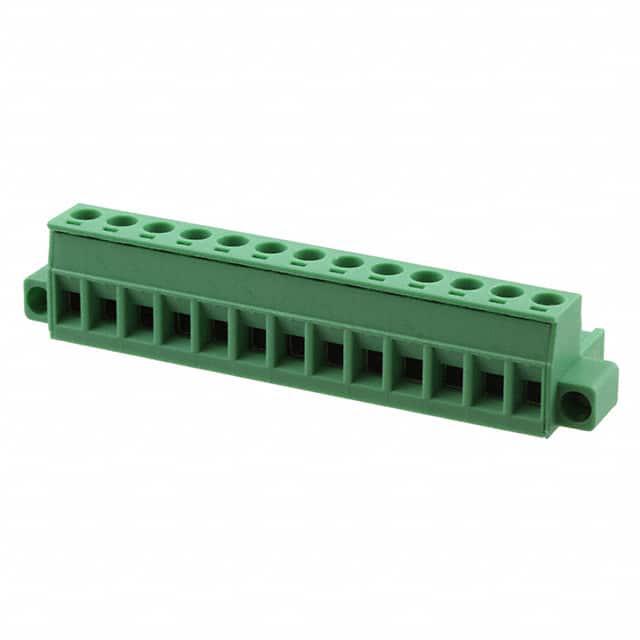

产品描述: 菲尼克斯,MSTB2,5/13-STF-5,08,PCB插拔式连接器,Phoenix Contact 5.08mm间距13p插拔式接线端子 插头, MSTB 2.5/13-STF-5.08系列, 630 V, 螺钉拧紧, 绿色
供应商型号: PYA-1778098
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1778098

1778098概述


    产品简介


    本篇文章将介绍一款名为MSTB 2,5/13-STF-5,08的印刷电路板连接器,这是一种插拔式连接器,主要用于将导线安全可靠地连接到电路板上。该连接器的主要特点是具有高通用性、稳定性和安全性,适用于各种工业自动化控制和电子设备的内部连接。

    技术参数


    - 基本规格
    - 标称工作电流:12 A
    - 位数:13
    - 针距:5.08 mm
    - 接线方式:带压片的螺钉连接
    - 颜色:绿色
    - 触点表面:锡
    - 外形尺寸
    - 长度(l):18.3 mm
    - 宽度(w):76.05 mm
    - 高度(h):15 mm
    - 间距:5.08 mm
    - 尺寸a:60.96 mm
    - 电气特性
    - 绝缘材料:PA
    - 额定电涌电压(III/3):4 kV
    - 额定电压(III/3):250 V
    - 额定电压(III/2):320 V
    - 额定电压(II/2):630 V
    - 额定电流IN:12 A
    - 最大负载电流:12 A (带有2.5 mm² 导线接线容量)
    - 安装和连接
    - 螺纹:M3
    - 最小紧固扭矩:0.5 Nm
    - 最大紧固扭矩:0.6 Nm
    - 连接导线最小横截面:0.2 mm²
    - 连接导线最大横截面:2.5 mm²
    - 刚性导线最小横截面:0.2 mm²
    - 刚性导线最大横截面:2.5 mm²
    - 柔性导线最小横截面:0.2 mm²
    - 柔性导线最大横截面:2.5 mm²

    产品特点和优势


    - 通用型连接方式:可以在全球范围内使用,提供广泛的适用性。
    - 高接触力,低温升:能够确保稳定的连接性能。
    - 螺栓法兰设计:提高了机械稳定性和耐用性。
    - 允许连接两根绞线:提高电路的灵活性和可靠性。
    - 环境适应性强:通过了多种认证,如UL 94 V0、DNV GL、CSA、EAC等。

    应用案例和使用建议


    - 应用案例:这款连接器广泛应用于自动化控制系统、工业电子设备、通信设备等领域。例如,在工业自动化控制系统中,它能够高效地连接复杂的布线网络。

    - 使用建议:在使用过程中,应注意按照制造商推荐的紧固扭矩进行安装。此外,建议使用绝缘工具和保护措施,避免短路和其他意外情况的发生。

    兼容性和支持


    该连接器具有良好的兼容性,可以与其他符合标准的连接器和设备一起使用。制造商提供了详细的技术文档和用户指南,确保用户能够正确安装和使用产品。此外,还提供了一系列附件,如端子标识、标记卡和螺丝刀工具,以方便用户的安装和维护。

    常见问题与解决方案


    - 问题1:连接器的紧固扭矩不正确。
    - 解决方案:确保使用正确的扭矩扳手进行紧固,以免过紧或过松影响连接效果。
    - 问题2:导线插入困难。
    - 解决方案:检查导线的横截面积是否在规格范围内,并确认导线是否已按要求处理。

    总结和推荐


    总的来说,MSTB 2,5/13-STF-5,08印刷电路板连接器是一款功能强大、性能稳定的电子元器件产品。其高通用性、良好的电气特性和机械稳定性使其成为各类工业应用的理想选择。同时,制造商提供的全面支持和丰富的配件也大大提高了用户的使用体验。因此,强烈推荐这款产品给需要高效、可靠连接解决方案的工程师和用户。

1778098参数

参数
长*宽*高 18.3mm*76.05mm*15mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1778098厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1778098数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1778098 1778098数据手册

1778098封装设计

查看详情并下载
Symbol
Footprint
3D Model
