3213442

厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 插拔式接线端子 插座, PPC 1.5/S-NS/8系列, 500 V, 推入式, 灰色
供应商型号: 8562212
供应商: 海外现货
标准整包数: 25

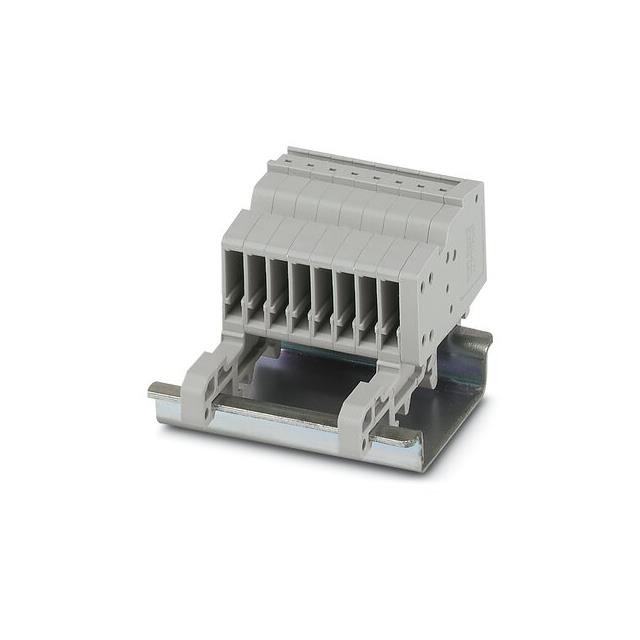

PHOENIX CONTACT 接线座- 接头/插头和插口 3213442

3213442概述

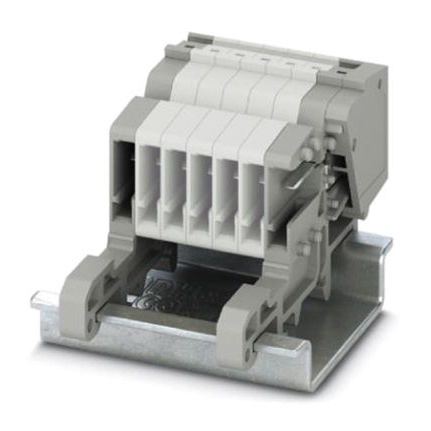

    COMBI 接收器 PPC 1,5/S-NS/8(型号 3213442)技术手册

    产品简介


    COMBI 接收器是一种高度可靠的电子元器件,主要用于在电缆槽和分配箱中安全且节省空间地安置插头连接件。此产品适用于铁路行业和机械设备的建设领域。COMBI 接收器采用推动式接线技术,使得用户可以自行装配,具有出色的稳定性和可靠性。此外,产品已通过铁路应用测试,确保其在高要求环境下的适用性。

    技术参数


    - 基本属性
    - 连接方法:推动式接线
    - 位置数:8个
    - 导线截面:0.14 mm² 至 1.5 mm²
    - AWG 等级:26 至 14
    - 宽度:28 mm
    - 高度:27.1 mm
    - 颜色:灰色
    - 材料:PA(聚酰胺)
    - 燃烧等级(UL 94):V0
    - 温度指数(UL 746B 和 DIN EN 60216-1):130°C
    - 在低温下静态绝缘材料应用:-60°C
    - 电气参数
    - 最大负载电流:17.5 A(导线截面为1.5 mm²)
    - 额定冲击电压:6 kV
    - 污染等级:3
    - 过电压类别:III
    - 绝缘材料组:I
    - 尺寸参数
    - 宽度:28 mm
    - 长度:43 mm
    - 高度:27.1 mm
    - 跨距:3.5 mm

    产品特点和优势


    1. 推动式接线技术:方便用户进行自组装,提高了操作便捷性和安全性。
    2. 铁路应用测试通过:保证了产品在复杂环境下的可靠性和耐久性。
    3. 高负载电流能力:能够在高电流环境下稳定工作,适用于重载场合。
    4. 优异的绝缘性能:满足不同温度条件下的电气隔离需求,提高了安全性。
    5. 广泛的应用范围:不仅限于铁路行业,还可应用于各种工业机械和设备中。

    应用案例和使用建议


    该产品广泛应用于铁路系统中的布线及电缆管理,同时也能用于工厂自动化控制系统的布线。根据手册中的使用案例,用户可以将该接收器安装在电缆槽或分配箱中,以实现安全可靠的连接。为了进一步提高可靠性,建议用户定期检查和维护接收器,确保连接牢固并清洁内部,避免灰尘和杂质影响电气性能。

    兼容性和支持


    该产品与其他符合IEC 61984标准的插头兼容。制造商提供详细的技术文档和支持服务,包括安装指导、维护指南和技术咨询。此外,还提供多种配套配件,如电缆壳体、绝缘套筒、标记条等,以满足不同应用需求。

    常见问题与解决方案


    1. 问题:如何正确接线?
    - 解决方案:请按照产品手册中的接线图进行操作,并使用专用工具进行压接,确保连接可靠。
    2. 问题:如何判断接线是否正常?
    - 解决方案:使用万用表测试接线两端的通断情况,确认无误后方可投入使用。
    3. 问题:如何进行维护?
    - 解决方案:定期清理内部积尘,检查连接部位是否松动,如有必要,可重新压接或更换部件。

    总结和推荐


    综上所述,COMBI 接收器 PPC 1,5/S-NS/8 是一款集高可靠性和灵活性于一体的电子元器件。其出色的电气性能、良好的绝缘特性及广泛的适用范围使其成为众多应用的理想选择。我们强烈推荐此产品给需要高可靠性和稳定性的应用场合,无论是铁路项目还是工业自动化控制,它都能发挥出卓越的表现。

3213442参数

参数
长*宽*高 28mm*28mm*43mm
安装方式 DIN导轨安装
零件状态 在售
包装方式 散装

3213442厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3213442数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3213442 3213442数据手册

3213442封装设计

查看详情并下载
Symbol
Footprint
3D Model
