1789317

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,FFKDSA1/H-2,54-3,PCB端子,
供应商型号: 1789317-ND
供应商: Digi-Key
标准整包数: 50

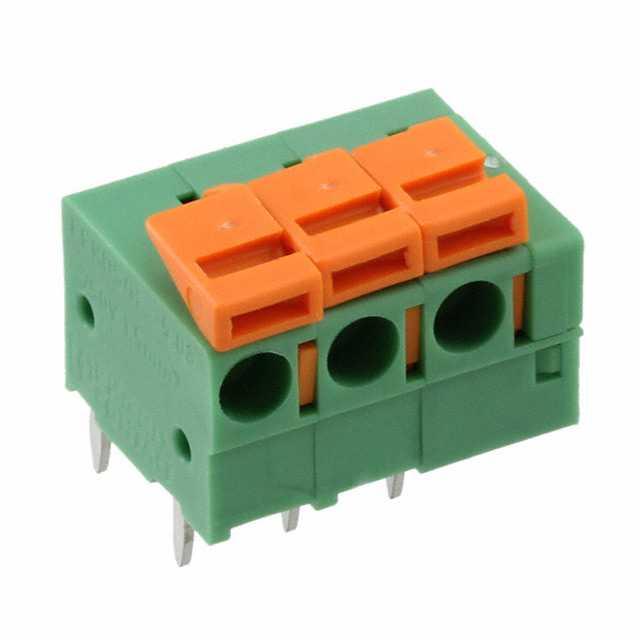

PHOENIX CONTACT 接线座- 接头/插头和插口 1789317

1789317概述

    PCB Terminal Block FFKDSA1/H-2,54-3: 技术手册详解

    1. 产品简介


    本产品是一款PCB终端块,型号为FFKDSA1/H-2,54-3。它主要适用于印刷电路板上的连接需求,具有高度的可靠性和安全性。该产品的主要功能是在电路板上提供稳定的连接点,便于不同电路组件之间的连接,广泛应用于工业控制、自动化系统、通信设备等领域。

    2. 技术参数


    以下是该PCB终端块的技术规格和性能参数:
    | 参数 | 规格 |

    | 额定电流 (IN) | 6 A |
    | 额定电压 (UN) | 160 V |
    | 间距 (Pitch) | 2.54 mm |
    | 位置数 | 3 |
    | 连接方式 | 弹簧夹连接 |
    | 安装方式 | 焊接 |
    | 导线/PCB连接方向 | 0° |
    | 颜色 | 绿色 |
    | 尺寸 |
    | 长度 | 13.6 mm |
    | 尺寸a | 5.08 mm |
    | 插针尺寸 | 0.5 x 0.8 mm |
    | 孔径 | 1.1 mm |

    3. 产品特点和优势


    - 弹簧夹连接技术:无需螺丝或端子螺钉,通过弹簧夹保持导线,连接方便且可靠。
    - 高效散热设计:良好的散热性能有助于提高系统的稳定性和寿命。
    - 环保材料:采用符合RoHS标准的环保材料,降低对环境的影响。
    - 多种认证:通过了UL、CSA、cUL等多个国际安全认证,确保产品在各类应用场景下的可靠性。

    4. 应用案例和使用建议


    该PCB终端块适用于需要高可靠性和高频连接的应用场景,例如自动化控制系统、工业设备以及通信设备。在实际应用中,应注意导线的选择和插入方式,以确保连接的安全性和稳定性。
    使用建议:
    - 确保导线剥线长度正确(约11mm),以便顺利插入弹簧夹。
    - 在插拔过程中避免过度用力,以防损坏弹簧夹。
    - 定期检查连接点,确保连接稳定无松动。

    5. 兼容性和支持


    该PCB终端块可与多种导线规格和标准兼容,如AWG 26-20,符合EN-VDE和UL/CUL标准。制造商提供全面的技术支持和服务,包括安装指导、故障排除等,以帮助用户更好地使用该产品。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 连接不稳固 | 检查导线插入是否到位,确保导线正确剥线 |
    | 接触不良 | 清理连接点,确保没有灰尘和氧化物 |
    | 端子过热 | 检查是否有过多电流通过,调整负载 |

    7. 总结和推荐


    综上所述,该PCB终端块FFKDSA1/H-2,54-3凭借其优异的性能和可靠的连接方式,在工业控制和自动化领域有着广泛应用前景。建议在需要高可靠性和频繁连接的应用中考虑使用该产品。对于需要更详细了解的用户,可以访问制造商网站获取更多资料。

1789317参数

参数
长*宽*高 13.6mm(长度)*16.2mm(高度)
安装方式 夹子安装,弹簧安装,螺纹安装,通孔安装
零件状态 在售
包装方式 散装

1789317厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1789317数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1789317 1789317数据手册
