1952283

产品分类: 背板连接器 - 专用
厂牌: PHOENIX CONTACT

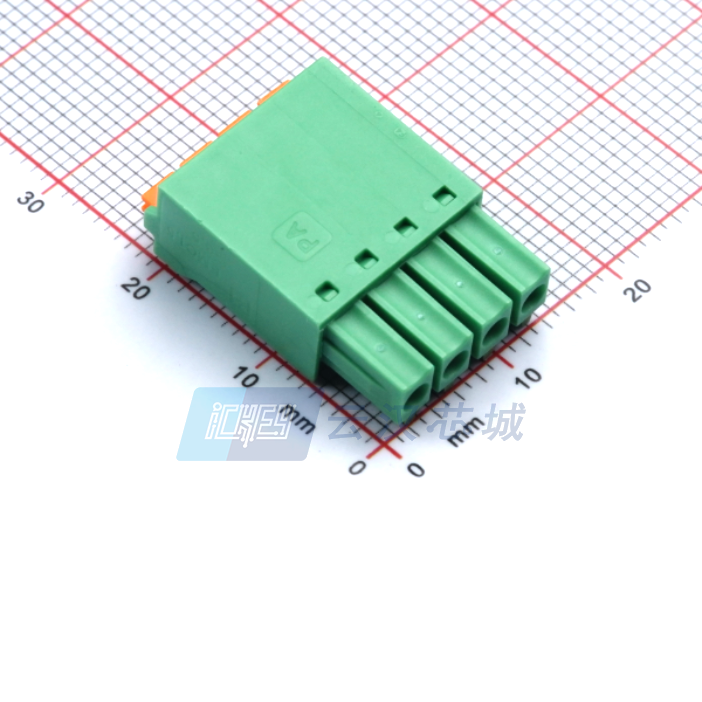

产品描述: 菲尼克斯,印刷电路板连接器,FMC1,5/4-ST-3,5,Phoenix Contact 3.5mm间距4p插拔式接线端子 插头, FMC 1.5/ 4-ST-3.5系列, 160 V, 弹簧式接线端子, 绿色
供应商型号: 31M-1952283
供应商: 云汉优选
标准整包数: 1
PHOENIX CONTACT 背板连接器 - 专用 1952283

1952283概述

    # MINI COMBICON Spring Cage Plug 技术手册

    1. 产品简介


    MINI COMBICON Spring Cage Plugs 是一款紧凑型插头连接器系列,专门设计用于进一步缩小模块尺寸并提高PCB的布线密度。这些插头的紧凑设计结合了高达1.5 mm²导线横截面积的标准连接空间,使其在有限的空间内实现高效连接。产品适用于广泛的工业自动化和控制系统领域,是小型化电子设计的理想选择。
    主要功能:
    - 高度紧凑的设计,适用于狭小空间的布线需求。
    - 多种导线连接选项(实心/绞合/带套管)以适应不同应用场景。
    - 支持多种导线横截面范围(0.2 - 1.5 mm²)。
    - 具备优秀的机械稳定性和电气性能。
    应用领域:
    - 工业自动化设备
    - 控制系统
    - 数据采集设备
    - 测试测量仪器
    - 通信设备

    2. 技术参数


    以下为 MINI COMBICON Spring Cage Plugs 的详细技术规格:
    | 参数 | 规格描述 |

    | 间距(Pitch) | 3.5 mm |
    | 额定电压 | 160 V / 200 V / 400 V |
    | 额定冲击电压 | 2.5 kV |
    | 最大电流 | 6 A / 1.5 mm² |
    | 连接容量 | 实心/绞线/带套管导线,范围:0.2 - 1.5 mm² |
    | 适配工具 | 内径刻度(IEC 60947-1):A1 |
    | 绝缘材料 | PA(聚酰胺),阻燃等级:UL 94 V0 |
    | 高度 | 7.5 mm |
    | 位置数(Positions) | 2 至 20 |

    3. 产品特点和优势


    特点:
    - 紧凑设计:3.5 mm 间距和低至 7.5 mm 的高度使产品能够轻松集成到狭小的空间中。
    - 多功能性:支持多种连接方式(螺钉/自锁法兰/侧向螺丝)以满足不同的安装需求。
    - 高性能:具备出色的机械强度和电气稳定性,适合恶劣工业环境。
    - 兼容性强:符合国际标准(IEC/DIN VDE 和 UL/CUL/CSA)。
    优势:
    - 提高 PCB 布线效率和模块小型化能力。
    - 稳定的连接性能,确保长时间可靠运行。
    - 多样化的导线规格支持,灵活适应各种应用场景。

    4. 应用案例和使用建议


    应用案例:
    - 在自动化控制系统中,用于连接传感器和执行器,以实现信号传递和控制。
    - 在数据采集设备中,用于连接多个传感器模块,提升系统的整合度。
    使用建议:
    - 在安装前检查导线直径是否与插头适配,避免因连接不牢导致接触不良。
    - 对于需要频繁插拔的应用场景,推荐选用自锁法兰型号(如 FMC 1,5/…-ST-3,5-RF)以提高连接可靠性。
    - 若涉及高冲击电压环境,需确保插头的额定值高于实际应用电压。

    5. 兼容性和支持


    兼容性:
    MINI COMBICON Spring Cage Plugs 可与大多数主流 PCB 连接系统兼容,提供广泛的选型支持。其标准化设计便于与其他设备无缝集成。
    支持服务:
    - COMBICON Select:一款在线工具,帮助用户快速选择产品并完成订单流程。
    - 技术文档与资料:可从 Phoenix Contact 官方网站获取详细的技术手册及 CAD 模型。
    - 售后服务:Phoenix Contact 提供全球范围的技术支持和维护服务。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法牢固插入 | 确保导线剥线长度正确(10 mm),并检查是否有导线断裂。 |
    | 导线接触不良 | 检查导线套管是否适配,重新压接或更换插头。 |
    | 插头表面出现腐蚀 | 使用适当的防潮措施,避免插头暴露于潮湿环境中。 |

    7. 总结和推荐


    综合评估:
    MINI COMBICON Spring Cage Plugs 是一款高度可靠的电子连接器,以其紧凑设计和多样化功能在工业自动化领域脱颖而出。它提供了优异的性能表现和强大的技术支持,非常适合追求高效和空间优化的设计项目。
    推荐结论:
    我们强烈推荐 MINI COMBICON Spring Cage Plugs 用于需要高效连接和空间节省的场景。无论是工业自动化、测试设备还是通信系统,这款产品都能完美胜任。

    参考文献:
    Phoenix Contact 官方手册 MINI COMBICON Spring Cage Plugs

1952283参数

参数
长*宽*高 21.9mm*14.75mm*7.75mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

1952283厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1952283数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 背板连接器 - 专用 PHOENIX CONTACT 1952283 1952283数据手册

1952283封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 7
10+ ¥ 6.9
30+ ¥ 6.8
库存: 355
起订量: 1 增量: 250
交货地:
最小起订量为:1
合计: ¥ 7
