3212675

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,PP-H1,5/S/1-LGNYE,插拔件,Phoenix Contact 插拔式接线端子 插头, PP-H 1.5/S/1-L GNYE系列, 500 V, 推入式
供应商型号: PYA-3212675
供应商: 海外现货
标准整包数: 50

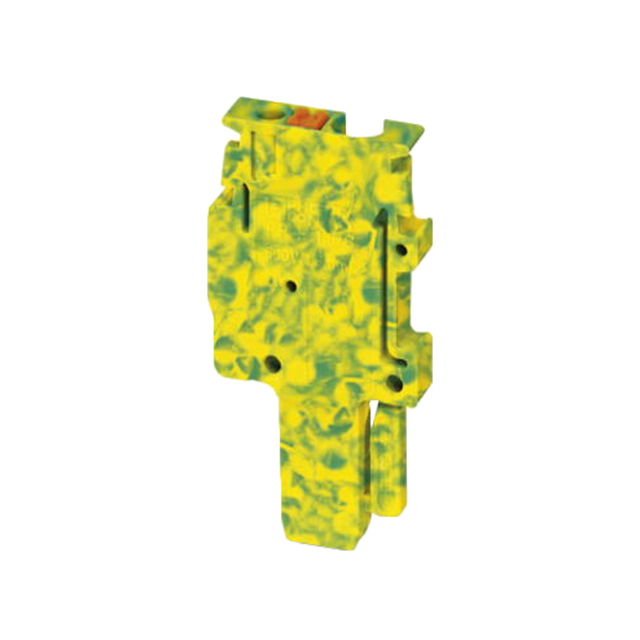

PHOENIX CONTACT 接线座- 接头/插头和插口 3212675

3212675概述

    # 产品概述:PHOENIX CONTACT PP-H 1,5/S/1-L GNYE 插头

    产品简介


    PHOENIX CONTACT PP-H 1,5/S/1-L GNYE 插头是一种高可靠性的终端插头,主要用于铁路行业、机械制造及工厂自动化等领域。该插头专为自组装设计,具备大型表面贴标选项,并经过铁路应用测试,确保其在极端环境下的稳定性和可靠性。

    技术参数


    - 基本规格:
    - 额定电压:500 V
    - 额定电流:17.5 A(需注意降额使用)
    - 连接位置数量:1
    - 推入式连接方式
    - 最大导线截面:1.5 mm²
    - 最小导线截面:0.14 mm²
    - 电气特性:
    - 额定浪涌电压:6 kV
    - 最大功耗(额定条件):0.56 W
    - 导线剥离长度:8 mm 至 10 mm
    - 导线适用范围(硬导线):0.14 mm² 至 1.5 mm²
    - 导线适用范围(软导线):0.14 mm² 至 1.5 mm²
    - 标准兼容性:IEC 61984
    - 物理尺寸:
    - 宽度:3.5 mm
    - 高度:16.5 mm
    - 深度:31.3 mm
    - 引脚间距:3.5 mm
    - 材料规格:
    - 颜色:绿色-黄色
    - 燃烧等级:UL 94 V0
    - 绝缘材料等级:I
    - 温度指数(绝缘材料):130°C
    - 环境要求:
    - 工作温度:-60°C 至 +70°C
    - 存储/运输温度:-25°C 至 +60°C
    - 工作湿度:20% 至 90%
    - 存储/运输湿度:30% 至 70%

    产品特点和优势


    - 易于安装:采用推入式连接技术,方便快捷,用户可自行组装。
    - 可靠认证:符合多种国际标准,如IEC 61984、UL、CSA等。
    - 安全可靠:具有UL 94 V0级阻燃材料,可在极端环境下稳定运行。
    - 铁路专用:经过铁路应用测试,适用于轨道车辆及其他高要求工业环境。

    应用案例和使用建议


    应用案例
    - 铁路应用:广泛用于轨道车辆的内部布线系统,确保信号传输的可靠性。
    - 工厂自动化:应用于工业自动化生产线,保证设备间的数据通信稳定。
    使用建议
    - 环境温度:考虑到工作温度范围较宽,建议在安装时考虑极端温度的影响。
    - 湿度管理:保持适度的湿度环境,避免长时间高湿影响设备寿命。
    - 正确剥线:严格按照导线剥离长度要求进行操作,以确保良好的电气接触。

    兼容性和支持


    - 兼容性:与标准接线端子和其他组件兼容,方便系统集成。
    - 制造商支持:PHOENIX CONTACT 提供详尽的技术文档和售后支持,帮助用户解决使用中的任何问题。

    常见问题与解决方案


    - 问题1:如何正确剥线?
    - 解决方案:根据技术手册中的指导,准确控制剥离长度在8 mm 至 10 mm 之间。

    - 问题2:遇到连接不稳定的情况怎么办?
    - 解决方案:检查连接部位是否有灰尘或腐蚀,确保连接器表面干净,重新安装连接器。

    总结和推荐


    PHOENIX CONTACT PP-H 1,5/S/1-L GNYE 插头凭借其卓越的电气性能、可靠的认证标准以及广泛的适用范围,在铁路、机械制造及自动化领域表现出色。它在高温、高湿等复杂环境中仍能保持良好的稳定性,且易于安装和维护,非常值得推荐。
    通过以上分析可以看出,这款插头不仅在技术上达到了高标准,而且在实际应用中也表现出优异的性能。无论是新建项目还是改造升级,这款插头都是一个理想的选择。

3212675参数

参数
长*宽*高 16.5mm*3.5mm*31.3mm
安装方式 压入式,弹簧安装,自由悬挂,螺纹安装
零件状态 在售
包装方式 散装

3212675厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3212675数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 3212675 3212675数据手册

3212675封装设计

查看详情并下载
Symbol
Footprint
3D Model
