3037368

厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯 直通式接线端子 , ST 4-TWIN系列, 黄色, 弹簧笼端接, 32A
供应商型号: 651-3037368
供应商: Mouser
标准整包数: 1
PHOENIX CONTACT 接线座- Din 轨道/通道 3037368

3037368概述


    产品简介

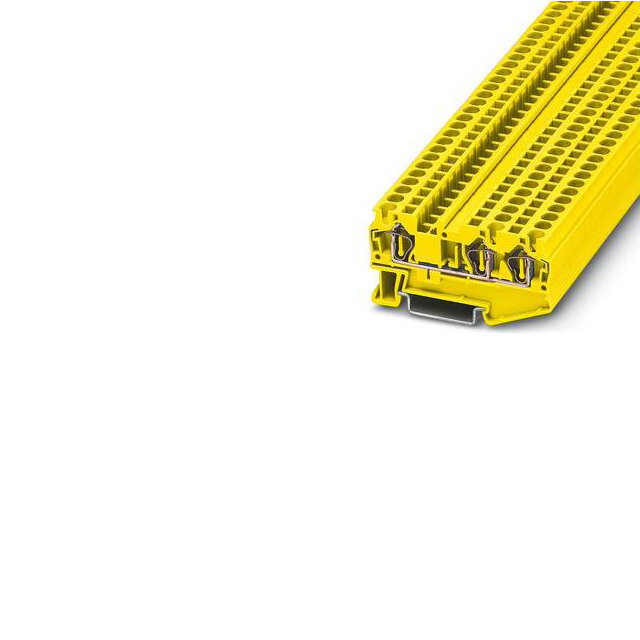

    产品类型: 凤凰接触器提供的弹簧夹接线端子(Feed-through Terminal Block),型号为ST 4-TWIN YE,编号3037368。
    主要功能: 此款端子用于高效且安全地连接导线,支持弹簧夹连接方式,适用于各种电气安装和控制系统。它提供双功能轴设计,允许快速便捷地进行电位分配和接入测试附件。
    应用领域: 主要应用于电力、工业自动化、轨道交通等领域,适合需要高可靠性和频繁操作的应用场景。

    技术参数


    - 连接方法: 弹簧夹连接
    - 导线截面积范围: 固体导线 0.08 mm² - 6 mm²;绞合导线 0.08 mm² - 4 mm²
    - 导线AWG范围: 28 - 10
    - 宽度: 6.2 mm
    - 颜色: 黄色
    - 安装方式: NS 35/7.5 和 NS 35/15 DIN 导轨安装
    - 额定电流: 32 A
    - 最大负载电流: 40 A(导线截面积为6 mm²时)
    - 额定电压: 800 V
    - 绝缘材料: PA,阻燃等级 UL 94 V0
    - 污染等级: 3
    - 冲击电压等级: III
    - 尺寸:
    - 长度:71.5 mm
    - 高度(NS 35/7.5):36.5 mm
    - 高度(NS 35/15):44 mm
    - 最小剥离长度: 8 mm
    - 最大剥离长度: 10 mm

    产品特点和优势


    - 时间节约: 双功能轴设计可实现高效的时间节省和灵活的电位分配。
    - 用户友好: 易于执行所有潜在分支任务,确保安装简单快捷。
    - 空间节省: 支持多导线连接而无需额外桥接件,节约安装空间。
    - 合规认证: 该产品获得了多个国际认证(如 CSA、UL、VDE、GOST 等),确保安全可靠。
    - 多功能配件: 提供多种配件以适应不同应用场景的需求。

    应用案例和使用建议


    应用案例
    此产品常用于工业自动化系统中,特别是在需要高密度连接点的场合。例如,在PLC控制系统中作为接线端子使用,能够确保信号传输的稳定性和可靠性。
    使用建议
    - 电缆选择: 在选择电缆时,确保导线的截面积符合技术规格要求。
    - 安装位置: 确保在安装过程中将端子正确固定到DIN导轨上,以避免松动导致的故障。
    - 定期检查: 定期检查连接点是否有腐蚀或磨损,及时更换损坏部件。

    兼容性和支持


    该端子与标准DIN导轨安装系统兼容,可以轻松集成到现有的电气系统中。厂商提供了全面的技术支持和售后服务,用户可以通过官方渠道获取详尽的产品文档、安装指南及故障排查手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不牢固 | 检查导线剥皮长度是否在指定范围内,重新插入并确保连接稳固。 |
    | 负载电流超出 | 确认总电流不超过额定电流值,必要时增加额外连接点。 |
    | 绝缘损坏 | 检查绝缘层是否完整,如有损坏需更换新的端子。 |

    总结和推荐


    总体而言,Phoenix Contact的ST 4-TWIN YE弹簧夹接线端子是一款高性能、可靠的电气连接解决方案。它具备优秀的机械强度、出色的电气性能以及广泛的认证,特别适合工业控制系统的连接需求。因此,强烈推荐在各类高要求的工业环境中使用此产品。

3037368参数

参数
长*宽*高 71.5mm(长度)*6.2mm(宽度)
安装方式 弹簧安装,推入式
零件状态 在售
包装方式 散装

3037368厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3037368数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- Din 轨道/通道 PHOENIX CONTACT 3037368 3037368数据手册

3037368封装设计

查看详情并下载
Symbol
Footprint
3D Model
