2297316

产品分类: 固态继电器
厂牌: PHOENIX CONTACT
产品描述: Phoenix Contact 固态接触器, Contactron系列
供应商型号: 6669876
供应商: 海外现货
标准整包数: 1

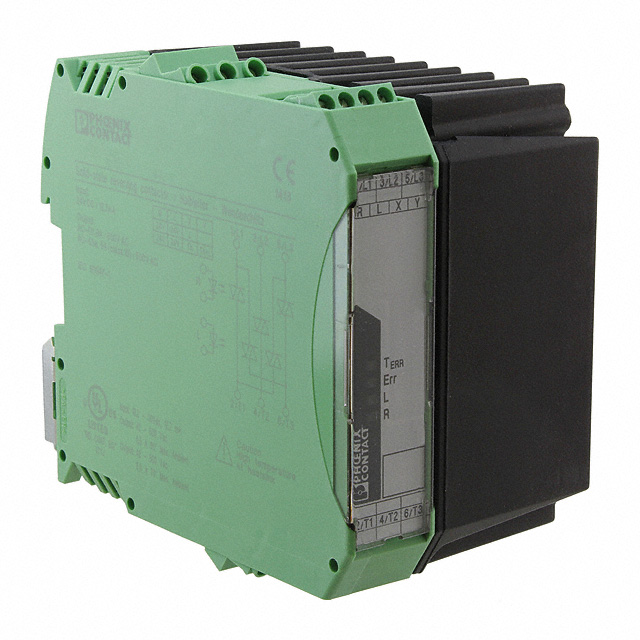

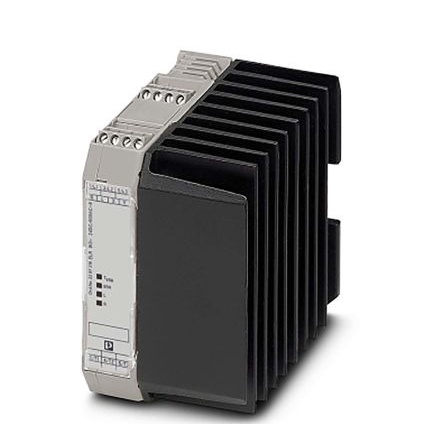

PHOENIX CONTACT 固态继电器 2297316

2297316概述


    产品简介


    ELR W3-24DC/500AC-9三相固态反转接触器 是一种专为工业自动化和电力系统设计的高可靠性组件。它具有24V DC输入和9A输出电流,用于控制和保护三相交流电路。这款接触器不仅具备零电压切换功能,还支持选配热熔丝以进一步提高安全性。它的主要应用领域包括工业自动化控制系统、电力分配和转换系统以及各类机械设备的电气控制。

    技术参数


    - 输入数据
    - 额定动作电压(UC):24V DC
    - 动作电压范围:0.8...1.25 UC
    - 动作电流(IC):12.7mA
    - 开关阈值“0”信号电压:9.6V
    - 开关阈值“1”信号电压:19.2V
    - 保护电路:极性反转保护、抑制二极管
    - 防雷保护
    - 状态显示:黄灯LED
    - 指示灯:红灯LED
    - 输出数据
    - 输出名称:交流输出
    - 额定输出电压:500V AC
    - 额定输出电压范围:48V AC...575V AC
    - 周期峰值反向电压:1200V
    - 最大负载电流:9A(详见降额曲线)
    - 泄漏电流:6mA
    - 残余电压:<1.5V
    - 冲击电流:300A(t = 10ms)
    - 最大负载值:580A²s
    - 连接数据
    - 连接方式:螺丝端子连接
    - 导体截面积:实心导体最小0.14mm²,最大2.5mm²;绞合导体最小0.14mm²,最大2.5mm²
    - 导体截面积AWG/kcmil:最小26,最大12
    - 一般数据
    - 尺寸:宽67.5mm,高99mm,深114.5mm
    - 测试电压(输入/输出):5kVrms
    - 工作温度范围:-25°C...70°C
    - 存储/运输温度范围:-25°C...70°C
    - 安装位置:垂直安装(DIN导轨)

    产品特点和优势


    ELR W3-24DC/500AC-9接触器以其高效可靠的特点在众多应用场景中脱颖而出。它采用了零电压切换技术和热熔丝选件,确保了操作过程中的安全性和稳定性。此外,其紧凑的设计和广泛的适用温度范围使得该产品在各种恶劣环境下仍能稳定运行。特别是在电力系统的控制和保护方面,这款接触器展现了其卓越的应用价值。

    应用案例和使用建议


    ELR W3-24DC/500AC-9接触器适用于多种工业场合,例如工厂自动化生产线、发电站电力分配系统等。在实际应用中,为了确保最佳性能,建议在接线时严格按照手册中的要求进行,并定期检查接触器的状态以保证长期可靠的运行。对于特别恶劣的工作环境,可以考虑额外增加防护措施,如加装防尘罩或使用耐高温材料。

    兼容性和支持


    ELR W3-24DC/500AC-9接触器经过严格测试,符合DIN EN 50178、EN 60947等多项国际标准,确保了其与各种其他电气设备的良好兼容性。此外,制造商提供了详尽的技术文档和客户服务支持,帮助用户解决任何可能遇到的问题。

    常见问题与解决方案


    - 问题:接触器无法正常工作
    - 解决方法:首先检查输入电源是否在规定的电压范围内。如果输入正常,检查连接线路是否有断开或接触不良的情况。

    - 问题:指示灯不亮
    - 解决方法:确认电源电压是否正确,同时检查线路连接是否松动或损坏。
    - 问题:接触器过热
    - 解决方法:根据手册中的降额曲线调整负载电流,确保工作环境温度不超过规定范围。

    总结和推荐


    ELR W3-24DC/500AC-9是一款高度可靠的三相固态反转接触器,具备广泛的应用范围和优异的性能表现。其卓越的安全性和可靠性使其成为工业自动化和电力系统领域的理想选择。建议在选购前仔细阅读产品手册,了解详细的安装和使用说明,以获得最佳的使用效果。

2297316参数

参数
开关功能 三刀单掷-常开
最大导通电阻 -
负载电流额定值 9A
输出类型 AC,过零
负载电压 48V~575V
输入电压 24V(DC)
控制电压 24V(DC)
长*宽*高 99mm*67.5mm*99mm
安装方式 DIN导轨安装,螺纹安装
零件状态 在售
包装方式 散装
