3030146

产品分类: 插接式连接器
厂牌: PHOENIX CONTACT
产品描述: 菲尼克斯,插拔式桥接件,FBS5-4BU,菲尼克斯 插入式桥接, Plug-in Bridge, FBS5-4 BU系列
供应商型号: JY-3030146
供应商: 云汉优选
标准整包数: 1

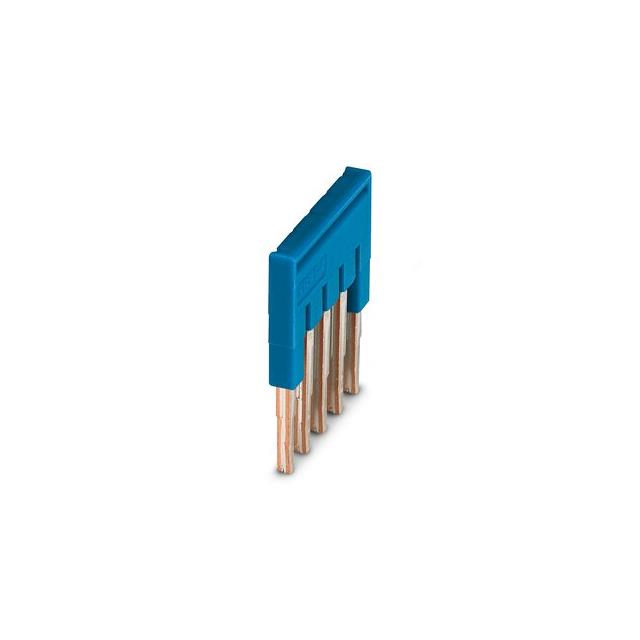

PHOENIX CONTACT 插接式连接器 3030146

3030146概述

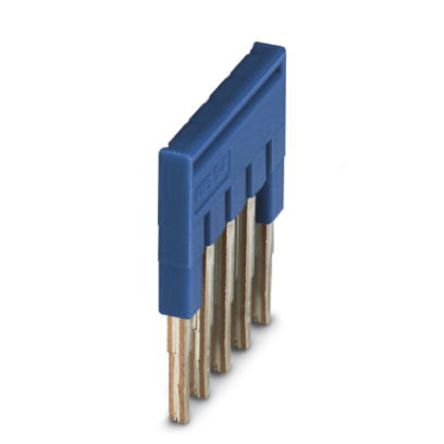

    # Phoenix Contact FBS 5-4 BU 插头桥接器技术手册

    产品简介


    Phoenix Contact 的 FBS 5-4 BU 插头桥接器是一款用于连接电气模块终端块的组件。它能够通过简单可靠的插头方式实现电路板上的多点电气连接。主要功能是允许电流在不同电气模块之间自由流动,从而增强电路设计的灵活性和效率。这款产品适用于工业控制、自动化系统和各种复杂电气安装场景。

    技术参数


    - 产品类型:跳线
    - 位置数量:5个
    - 间距:4.2毫米
    - 最大负载电流:17.5安培
    - 电气特性:
    - 最大负载电流:17.5安培(跳线的电流值可能因使用于不同的模块化端子块而有所差异)
    - 材料规范:
    - 颜色:蓝色
    - 材料:铜
    - 阻燃等级(UL 94):V0级
    - 绝缘材料:PA(聚酰胺)
    - 环境条件:
    - 工作环境温度范围:-60 °C 至 105 °C
    - 储存/运输环境温度范围:-25 °C 至 60 °C(短时间不超过24小时,可至-60 °C 至 +70 °C)
    - 安装环境温度范围:-5 °C 至 70 °C
    - 操作环境温度范围:-5 °C 至 70 °C
    - 允许湿度(储存/运输):30% 至 70%
    - 安装方式:插头安装
    - 重量:
    - 包装后每件:3克
    - 包装前每件:2.97克

    产品特点和优势


    - 高度灵活:采用插头式安装,使电路板上的多点连接变得简便高效。
    - 优异的电气性能:最高承受电流达17.5安培,确保在大电流条件下稳定运行。
    - 可靠的设计:通过使用铜材质和符合UL 94 V0阻燃标准,保障了高安全性。
    - 广泛适用性:能够在广泛的温度和湿度条件下正常工作,适用于多种环境。
    - 集成解决方案:与 Phoenix Contact 系列产品完美匹配,易于与其他设备整合。

    应用案例和使用建议


    应用场景
    - 工业自动化:适用于复杂的工业控制系统,如机器人、生产线、自动化设备。
    - 智能建筑:可应用于楼宇自动化系统,进行远程监控和管理。
    - 电力工程:在电力传输和分配系统中提供稳定的电流路径。
    使用建议
    - 在配置插头桥接器时,若需要对接触片进行切割或其他改造,应注意调整相应的电压水平。
    - 定期检查插头桥接器的工作状态,确保所有连接处稳固无损。
    - 当遇到复杂的环境条件时,选择合适的附件以保持产品的最佳性能。

    兼容性和支持


    - 兼容性:FBS 5-4 BU 插头桥接器与 Phoenix Contact 系列其他产品兼容,方便进行模块化扩展。
    - 支持:Phoenix Contact 提供全面的技术支持和售后服务,包括产品安装指导、故障诊断及维修服务。

    常见问题与解决方案


    - Q: 如何判断插头桥接器是否损坏?
    - A: 检查是否有明显的物理损伤或接触不良现象。必要时可使用万用表检测电阻。
    - Q: 跳线电流值为何会变化?
    - A: 因跳线应用于不同的模块化端子块时,电流承载能力可能会有所不同。具体数据请参考相应模块的配件数据表。
    - Q: 安装过程中如何保证插头桥接器的安全性?
    - A: 确保安装过程中的操作符合厂家指导,避免过度弯曲或扭曲,以防造成内部结构的损坏。

    总结和推荐


    综上所述,Phoenix Contact 的 FBS 5-4 BU 插头桥接器凭借其灵活的操作方式、出色的电气性能、广泛的适用性和优良的环保属性,成为工业自动化、电力工程和智能建筑等领域中的优选解决方案。我们强烈推荐使用该产品来提升系统的整体性能和可靠性。
    如果您有任何疑问或需要进一步的帮助,请联系我们的技术支持团队。

3030146参数

参数
安装方式 夹子安装,导线安装
包装方式 散装

3030146厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

3030146数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 插接式连接器 PHOENIX CONTACT 3030146 3030146数据手册

3030146封装设计

查看详情并下载
Symbol
Footprint
3D Model
