1088206

产品分类: 其他电源配件
厂牌: PHOENIX CONTACT
产品描述:
供应商型号: 4256051
供应商: 海外现货
标准整包数: 1
PHOENIX CONTACT 其他电源配件 1088206

1088206概述

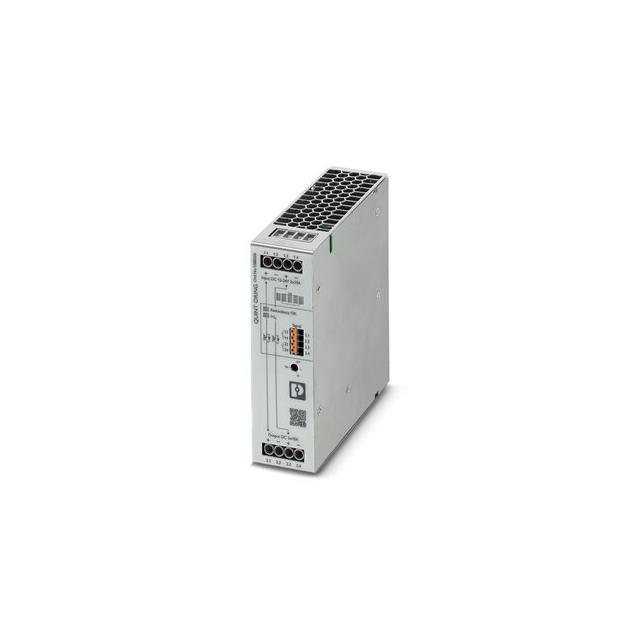

    QUINT4-ORING/12-24DC/2X10/2X10 红外线冗余模块技术手册

    1. 产品简介


    QUINT4-ORING/12-24DC/2X10/2X10 是一款由 Phoenix Contact 生产的冗余模块,专为在工业自动化和控制应用中提供可靠的电源保护而设计。该模块采用了先进的 ACB 技术,通过 DIN 铁轨安装方式固定于设备上,可接受输入电压范围为 12 V DC 至 24 V DC,并能够输出高达 20 A 的电流(两个通道均为 10 A)。它主要应用于电力系统、工业自动化、通讯设备等领域,确保关键设备的不间断运行。

    2. 技术参数


    | 参数 | 值 |

    | 输入电压范围 | 12 V DC ... 24 V DC |
    | 输出电压 | 12 V DC 或 24 V DC |
    | 最大输入电流 | 2x 10 A |
    | 动态增益(IDyn.Boost) | 2x 20 A (5 s) |
    | 静态增益(IStat.Boost) | 2x 12.5 A |
    | 反极性保护 | 是(< 60 V DC) |
    | 工作温度范围 | -40 °C ... 70 °C (60 °C derating: 2.5%/K) |
    | 防护等级 | IP20 |
    | 尺寸(不含盖) | 宽度:39 mm,高度:130 mm,深度:132 mm |
    | 认证标准 | UL、ATEX、IECEx、中国RoHS等 |

    3. 产品特点和优势


    QUINT4-ORING/12-24DC/2X10/2X10 模块的主要优势包括:
    - 提高系统可靠性:通过均匀分配负载,延长冗余解决方案的使用寿命。
    - 节能高效:静态和动态增益提供了更高的能效,最高可达 99%。
    - 监控功能:永久监控冗余状态,确保系统的持续稳定运行。
    - 兼容性强:支持 DIN 铁轨安装,适用于多种工业环境。
    - 高环境适应性:能在宽泛的工作温度范围内及高海拔条件下运行。

    4. 应用案例和使用建议


    应用案例:
    - 在电力传输系统中,用于防止因电网波动导致的设备停机。
    - 在数据中心环境中,作为关键设备的备用电源供应,确保在主电源失效时的持续运行。
    使用建议:
    - 安装前检查输入电压范围,避免过压对模块造成损害。
    - 使用前请确认所有接线正确无误,特别是反极性保护装置需正常工作。
    - 在设备长期运行期间,定期检查模块的状态指示灯,以确认冗余系统是否正常工作。

    5. 兼容性和支持


    - 兼容性:该模块设计为 DIN 铁轨安装,与多种工业设备和控制系统兼容。
    - 技术支持:Phoenix Contact 提供全面的技术支持,包括安装指南、故障排除手册等。若需要进一步的帮助,可以访问 Phoenix Contact 的官方网站。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块未能启动 | 检查输入电压是否符合要求 |
    | 系统未检测到冗余状态 | 检查信号接线是否松动或错误 |
    | 设备运行时过热 | 确保良好的通风条件,并检查负载情况 |

    7. 总结和推荐


    综上所述,QUINT4-ORING/12-24DC/2X10/2X10 红外线冗余模块凭借其高效的电源管理和先进的监控系统,在电力系统和工业自动化领域具有显著的应用价值。其独特的冗余设计提高了系统的可靠性和稳定性,是值得推荐的选择。建议在对系统可靠性要求较高的应用场景中优先考虑此产品。

1088206参数

参数
包装方式 盒装

1088206厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1088206数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 其他电源配件 PHOENIX CONTACT 1088206 1088206数据手册
