1754856

厂牌: PHOENIX CONTACT

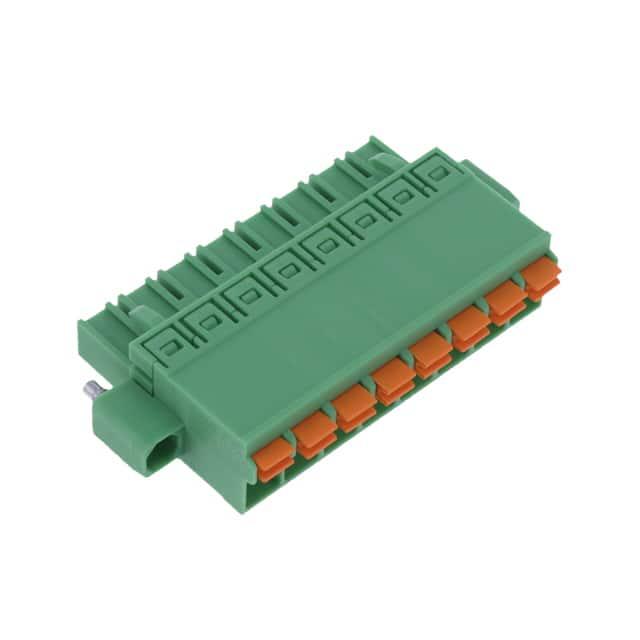

产品描述: 菲尼克斯,FKCN2,5/8-STF-5,08,PCB插拔式连接器,Conn PC Terminal Block SKT 8 POS 5.08mm Spring Clamp ST Panel Mount 12A
供应商型号: R24-1754856
供应商: 海外现货
标准整包数: 50
PHOENIX CONTACT 接线座- 接头/插头和插口 1754856

1754856概述


    产品简介


    本产品是一款PCB连接器,型号为FKCN 2,5/8-STF-5,08,由Phoenix Contact公司生产。它主要用于电子设备的电路板连接,能够实现高效可靠的电连接。这款连接器的主要功能是提供一种标准化、易于安装且具有高可靠性的电气接口,广泛应用于自动化控制、工业电子、通信设备等领域。

    技术参数


    基本信息
    - 产品类型: PCB连接器
    - 产品系列: FKCN 2,5/..-STF
    - 产品线: COMBICON Connectors M
    - 颜色: 绿色
    - 接线方向: 0度
    - 包装形式: 装入纸箱
    - 最小订购量: 50个
    - 重量: 10.64克(含包装)
    电气特性
    - 额定电压: 320V(III/3)、320V(III/2)、630V(II/2)
    - 额定电流: 12A
    - 接触电阻: 1.1毫欧
    - 最大耐受电压: 4kV
    - 绝缘电阻: 相邻位置大于5兆欧
    - 电气保护等级: 符合IEC标准
    机械特性
    - 接触方式: 插座型
    - 接触材料: 铜合金,表面镀锡
    - 尺寸: 宽度50.64毫米,高度10.9毫米,长度27.1毫米
    - 连接方法: 推入式弹簧连接
    - 紧固扭矩: 0.3牛米
    环境适应性
    - 工作温度范围: -40℃到100℃(取决于降额曲线)
    - 储存温度范围: -40℃到70℃
    - 湿度范围: 30%到70%
    - 振动测试: 符合IEC 60068-2-6标准
    - 冲击测试: 符合IEC 60068-2-27标准
    - 热循环测试: 符合IEC 60999-1标准

    产品特点和优势


    1. 时间节约型连接: 不需要工具即可完成连接,极大地提高了工作效率。
    2. 直观操作: 颜色编码的按钮使操作更加直观。
    3. 极小设计: 适用于不同类型的导线,占用空间小。
    4. 优异的机械稳定性: 可通过螺钉固定在安装板上,增强了结构的稳定性。
    5. 兼容性: 可与MSTB 2,5系列产品配合使用,提供更多的连接选择。

    应用案例和使用建议


    应用案例
    这款连接器非常适合用于自动化控制系统、通信设备、工业电子等领域的电路板连接。在这些应用中,它能够有效地提高系统的稳定性和可靠性。
    使用建议
    1. 连接步骤: 先将导线插入连接器,然后通过推压按钮将导线固定。
    2. 维护保养: 定期检查连接部位,确保紧固扭矩符合要求。
    3. 应用环境: 在使用过程中注意工作温度和湿度,避免超过规定的极限值。

    兼容性和支持


    兼容性
    - 兼容性: 可以与COMBICON MSTB 2,5系列产品无缝对接,方便用户根据需要进行灵活组合。

    支持
    - 厂商支持: Phoenix Contact提供详尽的产品手册和在线技术支持,帮助用户快速解决问题。
    - 维护服务: 用户可通过官方网站获得配件更换和维修服务。

    常见问题与解决方案


    1. 连接不稳定
    - 解决方法:检查连接部位的紧固扭矩,确保达到0.3牛米。
    2. 接触不良
    - 解决方法:检查导线是否正确插入,并确保导线已完全接触。
    3. 无法正常解锁
    - 解决方法:轻轻按压锁定按钮,确保解锁机构工作正常。

    总结和推荐


    综上所述,这款PCB连接器凭借其高效可靠的性能和广泛的适用性,在电子设备连接领域具备显著的优势。其独特的设计和优异的性能使其成为许多应用的理想选择。因此,我们强烈推荐使用这款产品,特别是在需要高可靠性和紧凑设计的应用环境中。

1754856参数

参数
长*宽*高 27.1mm*50.64mm*10.9mm
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装

1754856厂商介绍

PHOENIX CONTACT是一家全球领先的电气连接和自动化技术供应商,总部位于德国。公司专注于为工业环境提供创新的解决方案,包括电气连接、接口技术、工业以太网、现场总线系统、无线解决方案、电源模块、自动化组件和软件等。

主营产品分类包括:
1. 电气连接:提供各种类型的端子、连接器和电缆组件。
2. 接口技术:包括工业以太网、现场总线系统和无线解决方案。
3. 自动化组件:涵盖PLC、HMI、传感器和执行器等。
4. 软件:提供工程软件、可视化工具和数据分析解决方案。

应用领域广泛,涉及能源、交通、制造、建筑自动化等多个行业。

PHOENIX CONTACT的优势在于:
1. 技术创新:持续投入研发,提供前沿技术产品。
2. 质量保证:严格的质量控制流程,确保产品的可靠性和耐用性。
3. 全球网络:在全球设有分支机构,提供本地化服务和支持。
4. 定制解决方案:根据客户需求提供定制化的解决方案,满足特定应用需求。

1754856数据手册

厂牌 PDF简要描述 下载
PHOENIX CONTACT 接线座- 接头/插头和插口 PHOENIX CONTACT 1754856 1754856数据手册

1754856封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 10.2829 ¥ 86.4793
库存: 120
起订量: 50 增量: 50
交货地:
最小起订量为:50
合计: ¥ 4323.96
